제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 승압, 강압 | 출력 구성: | 긍정적이거나 부정적입니다 |
|---|---|---|---|
| 토폴로지: | 상승, 뛰어오릅니다 | 출력 유형: | 조정 가능 |
| 출력의 수: | 1 | ||
| 강조하다: | 3.5KB PIC16F685-I/SS MCU,20MHz PIC16F685-I/SS MCU,PIC16F685 I / SS |
||

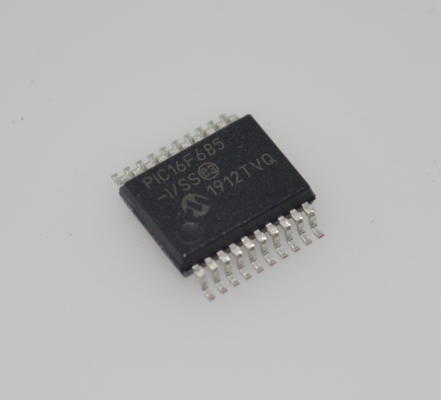

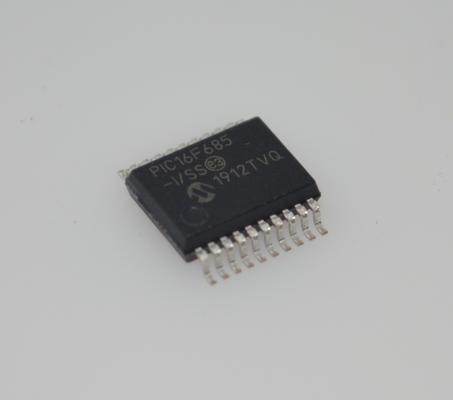

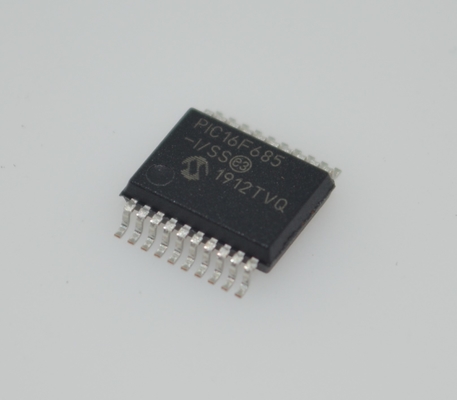

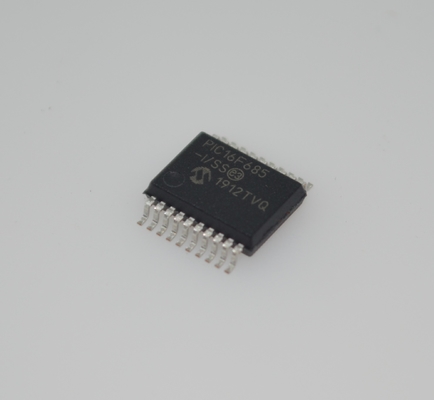

PIC16F685-I/SS 8비트 플래시 MCU 20MHz 속도 3.5KB 메모리 256B EEPROM 12x10비트 ADC 25 I/O 핀 넓은 2.0-5.5V 범위 산업용 -40anddeg;C ~ +85anddeg;C SSOP-20 패키지 임베디드 제어용
andnbsp;
고성능 RiSC CPU
배울 명령어 35개:
andnbsp;-분기를 제외한 모든 단일 사이클 명령어
작동 속도:
andnbsp;-DC-20MHz 오실레이터/클럭 입력
andnbsp;-DC-200ns 명령어 사이클
인터럽트 기능
8단계 하드웨어 스택
직접, 간접 및 상대 주소 지정 모드
andnbsp;
특수 마이크로컨트롤러 기능
정밀 내부 오실레이터:
andnbsp; 공장 보정 + 1%
andnbsp; 8MHz ~ 32kHz의 소프트웨어 선택 가능 주파수 범위
andnbsp; 소프트웨어 튜닝 가능
andnbsp; 2단계 시작 모드
andnbsp; 중요 애플리케이션용 크리스탈 오류 감지
andnbsp; 전력 절약을 위한 작동 중 클럭 모드 전환
절전 모드
넓은 작동 전압 범위(2.0V-5.5V)
산업 및 확장 온도 범위
전원 켜짐 재설정(POR)
전원 켜짐 타이머(PWRTE) 및 오실레이터 시작 타이머(OST)
소프트웨어 제어 옵션이 있는 브라운아웃 재설정(BOR)
온칩 오실레이터가 있는 향상된 저전류 워치독 타이머(WDT)(소프트웨어 선택 가능 공칭 268초, 전체 프리 스케일러 포함) 및 소프트웨어 활성화
멀티플렉싱된 마스터 클리어/입력 핀
프로그래밍 가능한 코드 보호
고내구성 플래시/EEPROM 셀:
andnbsp; 100,000회 쓰기 플래시 내구성
andnbsp; 1,000,000회 쓰기 EEPROM 내구성
andnbsp; 플래시/데이터 EEPROM 보존: >40년
향상된 USART 모듈:
andnbsp; RS-485, RS-232 및 LIN 2.0 지원
andnbsp; 자동 보드 감지
andnbsp; 시작 비트에서 자동 절전 해제
andnbsp;
저전력 기능
대기 전류:
andnbsp; 50 nA @ 2.0V, 일반
작동 전류:
andnbsp; 11 andmu;A @ 32 kHz, 2.0V, 일반
andnbsp; 220 andmu;A @ 4 MHz, 2.0V, 일반
워치독 타이머 전류:
andnbsp; -<1 andmu;A @ 2.0V, 일반
andnbsp;
주변 장치 기능
17개의 1/0 핀 및 1개의 입력 전용 핀:
andnbsp; 직접 LED 구동을 위한 고전류 소스/싱크
andnbsp; 변경 시 인터럽트 핀
andnbsp; 개별적으로 프로그래밍 가능한 약한 풀업
andnbsp; 초저전력 절전 해제(ULPWU)
다음과 같은 아날로그 비교기 모듈:
andnbsp; 두 개의 아날로그 비교기
andnbsp; 프로그래밍 가능한 온칩 전압 레퍼런스(CVREF) 모듈(% of VDD)
andnbsp; 비교기 입력 및 출력 외부 액세스 가능
andnbsp; SR 래치 모드
andnbsp; 타이머 1 게이트 동기화 래치
andnbsp; 고정 0.6V VREF
A/D 컨버터:
andnbsp; 10비트 해상도 및 12개 채널
타이머0: 8비트 프로그래밍 가능 프리 스케일러가 있는 8비트 타이머/카운터
향상된 타이머1:
andnbsp; 프리 스케일러가 있는 16비트 타이머/카운터
andnbsp; 외부 타이머1 게이트(카운트 활성화)
andnbsp; lNTOSC 모드가 선택된 경우 LP 모드에서 Timer1 오실레이터로 OSC1 및 OSC2를 사용할 수 있는 옵션
타이머2: 8비트 주기 레지스터, 프리 스케일러 및 포스트 스케일러가 있는 8비트 타이머/카운터
향상된 캡처, 비교, PWM+ 모듈:
andnbsp; 16비트 캡처, 최대 해상도 12.5 ns
andnbsp; 비교, 최대 해상도 200 ns
andnbsp; 1, 2 또는 4개의 출력 채널, 프로그래밍 가능한 "데드 타임", 최대 주파수 20 kHZ를 갖춘 10비트 PWM
andnbsp; PWM 출력 스티어링 제어
동기 직렬 포트(SSP):
andnbsp; SPl 모드(마스터 및 슬레이브)
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조업체
|
andnbsp;
|
|
|
시리즈
|
andnbsp;
|
|
|
포장
|
튜브
|
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
DigiKey 프로그래밍 가능
|
확인됨
|
andnbsp;
|
|
코어 프로세서
|
PIC
|
andnbsp;
|
|
코어 크기
|
8비트
|
andnbsp;
|
|
속도
|
20MHz
|
andnbsp;
|
|
연결성
|
-
|
andnbsp;
|
|
주변 장치
|
브라운아웃 감지/재설정, POR, PWM, WDT
|
andnbsp;
|
|
I/O 수
|
18
|
andnbsp;
|
|
프로그램 메모리 크기
|
andnbsp;
|
|
|
프로그램 메모리 유형
|
FLASH
|
andnbsp;
|
|
EEPROM 크기
|
256 x 8
|
andnbsp;
|
|
RAM 크기
|
256 x 8
|
andnbsp;
|
|
전압 - 공급(Vcc/Vdd)
|
2V ~ 5.5V
|
andnbsp;
|
|
데이터 컨버터
|
A/D 12x10b
|
andnbsp;
|
|
오실레이터 유형
|
내부
|
andnbsp;
|
|
작동 온도
|
-40anddeg;C ~ 85anddeg;C(TA)
|
andnbsp;
|
|
장착 유형
|
표면 장착
|
andnbsp;
|
|
공급업체 장치 패키지
|
20-SSOP
|
andnbsp;
|
|

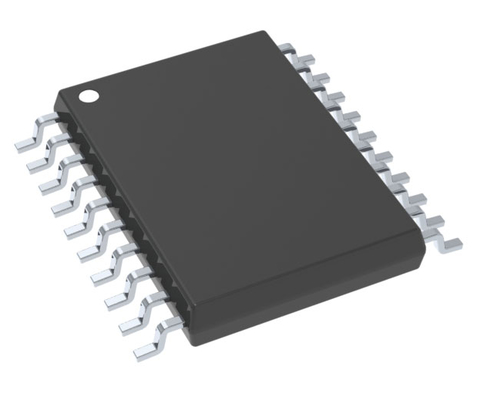

패키지 / 케이스
|
20-SSOP(0.209", 5.30mm 너비)
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
도면
