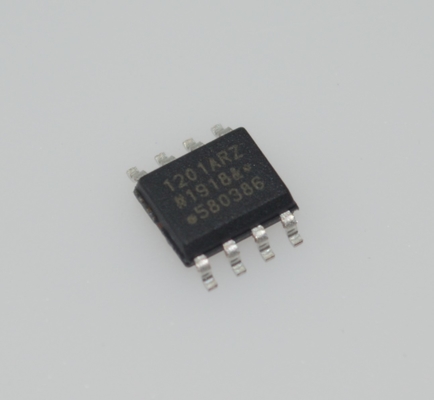

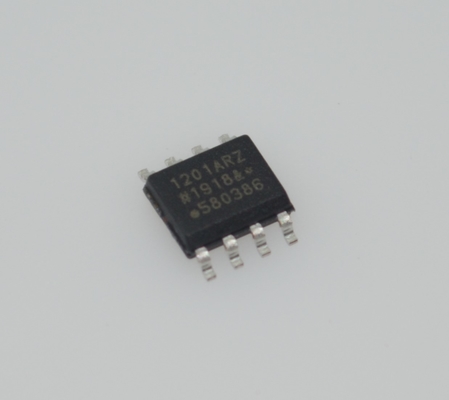

ADUM1201ARZ 2 채널 디지털 절연기, 2.5kV 절연, 고속 150Mbps, 저전력, 넓은 온도 범위(-40°C ~ +105°C), 15kV/μs CMTI, 3V-5.5V 전원 공급, RoHS 준수

ADUM1201ARZ 2 채널 디지털 절연기, 2.5kV 절연, 고속 150Mbps, 저전력, 넓은 온도 범위(-40anddeg;C ~ +105anddeg;C), 15kV/andmu;s CMTI, 3V-5.5V 공급, RoHS 준수

andnbsp;

특징

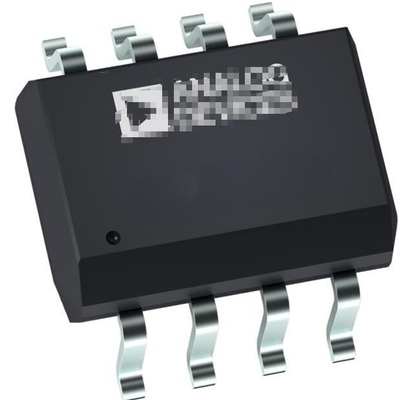

좁은 바디, RoHS 준수, SOIC 8-리드 패키지, 저전력 작동

andnbsp; 5 V 작동

andnbsp; andnbsp; 0 Mbps ~ 2 Mbps에서 채널당 최대 1.1 mA

andnbsp; andnbsp; 10 Mbps에서 채널당 최대 3.7 mA

andnbsp; andnbsp; 25 Mbps에서 채널당 최대 8.2 mA

andnbsp; 3 V 작동

andnbsp; andnbsp; 0 Mbps ~ 2 Mbps에서 채널당 최대 0.8 mA

andnbsp; andnbsp; 10 Mbps에서 채널당 최대 2.2 mA

andnbsp; andnbsp; 25 Mbps에서 채널당 최대 4.8 mA

양방향 통신

3 V/5 V 레벨 변환

고온 작동: 125anddeg;C

고속 데이터 전송: dc ~ 25 Mbps (NRZ)

정밀 타이밍 특성

andnbsp; 최대 3 ns 펄스 폭 왜곡

andnbsp; 최대 3 ns 채널 간 매칭

높은 공통 모드 과도 내성: >25 kV/andmu;s

안전 및 규제 승인

andnbsp; UL 인증

andnbsp; andnbsp; UL 1577에 따라 1분 동안 2500 V rms

andnbsp; CSA 구성 요소 승인 통지 5A

andnbsp; VDE 적합성 인증서

andnbsp; andnbsp; DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12

andnbsp; andnbsp; VIORM = 560 V 피크

자동차 응용 분야에 적합

andnbsp;

응용 분야

크기가 중요한 다중 채널 절연

SPI 인터페이스/데이터 변환기 절연

RS-232/RS-422/RS-485 트랜시버 절연

디지털 필드 버스 절연

하이브리드 전기 자동차, 배터리 모니터 및 모터 드라이브

andnbsp;

일반 설명

ADuM1200/ADuM12011은 Analog Devices, Inc.의 iCouplerandreg; 기술을 기반으로 하는 듀얼 채널 디지털 절연기입니다. 고속 CMOS 및 모놀리식 변압기 기술을 결합하여 이러한 절연 구성 요소는 옵토커플러와 같은 대안보다 뛰어난 성능 특성을 제공합니다.

LED와 포토다이오드를 사용하지 않음으로써 iCoupler 장치는 옵토 커플러와 일반적으로 관련된 설계 어려움을 제거합니다.

불확실한 전류 전달 비율, 비선형 전달 함수, 온도 및 수명 효과와 관련된 일반적인 옵토커플러 문제는 간단한 iCoupler 디지털 인터페이스와 안정적인 성능 특성으로 제거됩니다. 외부 드라이버 및 기타 개별 구성 요소의 필요성은 이러한 iCoupler 제품으로 제거됩니다. 또한 iCoupler 장치는 유사한 신호 데이터 속도에서 옵토커플러의 1/10 ~ 1/6의 전력을 소비합니다.

ADuM1200/ADuM1201 절연기는 다양한 채널 구성 및 데이터 속도(주문 가이드 참조)로 두 개의 독립적인 절연 채널을 제공합니다. 두 장치 모두 2.7 V ~ 5.5 V 범위의 양쪽 공급 전압으로 작동하여 낮은 전압 시스템과의 호환성을 제공하고 절연 장벽을 가로지르는 전압 변환 기능을 가능하게 합니다. 또한 ADuM1200/ADuM1201은 낮은 펄스 폭 왜곡(CR 등급의 경우 <3 ns)과 좁은 채널 간 매칭(CR 등급의 경우 <3 ns)을 제공합니다. 다른 옵토커플러 대안과 달리 ADuM1200/ADuM1201 절연기에는 입력 논리 전환이 없고 전원 켜기/전원 끄기 조건에서 dc 정확성을 보장하는 특허받은 새로 고침 기능이 있습니다.ADuM1200W 및 ADuM1201W는 125anddeg;C 작동에 적합한 자동차 등급 버전입니다. 자세한 내용은 자동차 제품 섹션을 참조하십시오.
