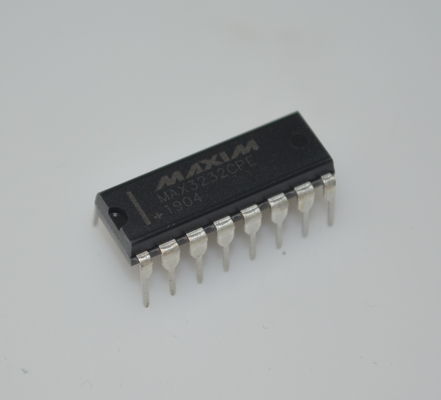

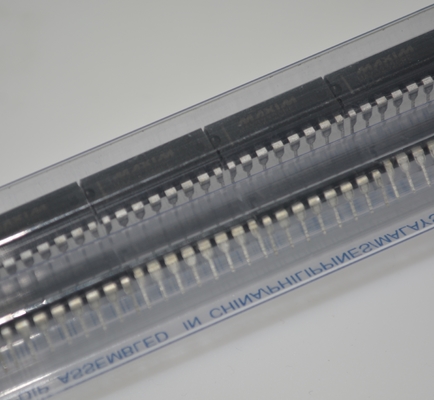

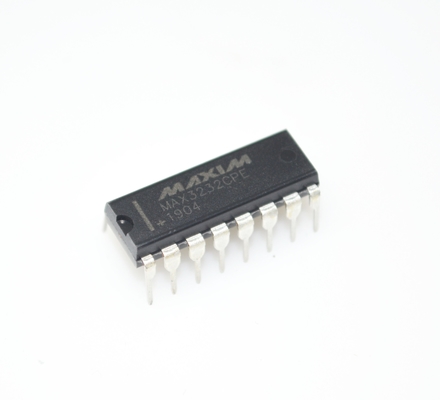

MAX3232CPE RS-232 트랜시버 ±15kV ESD 보호 3.0-5.5V 광범위 전압 1μA 저전력 250kbps 데이터 속도 2 드라이버/2 수신기 DIP-16 패키지 산업 통신용

MAX3232CPE RS-232 트랜시버 ±15kV ESD 보호 3.0-5.5V 광범위 전압 1μA 저전력 250kbps 데이터 속도 2 드라이버/2 수신기 DIP-16 패키지 산업용 통신용

장점 및 특징

● 통합 기능으로 보드 공간 절약 및 설계 단순화

  • 차지 펌프 회로로 양극 ±12V 전원 불필요

  • +3V ~ +5.5V 전원 공급 장치에서 광범위한 단일 전원 작동

  • 항상 켜져 있는 추가 출력으로 외부 장치 모니터링 가능

● 전력 절약으로 배터리 수명 연장

  • 수신기가 활성 상태일 때 1µA 셧다운 모드 전류 (MAX3222, MAX3237, MAX3241)

응용 분야

● 배터리 구동 장비

● 휴대용 장비

● 주변 장치

● 데이터 통신 장비

일반 설명

MAX3222/MAX3232/MAX3237/MAX3241 트랜시버는 듀얼 차지 펌프를 사용하여 3.0V ~ 5.5V 전원에서 진정한 RS-232 성능을 가능하게 하는 독점적인 저전압 강하 송신기 출력 단계를 갖추고 있습니다. 이 장치에는 4개의 작은 0.1µF 외부 차지 펌프 커패시터만 필요합니다. MAX3222, MAX3232 및 MAX3241은 RS-232 출력 레벨을 유지하면서 120kbps의 데이터 속도로 작동하도록 보장됩니다. MAX3237은 일반 작동 모드에서 250kbps, MegaBaud™ 작동 모드에서 1Mbps의 데이터 속도로 작동하도록 보장됩니다.

MAX3222/MAX3232는 2개의 수신기와 2개의 드라이버를 가지고 있습니다. MAX3222 및 MAX3232는 각각 업계 표준 MAX242 및 MAX232와 핀, 패키지 및 기능적으로 호환됩니다.

MAX3241은 5개의 수신기와 3개의 드라이버를 가지고 있으며, MAX3237은 3개의 수신기와 5개의 드라이버를 가지고 있습니다. 수신기 R1 (MAX3237/MAX3241) 및 R2 (MAX3241)는 표준 출력 외에 추가 출력을 가지고 있습니다. 이러한 추가 출력은 항상 활성화되어 있어 VCC가 완전히 제거되었을 수 있는 회로에서 보호 다이오드를 순방향 바이어스하지 않고도 외부 장치를 모니터링할 수 있습니다.

MAX3222, MAX3232 및 MAX3241은 -40°C ~ +85°C 또는 0°C ~ 70°C의 작동 온도를 가진 공간 절약형 TSSOP 및 SSOP 패키지로 제공됩니다.

정보

도면
