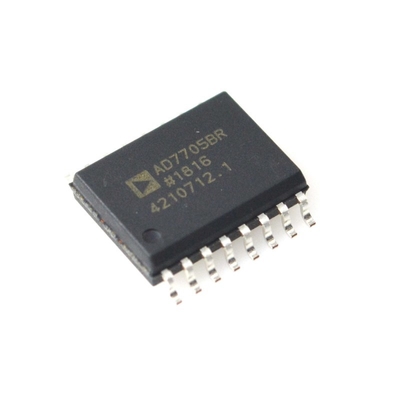

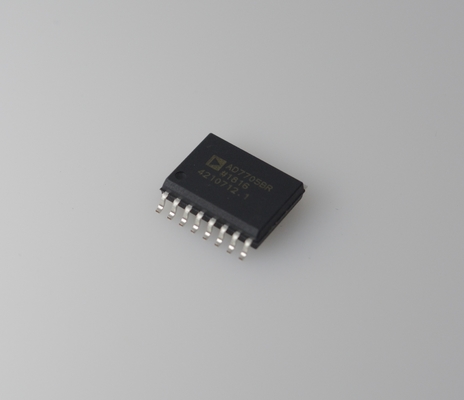

AD7705BRZ ADC 16비트 정밀 저소음 3V/5V 작동 칩 필터 SPI 인터페이스 저전력 -40°C ~ +85°C 산업용

AD7705BRZ ADC 16비트 정밀 저소음 3V/5V 작동 칩 필터 SPI 인터페이스 저전력 -40°C ~ +85°C 산업용

특징

AD7705: 2개의 완전 디ферен셜 입력 채널 ADC

AD7706: 3개의 유사차분 입력 채널 ADC

16비트 코드 없어

00.003% 비선형성

프로그램 가능한 이득 프론트 엔드: 1에서 128까지 3 와이어 직렬 인터페이스

SPI®, QSPITM, MICROWIRETM 및 DSP 호환

SCLK에 대한 슈미트 트리거 입력

아날로그 입력을 버퍼할 수 있는 기능

2.7V~3.3V 또는 4.75V~5.25V 작동

전력 소모 최대 1mW @ 3V

대기 전류 최대 8μA

16개의 PDIP, 16개의 SOIC, 16개의 TSSOP 패키지

일반 설명

AD7705/AD7706은 낮은 주파수 측정 애플리케이션을 위한 완전한 아날로그 전면이다.이 2~3 채널 장치는 변환기에서 직접 낮은 수준의 입력 신호를 받아서 일련 디지털 출력을 생성할 수 있습니다.이 장치들은 16비트까지의 누락되지 않는 코드 성능을 실현하기 위해 Σ-Δ 변환 기술을 사용합니다. 선택된 입력 신호는 독점적인아날로그 변조기를 기반으로 프로그래밍 가능한 이득 전면모듈러 출력은 칩에 있는 디지털 필터에 의해 처리됩니다. 이 디지털 필터의 첫 번째 인치는 칩에 있는 제어 레지스터를 통해 프로그래밍 될 수 있습니다.필터 절단값 및 출력 업데이트 속도를 조정할 수 있도록.

AD7705/AD7706 장치는 단일 2.7V에서 3.3V 또는 4.75V에서 5.25V 공급에서 작동합니다. AD7705에는 두 개의 완전히 차별화된 아날로그 입력 채널이 있습니다.AD7706는 세 개의 사이비 디ферен셜 입력 채널을 갖추고 있습니다..

두 장치 모두 차분 참조 입력 장치가 있습니다. 입력 신호 범위는 0mV에서 20mV까지 0V에서 2까지입니다.5V의 VDD와 2의 참조로 작동할 때 두 장치에 5V를 통합할 수 있습니다..5 V. 또한 AD7705의 AIN(−) 입력과 AD7706의 COMMON 입력에 참조되는 ±20mV에서 ±2.5V까지의 양극적 입력 신호 범위를 처리할 수 있습니다.

AD7705/AD7706 장치는 3V 공급과 1.225V 참조로 0mV에서 10mV까지 0V에서 1.225V까지의 단일극 입력 신호 범위를 처리 할 수 있습니다.장치는 ±10mV에서 ±1까지의 양극적 입력 범위를 수용 할 수 있습니다..225 V. 따라서 AD7705/AD7706 장치는 2채널 또는 3채널 시스템을 위한 모든 신호 조건화 및 변환을 수행한다.

AD7705/AD7706는 스마트, 마이크로 컨트롤러 또는 DSP 기반 시스템에서 사용하기에 이상적입니다. 장치는 3 와이어 작동을 위해 구성 할 수있는 일련 인터페이스를 갖추고 있습니다. 이득 설정, 신호 극성,그리고 업데이트 속도 선택은 입력 직렬 포트를 사용하여 소프트웨어에서 구성될 수 있습니다.부품 자체 또는 시스템에서 이득과 오차를 제거하기 위해 부분 자체와 시스템 캘리브레이션 옵션을 포함합니다.CMOS 구조는 매우 낮은 전력 소모를 보장하고, 전력 다운 모드는 대기 전력 소비를 20μW로 줄입니다.

이 부품은 16 리드, 넓은 몸 (0.3 인치), 플라스틱 이중 직선 패키지 (DIP); 16 리드, 넓은 몸 (0.3 인치), 표준 작은 윤곽 (SOIC) 패키지; 그리고 낮은 프로필, 16 리드,얇은 축소 작은 윤곽 패키지 (TSSOP).

신청서

산업 프로세스 제어
압력/온도/흐름 센서의 신호 조건화

4~20mA 전류 루프 측정
PLC 시스템용 아날로그 입력 모듈
의료 및 건강기능식품
휴대용 의료기기 (혈당계, 혈압계)

바이오 전기 신호 획득 (EEG/ECG)

스마트 기기
고 정밀 전자 저울 (0.01g 해상도)

실험실 분석 장비0
가스 탐지기
소비자 전자제품
고급 스마트 홈 센서0
피트니스 장비의 생체 측정 모니터링
자동차 전자기기
배터리 관리 시스템 (BMS) 전압 모니터링
엔진 매개 변수 획득
