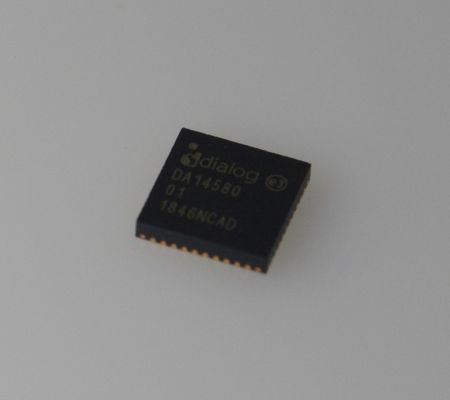

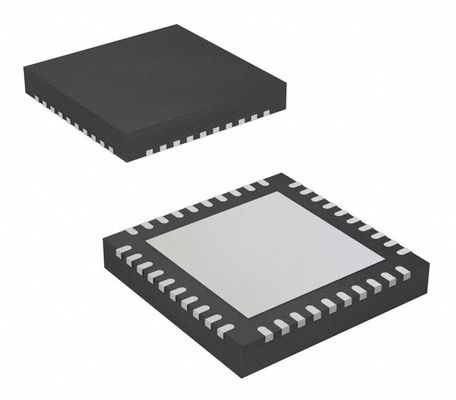

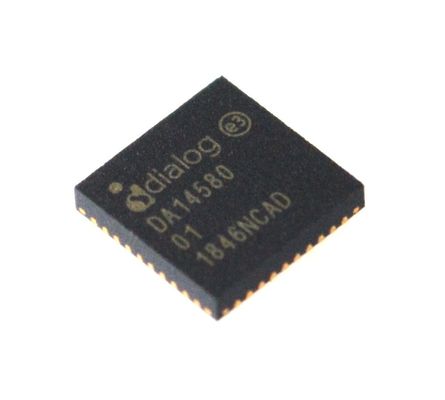

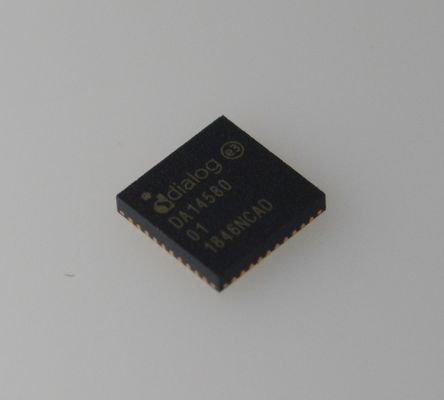

DA14580-01AT2 초저전력 2.5x2.5mm 크기 ARM Cortex-M0, 긴 배터리 수명, 보안, 다중 프로토콜 및 저렴한 IoT 설계를 갖춘 Bluetooth 5.0 SoC
andnbsp;
특징
Bluetooth V4.2, ETSI EN 300 328 및 EN 300 440 Class 2 (유럽), FCC CFR47 Part 15 (미국) 및 ARIB STD-T66 (일본) 준수
처리 능력
andnbsp; SWD 인터페이스를 갖춘 16MHz 32비트 ARM Cortex-M0
andnbsp; 전용 링크 계층 프로세서
andnbsp; AES-128비트 암호화 프로세서
메모리
andnbsp; 32kB 일회성 프로그래밍 가능(OTP) 메모리
andnbsp; 42kB 시스템 SRAMandnbsp;
andnbsp; 84kB ROM
andnbsp; 8kB 유지 SRAM
전원 관리
andnbsp; 통합 Buck/Boost DC-DC 컨버터
andnbsp; 3.3V 허용 오차를 갖춘 P0, P1, P2 및 P3 포트
andnbsp; 4개의 공급 핀만 쉽게 분리 가능
andnbsp; 코인(일반 3.0V) 및 알칼라인(일반 1.5V) 배터리 셀 지원
andnbsp; 배터리 전압 측정을 위한 10비트 ADC
디지털 제어 발진기
andnbsp; 16MHz 크리스탈(±20ppm 최대) 및 RC 발진기
andnbsp; 32kHz 크리스탈(±50ppm, ±500ppm 최대) 및 RCX 발진기
범용, 캡처 및 절전 타이머
디지털 인터페이스
andnbsp; 범용 I/O: 14(WLCSP34 패키지), 24(QFN40 패키지), 32(QFN48 패키지)
andnbsp; 최대 1MBd의 하드웨어 흐름 제어를 갖춘 2개의 UART
andnbsp; SPI+andtrade; 인터페이스
andnbsp; 100kHz, 400kHz에서 I2C 버스
andnbsp; 3축 지원 쿼드러처 디코더
아날로그 인터페이스
andnbsp; 4채널 10비트 ADC
무선 송수신기
andnbsp; 완전 통합 2.4GHz CMOS 송수신기
andnbsp; 단일 와이어 안테나: RF 매칭 또는 RX/TX 스위칭 불필요
andnbsp; VBAT3V에서 공급 전류: TX: 3.4mA, RX: 3.7mA (이상적인 DC-DC 사용 시)
andnbsp; 0dBm 전송 출력 전력
andnbsp; andldquo;근거리 모드andrdquo;에서 -20dBm 출력 전력
andnbsp; -93dBm 수신기 감도
패키지:
andnbsp; WLCSP 34핀, 2.436mm x 2.436mm
andnbsp; QFN 40핀, 5mm x 5mm
andnbsp; QFN 48핀, 6mm x 6mm
andnbsp; KGD(웨이퍼, 다이)
andnbsp;
일반 설명
DA14580 집적 회로는 Blue toothandreg; 저전력용으로 완전 통합된 무선 송수신기 및 베이스밴드 프로세서를 갖추고 있습니다. 독립형 애플리케이션 프로세서 또는 호스팅 시스템의 데이터 펌프로 사용할 수 있습니다.
DA14580은 Bluetooth 프로필 및 사용자 지정 애플리케이션 코드를 저장하기 위한 유연한 메모리 아키텍처를 지원하며, 이는 OTA(Over-the-Air)를 통해 업데이트할 수 있습니다. 자격을 갖춘 Bluetooth 저전력 프로토콜 스택은 전용 ROM에 저장됩니다. 모든 소프트웨어는 간단한 스케줄러를 통해 ARMandreg; Cortexandreg;-M0 프로세서에서 실행됩니다.
Bluetooth 저전력 펌웨어에는 L2CAP 서비스 계층 프로토콜, 보안 관리자(SM), 속성 프로토콜(ATT), 일반 속성 프로필(GATT) 및 일반 액세스 프로필(GAP)이 포함됩니다. Bluetooth SIG에서 게시한 모든 프로필과 사용자 지정 프로필이 지원됩니다.
송수신기는 안테나에 직접 인터페이스하며 Bluetooth 4.2 표준을 완벽하게 준수합니다. DA14580은 Bluetooth 저전력의 링크 계층 구현을 위한 전용 하드웨어와 향상된 연결 기능을 위한 인터페이스 컨트롤러를 갖추고 있습니다.
andnbsp;
시스템 다이어그램
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조사
|
andnbsp;
|
|
|
시리즈
|
-
|
andnbsp;
|
|
포장
|
테이프 및 릴(TR)
컷 테이프(CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
부품 상태
|
새로운 설계용 아님
|
andnbsp;
|
|
DigiKey 프로그래밍 가능
|
확인되지 않음
|
andnbsp;
|
|
유형
|
TxRx + MCU
|
andnbsp;
|
|
RF 제품군/표준
|
Bluetooth
|
andnbsp;
|
|
프로토콜
|
andnbsp;
|
|
|
변조
|
-
|
andnbsp;
|
|
주파수
|
andnbsp;
|
|
|
데이터 속도(최대)
|
-
|
andnbsp;
|
|
전력 - 출력
|
-1dBm
|
andnbsp;
|
|
감도
|
-93dBm
|
andnbsp;
|
|
메모리 크기
|
32kB OTP, 84kB ROM, 50kB SRAM
|
andnbsp;
|
|
직렬 인터페이스
|
I2C, SPI, UART
|
andnbsp;
|
|
GPIO
|
24
|
andnbsp;
|
|
전압 - 공급
|
2.35V ~ 3.3V
|
andnbsp;
|
|
전류 - 수신
|
3.7mA
|
andnbsp;
|
|
전류 - 전송
|
3.4mA
|
andnbsp;
|
|
작동 온도
|
-40anddeg;C ~ 85anddeg;C
|
andnbsp;
|
|
장착 유형
|
표면 장착
|
andnbsp;
|
|
패키지 / 케이스
|
40-VFQFN 노출 패드
|
andnbsp;
|
|
공급업체 장치 패키지
|
40-QFN(5x5)
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
도면
