제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 승압, 강압 | 출력 구성: | 긍정적이거나 부정적입니다 |
|---|---|---|---|
| 토폴로지: | 상승, 뛰어오릅니다 | 출력 유형: | 조정 가능 |
| 출력의 수: | 1 | ||
| 강조하다: | 산업용 16비트 듀얼 DAC,DAC8562SDSCR 16비트 듀얼 DAC,자동차 16비트 듀얼 DAC |
||
DAC8562SDSCR 16비트 듀얼 DAC 낮은 글리치 넓은 전압(2.7V-5.5V), SPI 정밀(및 플러스4LSB) 소형 VSSOP 산업용 및 앰프에 적합; 자동차
andnbsp;
특징
황소; 상대 정확도:
andnbsp; andndash; DAC756x(12비트): 0.3LSB INL
andnbsp; andndash; DAC816x(14비트): 1 LSB INL
andnbsp; andndash; DAC856x(16비트): 4 LSB INL
황소; 글리치 임펄스: 0.1nV-s
황소; 양방향 기준: 입력 또는 2.5V 출력
andnbsp; andndash; 기본적으로 출력이 비활성화되어 있습니다.
andnbsp; andndash; 5mV 초기 정확도(최대)
andnbsp; andndash; 4-ppmanddeg;C 온도 드리프트(일반)
andnbsp; andndash; 10-ppm/anddeg;C 온도 드리프트(최대)
andnbsp; andndash; 20mA 싱크 및 소스 기능
황소; 제로 스케일 또는 중간 규모로 전원 켜기 재설정
황소; 저전력: 4mW(일반, 5V AVDD, 내부 기준 전류 포함)
황소; 넓은전원 공급 범위: 2.7V ~ 5.5V
황소; 슈미트 트리거 입력을 갖춘 50MHz SPI
황소; LDAC 및 CLR 함수
황소; 레일-투-레일 작동을 지원하는 출력 버퍼
황소; 패키지: WSON-10(3mm 및 3mm), VSSOP-10
황소; 온도 범위:andndash;40anddeg;C ~ 125anddeg;C
andnbsp;
응용
황소; 휴대용 계측기
황소; PLC아날로그 출력 모듈
황소; 폐쇄 루프 서보 제어
황소; 전압 제어 발진기 튜닝
황소; 데이터 수집 시스템
황소; 프로그래밍 가능한 이득 및 오프셋 조정
andnbsp;
설명
DAC756x, DAC816x 및 DAC856x 장치는 각각 저전력, 전압 출력, 이중 채널, 16비트, 14비트 및 12비트 디지털-아날로그 변환기(DAC)입니다. 이 장치에는 2.5V, 4ppm/anddeg;C 내부 레퍼런스가 포함되어 있어 2.5V 또는 5V의 전체 출력 전압 범위를 제공합니다. 내부 레퍼런스의 초기 정확도는 ±5mV이며 VREFIN/VREFOUT 핀에서 최대 20mA를 소싱하거나 싱크할 수 있습니다.
이 장치는 단조롭기 때문에 탁월한 선형성을 제공하고 원치 않는 코드 간 과도 전압(글리치)을 최소화합니다. 이 제품은 최대 50MHz의 클록 속도에서 작동하는 다목적 3선 직렬 인터페이스를 사용합니다. 인터페이스는 표준 SPIandtrade;, QSPIandtrade;, Microwire 및 디지털 신호 프로세서(DSP) 인터페이스와 호환됩니다. DACxx62 장치에는 DAC 출력의 전원 공급을 보장하고 유효한 코드가 장치에 기록될 때까지 0 스케일을 유지하는 파워 온 리셋 회로가 통합되어 있는 반면, DACxx63 장치는 유사하게 중간 규모에서 전원이 공급됩니다. 이 장치에는 전류 소비를 5V에서 일반적으로 550nA로 줄이는 절전 기능이 포함되어 있습니다. 낮은 전력 소비, 내부 기준 장치 및 작은 설치 공간 덕분에 이 장치는 휴대용 배터리 작동 장비에 이상적입니다.
DACxx62 장치는 DACxx63 장치와 마찬가지로 드롭인 방식으로 서로 호환되며 기능이 호환됩니다. 전체 제품군은 MSOP-10 및 SON-10 패키지로 제공됩니다.
andnbsp;
정보
|
범주
|
andnbsp;
|
|
|
제조업체
|
텍사스 인스트루먼트
|
andnbsp;
|
|
시리즈
|
-
|
andnbsp;
|
|
포장
|
테이프 및 앰프; 릴(TR)
컷테이프(CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
부품현황
|
활동적인
|
andnbsp;
|
|
DigiKey 프로그래밍 가능
|
확인되지 않음
|
andnbsp;
|
|
비트 수
|
16
|
andnbsp;
|
|
D/A 변환기 수
|
2
|
andnbsp;
|
|
정착 시간
|
10andmicro;s(일반)
|
andnbsp;
|
|
출력 유형
|
전압 - 버퍼링됨
|
andnbsp;
|
|
차동 출력
|
아니요
|
andnbsp;
|
|
데이터 인터페이스
|
SPI, DSP
|
andnbsp;
|
|
참조 유형
|
외부, 내부
|
andnbsp;
|
|
전압 - 공급, 아날로그
|
2.7V ~ 5.5V
|
andnbsp;
|
|
전압 - 공급, 디지털
|
2.7V ~ 5.5V
|
andnbsp;
|
|
INL/DNL(LSB)
|
andplusmn;4, andplusmn;0.2
|
andnbsp;
|
|
건축학
|
스트링 DAC
|
andnbsp;
|
|
작동 온도
|
-40anddeg;C ~ 125anddeg;C
|
andnbsp;
|
|
패키지/케이스
|
10-WFDFN 노출형 패드
|
andnbsp;
|
|
공급자 장치 패키지
|
10-WSON(3x3)
|
andnbsp;
|
|
장착 유형
|
표면 실장
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;

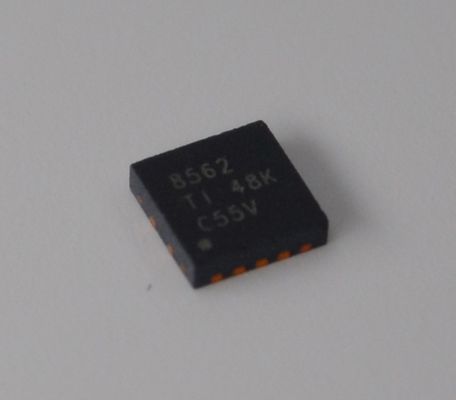

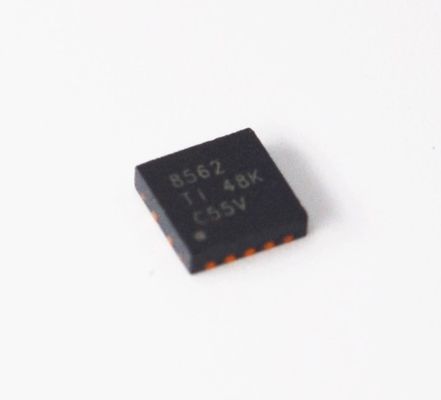

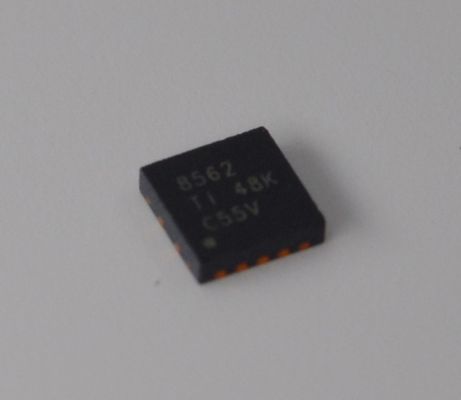

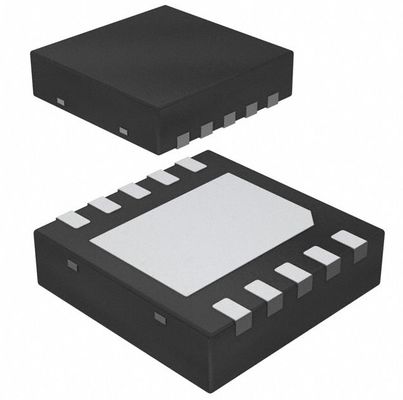

그림
