제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 승압, 강압 | 출력 구성: | 긍정적이거나 부정적입니다 |
|---|---|---|---|
| 토폴로지: | 상승, 뛰어오릅니다 | 출력 유형: | 조정 가능 |
| 출력의 수: | 1 | ||
| 강조하다: | IRFB260NPBF 빠른 전환 MOSFET,200V 46A MOSFET,모터 드라이브 MOSFET |
||

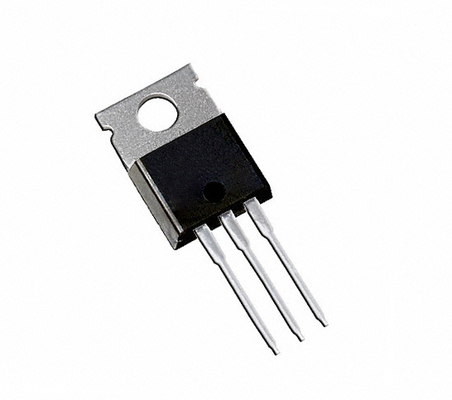

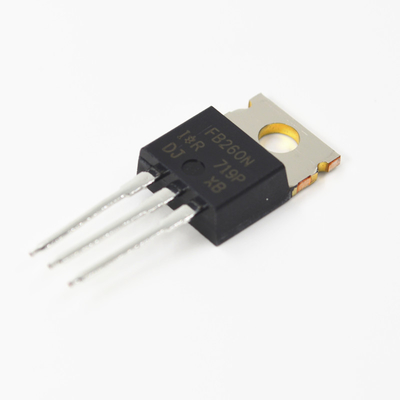

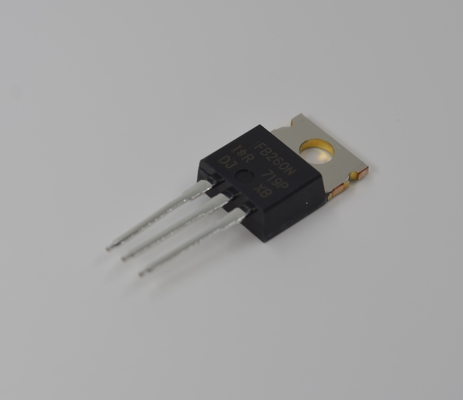

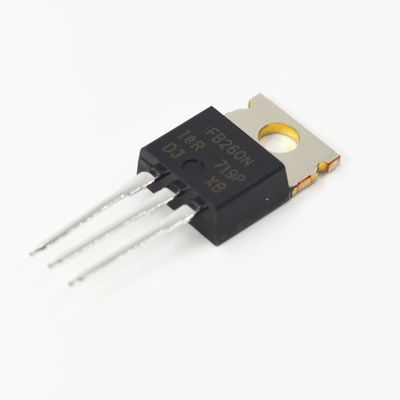

IRFB260NPBF 200V 46A MOSFET 36mΩ RDS(on) 고속 스위칭 TO-220 애벌런치 정격 전력 변환기 및 모터 드라이브에 이상적
특징
1. 핵심 전기적 특성
전압/전류 정격
200V 드레인-소스 항복 전압(VDsS) - 모터 드라이브 및 전력 변환과 같은 중/고전압 애플리케이션 지원.
46A 연속 드레인 전류(lD @25°C) - 고전력 시나리오를 위한 높은 전류 처리 능력.
180A 펄스 드레인 전류(lDM) - 순간적인 고전류 서지를 견딤.
전도 특성
초저 온 저항 - 단 36m2(VGS=10V), 전도 손실 최소화.
낮은 게이트 전하(Qg=110nC) - 스위칭 효율을 개선하고 드라이브 전력 소비를 줄임.
스위칭 성능
고속 스위칭 속도 -
턴온 지연 시간(td(on))= 13ns
턴오프 지연 시간(td(off))= 60ns
낮은 역 회복 전하(Qrr=1.3uC) - 바디 다이오드 성능 최적화.
2. 신뢰성 설계
100% 애벌런치 테스트 - 극한 전압 과도 현상에서 신뢰성 보장.
넓은 작동 온도 범위 - -55°C ~ +175°C, 가혹한 환경에 적합.
향상된 바디 다이오드 - 고속 역 회복, 스위칭 손실 감소.
3. 패키지 및 열 관리
TO-220 패키지
쉬운 설치 및 방열을 위한 표준 3핀 설계.
낮은 열 저항(R0jC=0.5°C/), 고전력 밀도 애플리케이션 지원.
4. 보호 및 호환성
게이트-소스 전압 범위(VGs) - +20V, 게이트 과전압 손상 방지.
로직 레벨 호환(VGS(th)=2-4V) - MCU 또는 드라이버 IC에 의해 직접 구동 가능.
응용 분야
고주파 DC-DC 컨버터
무연
정보
|
카테고리
|
|
|
|
제조사
|
|
|
|
시리즈
|
|
|
|
포장
|
튜브
|
|
|
부품 상태
|
활성
|
|
|
FET 유형
|
|
|
|
기술
|
|
|
|
드레인-소스 전압(Vdss)
|
200V
|
|
|
전류 - 연속 드레인(Id) @ 25°C
|
|
|
|
구동 전압(최대 Rds On, 최소 Rds On)
|
10V
|
|
|
Rds On(최대) @ Id, Vgs
|
40mOhm @ 34A, 10V
|
|
|
Vgs(th)(최대) @ Id
|
4V @ 250µA
|
|
|
게이트 전하(Qg)(최대) @ Vgs
|
220 nC @ 10 V
|
|
|
Vgs(최대)
|
±20V
|
|
|
입력 커패시턴스(Ciss)(최대) @ Vds
|
4220 pF @ 25 V
|
|
|
FET 특징
|
-
|
|
|
전력 소비(최대)
|
380W(Tc)
|
|
|
작동 온도
|
-55°C ~ 175°C(TJ)
|
|
|
등급
|
-
|
|
|
자격
|
-
|
|
|
장착 유형
|
스루 홀
|
|
|
공급업체 장치 패키지
|
TO-220AB
|
|
|
패키지 / 케이스
|
|
|
|
기본 제품 번호
|
도면
