제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 승압, 강압 | 출력 구성: | 긍정적이거나 부정적입니다 |
|---|---|---|---|
| 토폴로지: | 상승, 뛰어오릅니다 | 출력 유형: | 조정 가능 |
| 출력의 수: | 1 | ||
| 강조하다: | 4.5V-40V 입력 LM2596SX-ADJ,92% 에프 LM2596SX-ADJ,LM2596SX-ADJ 버크 변환기 |
||

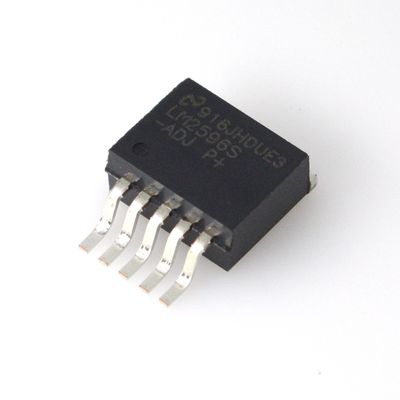

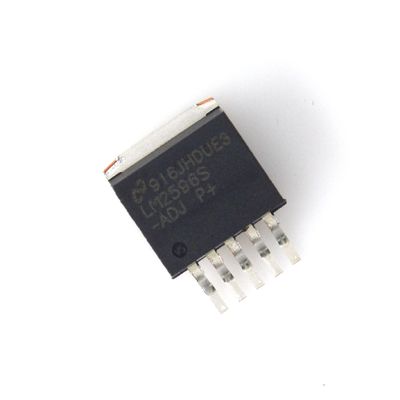

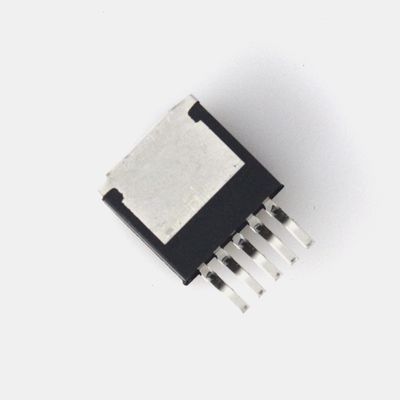

LM2596SX-ADJ 3A 벅 컨버터 1.2V-37V 조절 가능 92% 효율 4.5V-40V 입력 열 보호 TO-263 패키지
andnbsp;
특징
andbull; 사용 가능한 신제품: andndash; LMR51430 4.5~36V, 3A, 500kHz 및 1.1MHz 동기식 컨버터
andbull; 더 빠른 시장 출시를 위해: andndash; TLVM13630 3~36V, 3A, 200kHz~2.2MHz 전원 모듈
andbull; 3.3V, 5V, 12V 및 조절 가능한 출력 버전andnbsp;
andbull; 조절 가능한 버전 출력 전압 범위: 1.2V~37V andplusmn;4% 최대 라인 및 부하 조건
andbull; TO-220 및 TO-263 패키지로 제공
andbull; 3A 출력 부하 전류
andbull; 최대 40V의 입력 전압 범위
andbull; 단 4개의 외부 부품만 필요
andbull; 우수한 라인 및 부하 규정 사양
andbull; 150kHz 고정 주파수 내부 발진기
andbull; TTL 셧다운 기능
andbull; 저전력 대기 모드, IQ, 일반적으로 80 andmu;A
andbull; 고효율
andbull; 쉽게 구할 수 있는 표준 인덕터 사용
andbull; 열 셧다운 및 전류 제한 보호
andbull; WEBENCHandreg; Power Designer를 사용하여 LM2596으로 맞춤형 설계를 만드십시오
andnbsp;
응용 분야
andbull; 가전 제품
andbull; 전력망 인프라
andbull; EPOS
andbull; 홈 시어터
andnbsp;
설명
LM2596 시리즈 레귤레이터는 스텝다운(벅) 스위칭 레귤레이터에 필요한 모든 활성 기능을 제공하는 모놀리식 집적 회로로, 3A 부하를 우수한 라인 및 부하 규정으로 구동할 수 있습니다. 이 장치는 3.3V, 5V, 12V의 고정 출력 전압과 조절 가능한 출력 버전으로 제공됩니다.
최소 수의 외부 부품이 필요한 이 레귤레이터는 사용하기 쉽고 내부 주파수 보상 및 고정 주파수 발진기를 포함합니다.
LM2596 시리즈는 150kHz의 스위칭 주파수에서 작동하므로 저주파 스위칭 레귤레이터에 필요한 것보다 작은 크기의 필터 부품을 사용할 수 있습니다. 표준 5핀 TO-220 패키지(여러 가지 리드 굽힘 옵션 포함) 및 5핀 TO-263 표면 실장 패키지로 제공됩니다.
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조사
|
andnbsp;
|
|
|
시리즈
|
andnbsp;
|
|
|
포장
|
테이프 and 릴(TR)
|
andnbsp;
|
|
부품 상태
|
단종
|
andnbsp;
|
|
기능
|
스텝다운
|
andnbsp;
|
|
출력 구성
|
양극
|
andnbsp;
|
|
토폴로지
|
andnbsp;
|
|
|
출력 유형
|
andnbsp;
|
|
|
출력 수
|
1
|
andnbsp;
|
|
전압 - 입력(최소)
|
4.5V
|
andnbsp;
|
|
전압 - 입력(최대)
|
40V
|
andnbsp;
|
|
전압 - 출력(최소/고정)
|
andnbsp;
|
|
|
전압 - 출력(최대)
|
37V
|
andnbsp;
|
|
전류 - 출력
|
andnbsp;
|
|
|
주파수 - 스위칭
|
150kHz
|
andnbsp;
|
|
동기 정류기
|
아니요
|
andnbsp;
|
|
작동 온도
|
-40anddeg;C ~ 125anddeg;C (TJ)
|
andnbsp;
|
|
장착 유형
|
표면 실장
|
andnbsp;
|
|
패키지 / 케이스
|
andnbsp;
|
|
|
공급업체 장치 패키지
|
TO-263(DDPAK-5)
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
andnbsp;
andnbsp;
도면
