제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 승압, 강압 | 출력 구성: | 긍정적이거나 부정적입니다 |
|---|---|---|---|
| 토폴로지: | 상승, 뛰어오릅니다 | 출력 유형: | 조정 가능 |
| 출력의 수: | 1 | ||
| 강조하다: | 18V MC14013BDR2G,MC14013BDR2G 듀얼 D 플립 플롭,산업용 등급 MC14013BDR2G |
||

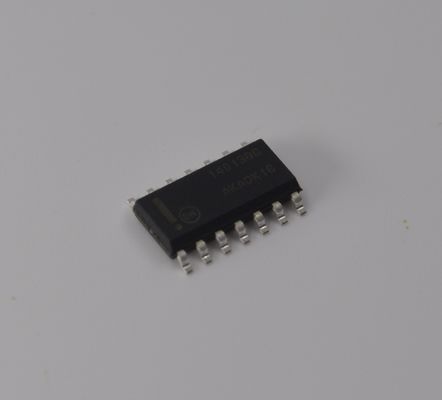

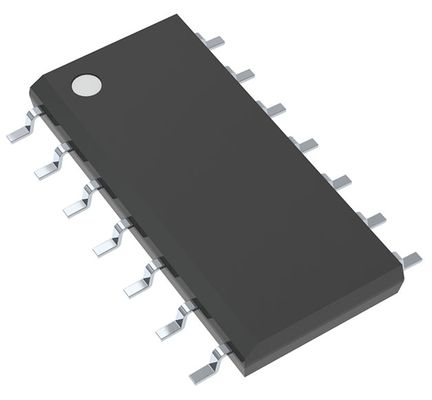

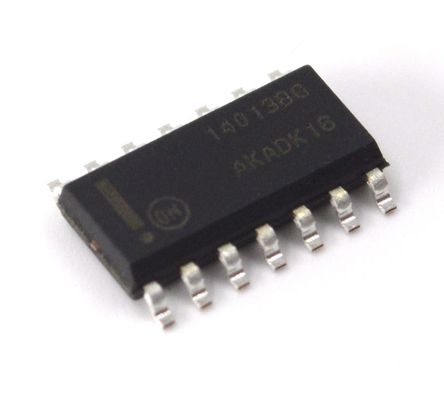

MC14013BDR2G 듀얼 D 플립플롭 3V-18V 작동 세트/리셋 높음 노이즈 내성 저전력 SOIC-14 산업 등급
andnbsp;
MC14013B 듀얼 D 플립플롭은 단일 모놀리식 구조에서 MOS P 채널 및 N 채널 강화 모드 장치로 구성됩니다. 각 플립플롭에는 독립적인 데이터(D), 직접 세트(S), 직접 리셋(R) 및 클럭(C) 입력과 상보적인 출력(Q 및 Q )이 있습니다. 이러한 장치는 시프트 레지스터 요소 또는 카운터 및 토글 응용 프로그램용 T 플립플롭으로 사용할 수 있습니다.
andnbsp;
특징
정적 작동
모든 입력에 대한 다이오드 보호
공급 전압 범위 = 3.0 Vdc ~ 18 Vdc
로직 에지 클럭 플립플롭 설계
클럭 레벨이 높거나 낮아도 로직 상태가 무기한 유지됩니다. 정보는 클럭 펄스의 상승 에지에서만 출력으로 전송됩니다.
정격 온도 범위에서 두 개의 저전력 TTL 부하 또는 하나의 저전력 Schottky TTL 부하를 구동할 수 있습니다.
CD4013B의 핀 대 핀 교체
고유한 사이트 및 제어 변경 요구 사항이 필요한 자동차 및 기타 응용 분야를 위한 NLV 접두사; AEC-Q100 인증 및 PPAP 가능
이러한 장치는 Pb-Free, Halogen Free이며 RoHS를 준수합니다.
andnbsp;
응용 분야
1. 디지털 로직 회로
andnbsp; 순차 제어: 신호 지연 또는 펄스 형성을 위해 클럭 동기화 시스템 및 상태 머신 설계에 사용됩니다.
andnbsp; 데이터 래칭: 버스 경합을 방지하기 위해 마이크로컨트롤러 인터페이스에서 데이터를 임시로 저장합니다(예: 버튼 디바운싱, 센서 신호 유지).
2. 산업 제어 시스템
andnbsp; 모터/릴레이 제어: PLC 기반 순차 제어 시스템에서 시작/정지 상태를 유지합니다.
andnbsp; 안전 로직: 센서와 함께 작동하여 인터록 회로를 구축합니다(예: 비상 정지 신호 유지 및 재설정).
3. 통신 및 신호 처리
andnbsp; 주파수 분할: 고주파 클럭 신호를 분할합니다(예: 1MHz를 500kHz로 변환).
andnbsp; 직렬-병렬 변환: 저속 직렬 데이터를 병렬 데이터로 변환하는 데 도움이 됩니다.
4. 소비자 전자 제품
andnbsp; 사용자 인터페이스 제어: 버튼 상태를 기억합니다(예: 전원 켜기/끄기 토글 스위치).
andnbsp; 디스플레이 구동: LED 또는 LCD의 스캔 시퀀스를 제어합니다.
5. 자동차 전자 제품
andnbsp; 상태 메모리 장치: 수동으로 재설정될 때까지 일시적인 신호(예: 도어 스위치, 오류 코드)를 저장합니다.
6. 테스트 및 측정 장비
andnbsp; 신호 동기화: 오실로스코프 또는 로직 분석기에서 특정 파형 캡처를 트리거합니다.
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조업체
|
onsemi
|
andnbsp;
|
|
시리즈
|
andnbsp;
|
|
|
포장
|
테이프 및amp; 릴(TR)
컷 테이프(CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
기능
|
세트(프리셋) 및 리셋
|
andnbsp;
|
|
유형
|
D형
|
andnbsp;
|
|
출력 유형
|
상보적
|
andnbsp;
|
|
요소 수
|
2
|
andnbsp;
|
|
요소당 비트 수
|
1
|
andnbsp;
|
|
클럭 주파수
|
14MHz
|
andnbsp;
|
|
최대 전파 지연 @ V, 최대 CL
|
100ns @ 15V, 50pF
|
andnbsp;
|
|
트리거 유형
|
양의 에지
|
andnbsp;
|
|
전류 - 출력 높음, 낮음
|
8.8mA, 8.8mA
|
andnbsp;
|
|
전압 - 공급
|
3V ~ 18V
|
andnbsp;
|
|
전류 - 정지(Iq)
|
4 및micro;A
|
andnbsp;
|
|
입력 커패시턴스
|
5pF
|
andnbsp;
|
|
작동 온도
|
-55anddeg;C ~ 125anddeg;C (TA)
|
andnbsp;
|
|
장착 유형
|
표면 장착
|
andnbsp;
|
|
공급업체 장치 패키지
|
14-SOIC
|
andnbsp;
|
|
패키지 / 케이스
|
14-SOIC(0.154andquot;, 3.90mm 너비)
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
도면
