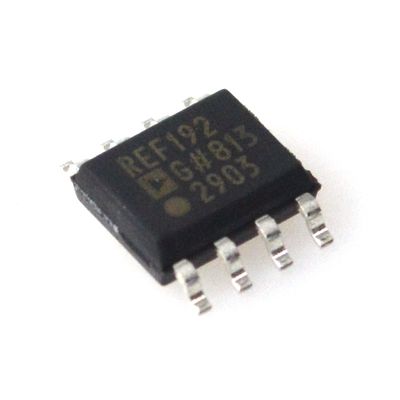

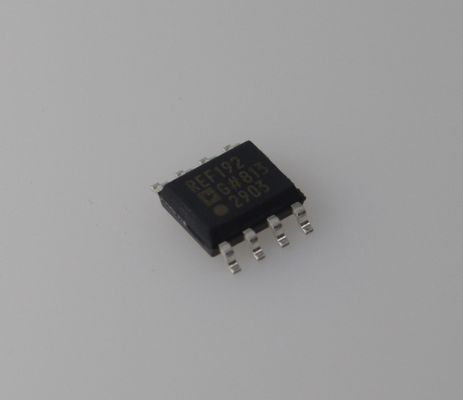

REF192GSZ 초저잡음 2.5V 전압 레퍼런스, ±0.1% 초기 정확도, 3ppm/°C 드리프트, 60µA 대기 전류, 10mA 출력, -40°C ~ +125°C 범위 and SOT-23 패키지

REF192GSZ 초저잡음 2.5V 전압 레퍼런스, andplusmn;0.1% 초기 정확도, 3ppm/anddeg;C 드리프트, 60andmicro;A 대기 전류, 10mA 출력, -40anddeg;C ~ +125anddeg;C 범위 and SOT-23 패키지

andnbsp;

특징

온도 계수: 최대 5 ppm/anddeg;C

높은 출력 전류: 30 mA

낮은 공급 전류: 최대 45 andmu;A

초기 정확도: 최대 andplusmn;2 mV1

절전 모드: 최대 15 andmu;A

낮은 드롭아웃 전압

부하 조정: 4 ppm/mA

라인 조정: 4 ppm/V

단락 보호

andnbsp;

응용 분야

휴대용 기기

ADC 및 DAC

스마트 센서

태양광 발전 응용 분야

루프 전류 구동 기기

andnbsp;

일반 설명

REF19x 시리즈 정밀 밴드갭 전압 레퍼런스는 특허받은 온도 드리프트 곡률 보정 회로와 고도로 안정적인 박막 저항의 레이저 트리밍을 사용하여 매우 낮은 온도 계수와 높은 초기 정확도를 달성합니다.

REF19x 시리즈는 마이크로 전력, 낮은 드롭아웃 전압(LDV) 장치로 구성되어 있으며, 출력 전압보다 100 mV 낮은 공급 전압에서 안정적인 출력 전압을 제공하고 45 andmu;A 미만의 공급 전류를 소비합니다. SLEEP 핀에 낮은 TTL 또는 CMOS 레벨을 적용하여 활성화되는 절전 모드에서는 출력이 꺼지고 공급 전류가 15 andmu;A 미만으로 더욱 감소합니다.

REF19x 시리즈 레퍼런스는 자동차와 같은 응용 분야의 경우 -40anddeg;C ~ +85anddeg;C의 확장된 산업 온도 범위에서 지정되며, -40anddeg;C ~ +125anddeg;C에서 일반적인 성능 사양을 갖습니다.

모든 전기 등급은 8핀 SOIC 패키지로 제공됩니다. PDIP 및 TSSOP 패키지는 가장 낮은 전기 등급에서만 사용할 수 있습니다.

andnbsp;

테스트 핀

테스트 핀 1 및 테스트 핀 5는 패키지 내 제너 잽을 위해 예약되어 있습니다. 출력에서 최고 수준의 정확도를 달성하기 위해 제너 잽 기술을 사용하여 출력 전압을 트리밍합니다. 각 장치마다 다른 양의 조정이 필요할 수 있으므로 테스트 핀의 저항 값은 핀마다, 부품마다 크게 다릅니다. 사용자는 핀 1과 핀 5를 연결하지 않은 상태로 두어야 합니다.

andnbsp;
