제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 승압, 강압 | 출력 구성: | 긍정적이거나 부정적입니다 |
|---|---|---|---|
| 토폴로지: | 상승, 뛰어오릅니다 | 출력 유형: | 조정 가능 |
| 출력의 수: | 1 | ||
| 강조하다: | 16MHz STM8S103K3T6C 8비트 MCU,20핀 STM8S103K3T6C 8비트 MCU,10비트 ADC STM8S103K3T6C 8비트 MCU |
||

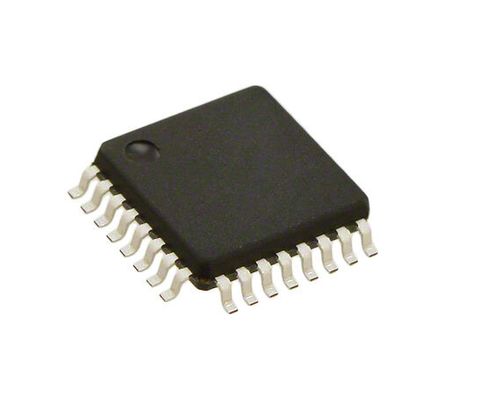

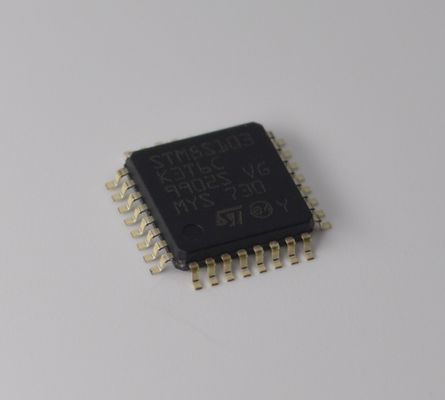

STM8S103K3T6C 8KB 플래시, 1KB RAM, 16MHz 속도, 10비트 ADC, 4개의 타이머, UART/SPI/I2C, 2.95V-5.5V 범위 및 20핀 TSSOP 패키지 8비트 MCU
andnbsp;
특징
코어
andbull; 하버드 아키텍처와 3단계 파이프라인을 갖춘 16MHz 고급 STM8 코어
andbull; 확장된 명령어 세트
메모리
andbull; 프로그램 메모리: 8 Kbyte 플래시; 10 kcycle 후 55 anddeg;C에서 20년 데이터 보존
andbull; 데이터 메모리: 640 바이트 실제 데이터 EEPROM; 내구성 300 kcycle
andbull; RAM: 1 Kbyte
클럭, 리셋 및 전원 관리
andbull; 2.95 ~ 5.5 V 작동 전압
andbull; 유연한 클럭 제어, 4개의 마스터 클럭 소스
andnbsp; andndash; 저전력 크리스탈 공진기 오실레이터
andnbsp; andndash; 외부 클럭 입력
andnbsp; andndash; 내부, 사용자 조정 가능한 16 MHz RC
andnbsp; andndash; 내부 저전력 128 kHz RC
andbull; 클럭 모니터가 있는 클럭 보안 시스템
andbull; 전원 관리:
andnbsp; andndash; 저전력 모드(대기, 활성 정지, 정지)
andnbsp; andndash; 개별적으로 주변 클럭 끄기
andbull; 영구적으로 활성, 저소비 전력 켜기 및 전원 끄기 리셋
인터럽트 관리
andbull; 32개의 인터럽트가 있는 중첩된 인터럽트 컨트롤러
andbull; 6개의 벡터에서 최대 27개의 외부 인터럽트
타이머
andbull; 고급 제어 타이머: 16비트, 4개의 CAPCOM 채널, 3개의 보완 출력, 데드 타임 삽입 및 유연한 동기화
andbull; 3개의 CAPCOM 채널(IC, OC 또는 PWM)이 있는 16비트 범용 타이머
andbull; 8비트 프리 스케일러가 있는 8비트 기본 타이머
andbull; 자동 웨이크업 타이머
andbull; 윈도우 워치독 및 독립 워치독 타이머
통신 인터페이스
andbull; 동기식 작동, SmartCard, IrDA, LIN 마스터 모드를 위한 클럭 출력이 있는 UART
andbull; 최대 8Mbit/s의 SPI 인터페이스
andbull; 최대 400 kbit/s의 I2C 인터페이스
아날로그-디지털 변환기(ADC)
andbull; 최대 5개의 멀티플렉스 채널, 스캔 모드 및 아날로그 워치독이 있는 10비트, andplusmn;1 LSB ADC
I/O
andbull; 21개의 하이 싱크 출력을 포함하여 32핀 패키지에 최대 28개의 I/O
andbull; 전류 주입에 면역인 매우 강력한 I/O 설계
고유 ID
andbull; 각 장치에 대한 96비트 고유 키
andnbsp;
설명
STM8S103F2/x3 액세스 라인 8비트 마이크로컨트롤러는 8 Kbyte 플래시 프로그램 메모리와 통합된 실제 데이터 EEPROM을 제공합니다. STM8S 마이크로컨트롤러 제품군 참조 매뉴얼(RM0016)은 이 제품군 내의 장치를 저밀도로 지칭합니다. 이는 다음과 같은 이점을 제공합니다. 성능, 견고성 및 시스템 비용 절감.
장치 성능과 견고성은 최첨단 기술로 제작된 고급 코어 및 주변 장치, 16MHz 클럭 주파수, 강력한 I/O, 별도의 클럭 소스가 있는 독립 워치독 및 클럭 보안 시스템을 통해 보장됩니다.
시스템 비용은 최대 300k 쓰기/지우기 사이클을 위한 통합된 실제 데이터 EEPROM과 내부 클럭 오실레이터, 워치독 및 브라운아웃 리셋을 통한 높은 시스템 통합 수준 덕분에 절감됩니다.
전체 설명서와 다양한 개발 도구가 제공됩니다.
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조업체
|
andnbsp;
|
|
|
시리즈
|
andnbsp;
|
|
|
포장
|
트레이
|
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
DigiKey 프로그래밍 가능
|
확인되지 않음
|
andnbsp;
|
|
코어 프로세서
|
STM8
|
andnbsp;
|
|
코어 크기
|
8비트
|
andnbsp;
|
|
속도
|
16MHz
|
andnbsp;
|
|
연결성
|
I2C, IrDA, LINbus, SPI, UART/USART
|
andnbsp;
|
|
주변 장치
|
브라운아웃 감지/리셋, POR, PWM, WDT
|
andnbsp;
|
|
I/O 수
|
28
|
andnbsp;
|
|
프로그램 메모리 크기
|
andnbsp;
|
|
|
프로그램 메모리 유형
|
FLASH
|
andnbsp;
|
|
EEPROM 크기
|
640 x 8
|
andnbsp;
|
|
RAM 크기
|
1K x 8
|
andnbsp;
|
|
전압 - 공급(Vcc/Vdd)
|
2.95V ~ 5.5V
|
andnbsp;
|
|
데이터 변환기
|
A/D 4x10b
|
andnbsp;
|
|
오실레이터 유형
|
내부
|
andnbsp;
|
|
작동 온도
|
-40anddeg;C ~ 85anddeg;C(TA)
|
andnbsp;
|
|
장착 유형
|
표면 장착
|
andnbsp;
|
|
패키지/케이스
|
32-LQFP
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
도면
