정상은 중국에 있는 직업적인 전자 부품 분배자입니다.
우리는 PCB Bom를 위한 커뮤니케이션 단위, 안테나, PCB, PCBA 및 모든 성분에서 원스톱 해결책 서비스를, 제안합니다.
|
제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 승압, 강압 | 출력 구성: | 긍정적이거나 부정적입니다 |
|---|---|---|---|
| 토폴로지: | 상승, 뛰어오릅니다 | 출력 유형: | 조정 가능 |
| 출력의 수: | 1 | ||
| 강조하다: | STM8S103K3T6C 8비트 MCU,STM8S103K3T6C |
||

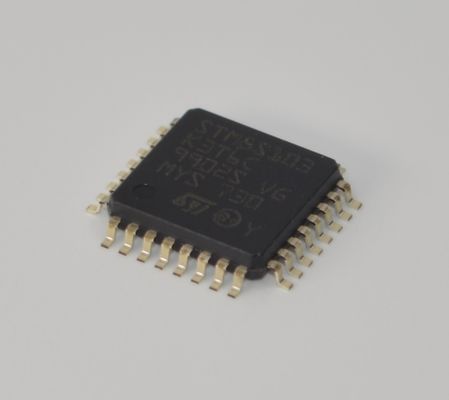

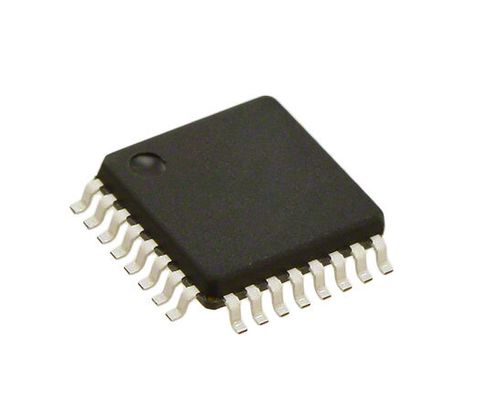

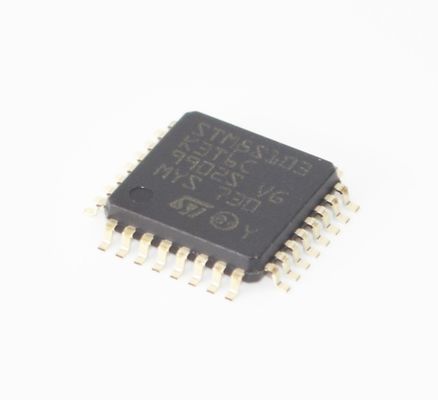

STM8S103K3T6C 8비트 MCU 16MHz 8KB 플래시 1KB 램 10비트 ADC 3 타이머 UART/SPI/I2C 2.95-5.5V 20핀 TSSOP
특징
원자
• 하버드 아키텍처와 3단계 파이프 라인을 가진 16MHz 고급 STM8 코어
• 확장 된 명령 집합
기억
• 프로그램 메모리: 8 Kbyte 플래시; 10 kcycle 후 55 °C에서 20 년 데이터 저장
• 데이터 메모리: 640 바이트 실제 데이터 EEPROM; 내구성 300 kcycle
• 램: 1 Kbyte
시계, 리셋 및 공급 관리
• 2.95~5.5V 작동 전압
• 유연 한 시계 제어, 4 개의 마스터 시계 소스
저전력 크리스탈 공명 오시레이터
외부 시계 입력
내부, 사용자 조정 가능한 16MHz RC
내부 저전력 128kHz RC
• 시계 모니터 를 탑재 한 시계 보안 시스템
에너지 관리:
저전력 모드 (잠재, 활성 정지, 정지)
부위 시계를 개별적으로 끄는
• 영구적으로 작동하고 낮은 소비 전력 켜기 및 켜기
중단 관리
• 32개의 인터럽트 장치가 있는 네스트 인터럽트 컨트롤러
• 6개의 벡터에서 최대 27개의 외부 인터럽트
타이머
• 고급 제어 타이머: 16 비트, 4 CAPCOM 채널, 3 보완 출력, 정지 입력 및 유연한 동기화
• 16비트 일반용 타이머, 3개의 CAPCOM 채널 (IC, OC 또는 PWM)
• 8비트 기본 타이머와 8비트 프레스칼러
• 자동 깨어나기 타이머
• 창문 감시 개 및 독립적 인 감시 개 시간
통신 인터페이스
• 시계 출력, 스마트 카드, IrDA, LIN 마스터 모드
• SPI 인터페이스 최대 8 Mbit/s
• I2C 인터페이스 최대 400kbit/s
아날로그 디지털 변환기 (ADC)
• 최대 5 개의 멀티플렉스 채널, 스캔 모드 및 아날로그 워치дог과 함께 10 비트, ± 1 LSB ADC
I/O
• 최대 28개의 I/O가 32핀 패키지에 포함된 21개의 높은 싱크 출력
• 매우 견고한 I/O 설계, 전류 주입에 저항
고유 식별자
• 각 장치에 대한 96비트 고유 키
설명
STM8S103F2/x3 액세스 라인 8 비트 마이크로 컨트롤러는 8 Kbyte 플래시 프로그램 메모리를 더해 통합 된 진정한 데이터 EEPROM을 제공합니다.STM8S 마이크로 컨트롤러 가족 참조 매뉴얼 (RM0016) 은 이 가족 장치에 대해 낮은 밀도그들은 다음과 같은 이점을 제공합니다: 성능, 안정성 및 시스템 비용 감소.
장치의 성능과 안정성은 최첨단 기술로 만들어진 첨단 코어와 주변 장치, 16MHz 클럭 주파수, 강력한 I/O,별도의 시계 소스를 가진 독립적인 감시 개, 그리고 시계 보안 시스템.
시스템 비용은 최대 300k 기록 / 삭제 주기에 대한 통합 된 진정한 데이터 EEPROM 및 내부 시계 오시레이터와 높은 시스템 통합 수준으로 인해 감소합니다.워치도그와 브라운아웃 리셋.
완전한 문서와 다양한 개발 도구가 제공됩니다.
정보
|
분류
|
|
|
|
Mfr
|
|
|
|
시리즈
|
|
|
|
포장
|
트레이
|
|
|
부분 상태
|
액티브
|
|
|
DigiKey 프로그래밍 가능
|
확인되지 않았습니다.
|
|
|
코어 프로세서
|
STM8
|
|
|
원자 크기
|
8비트
|
|
|
속도
|
16MHz
|
|
|
연결성
|
I2C, IrDA, LINbus, SPI, UART/USART
|
|
|
주변 장치
|
브라운 아웃 탐지/리셋, POR, PWM, WDT
|
|
|
I/O 수
|
28
|
|
|
프로그램 메모리 크기
|
|
|
|
프로그램 메모리 유형
|
플래시
|
|
|
EEPROM 크기
|
640 x 8
|
|
|
RAM 크기
|
1K x 8
|
|
|
전압 - 공급 (Vcc/Vdd)
|
295V ~ 5.5V
|
|
|
데이터 변환기
|
A/D 4x10b
|
|
|
오시일레이터 유형
|
내부
|
|
|
작동 온도
|
-40°C ~ 85°C (TA)
|
|
|
장착형
|
표면 마운트
|
|
|
패키지 / 케이스
|
32-LQFP
|
|
|
기본 제품 번호
|
그림
