AK5703EN 24비트 192kHz 스테레오 ADC 저소음 고 SNR (114dB) 마이크 프리 앰프 디지털 AGC I2S 인터페이스 및 프로 오디오 및 IoT용 저전력

AK5703EN 24비트 192kHz 스테레오 ADC, 저잡음 고 SNR(114dB) 마이크 프리앰프, 디지털 AGC, I2S 인터페이스 및 Pro 오디오 및 IoT용 저전력

특징

1. 녹음 기능

  - 4채널 ADC

  - 완전 차동 또는 단일 종단 입력

  - 마이크 증폭기(+36dB/+30dB/+24dB/+18dB/+15dB/+12dB/+8dB/0dB)

  - 입력 전압: 1.8Vpp@AVDD=3.0V (= 0.6 x AVDD)

  - ADC 성능:

    S/(N+D): 85dB, DR, S/N: 96dB@MGAIN=0dB, 단일 종단 입력

    S/(N+D): 78dB, DR, S/N: 83dB@MGAIN=+30dB, 완전 차동 입력

  - DC 오프셋 제거를 위한 디지털 HPF(fc=3.4Hz@fs=44.1kHz)

  - 마이크 감도 보정(+3dB  3dB, 0.75dB 단계)

  - 디지털 ALC(자동 레벨 제어)

  - 입력 디지털 볼륨(+36dB  52.5dB, 0.375dB 단계, 음소거)

  - 프로그래밍 가능한 출력 데이터 지연

  지연 시간: 0 ~ 64/64fs(1/64fs 단계)

2. 샘플링 주파수:

  - PLL 슬레이브 모드(BICK 핀): 8kHz  48kHz

  - PLL 슬레이브 모드(MCKI 핀): 8kHz, 11.025kHz, 12kHz, 16kHz, 22.05kHz, 24kHz, 32kHz, 44.1kHz, 48kHz

  - PLL 마스터 모드: 8kHz, 11.025kHz, 12kHz, 16kHz, 22.05kHz, 24kHz, 32kHz, 44.1kHz, 48kHz

  - EXT 마스터/슬레이브 모드: 8kHz  48kHz(256fs), 8kHz  24kHz(512fs), 8kHz  12kHz(1024fs)

3. PLL 입력 클럭:

  - MCKI 핀: 27MHz, 26MHz, 24MHz, 19.2MHz, 13.5MHz, 13MHz, 12.288MHz, 12MHz, 11.2896MHz

  - BICK 핀: 32fs/64fs

4. 마스터/슬레이브 모드

5. 오디오 인터페이스 형식: MSB 우선, 2의 보수 - 24/16비트 MSB 정렬, 24/16비트 I2S, TDM 모드

6. P I/F: 3선 직렬 제어 또는 I2C 버스(Ver 1.0, 400kHz 모드)

7. 전원 공급 장치:

  - AVDD: 2.4 ~ 3.6V

  - DVDD: 1.6 ~ 1.98V

  - TVDD: 1.6 또는 (DVDD-0.2) ~ 3.6V

8. 전원 공급 전류: 9.0mA(EXT 슬레이브 모드)

9. Ta = 30  85C

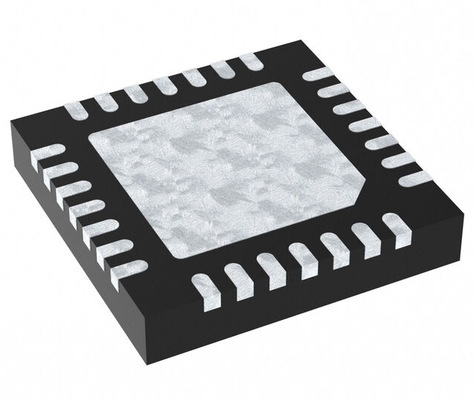

10. 패키지: 28핀 QFN(4mm x 4mm, 0.4mm 피치)

설명

AK5703은 프로그래밍 가능한 마이크 증폭기 및 ALC(자동 레벨 제어) 회로가 있는 4채널 24비트 A/D 컨버터입니다. 소비자 마이크 어레이 응용 분야를 위해 설계되었습니다. 통합 PLL은 다양한 클럭에서 작동하여 높은 설계 유연성을 제공합니다. 외부 마이크 바이어싱을 위해 마이크 전원 출력이 포함되어 있습니다. 마이크 게인 설정을 +30dB로 설정하면 83dB의 넓은 다이내믹 레인지를 얻을 수 있습니다. AK5703은 공간 절약형 28핀 QFN 패키지로 제공됩니다.

응용 분야

전문 오디오 장비

녹음 장치(휴대용 레코더, 디지털 오디오 레코더)

마이크 어레이(회의 시스템, 음성 인식 장치)

믹서 및 오디오 인터페이스(USB/케이스 오디오 장비

consumer 오디오 제품

하이엔드 헤드폰/USB 마이크(게임, 라이브 스트리밍, 콘텐츠 제작)

스마트 스피커(고음질 음성 캡처)

휴대용 음악 플레이어(Hi-Res 오디오 지원)

음성 상호 작용 및 loT 장치

스마트 홈 시스템(음성 비서, 스마트 허브)

차량 내 음성 시스템(소음 감소, 원거리 픽업)

무선 마이크(가라오케 마이크, 스트리밍 마이크)

방송 및 회의 시스템

회의 마이크(무지향성/지향성 픽업)

방송급 녹음(팟캐스팅, 라디오)
