정상은 중국에 있는 직업적인 전자 부품 분배자입니다.
우리는 PCB Bom를 위한 커뮤니케이션 단위, 안테나, PCB, PCBA 및 모든 성분에서 원스톱 해결책 서비스를, 제안합니다.
|
제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 | ||
| 강조하다: | 유연 I/O 사이클론 FPGA,EP1C3T144C8N 사이클론 FPGA,144-핀 TQFP 사이클론 FPGA |
||

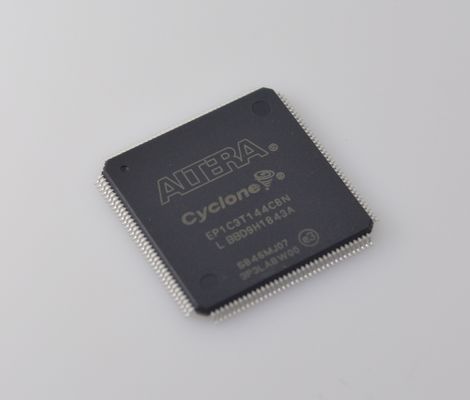

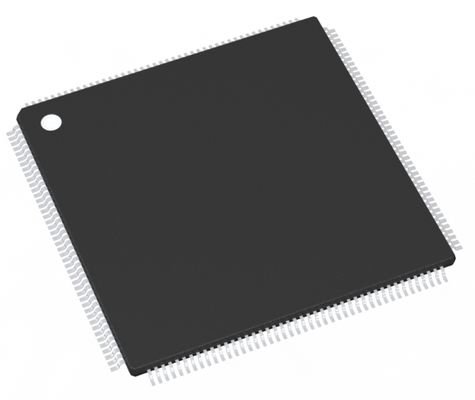

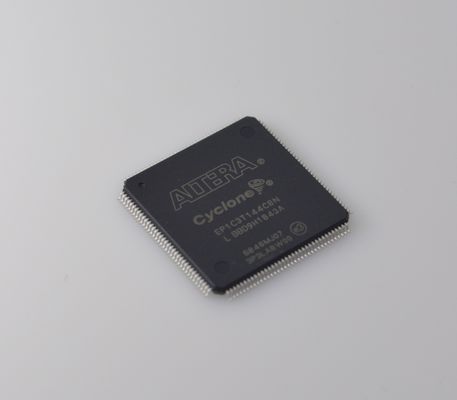

EP1C3T144C8N 사이클론 FPGA 2,910 LEs 144-Pin TQFP 3.3V 운영 칩 PLL 내장 제어 및 프로토타입을 위한 저비용 및 유연한 I/O
특징
■ 2,910~20,060 LE, 표 1·1 참조
■ 최대 294,912 비트 RAM (36,864 바이트)
■ 저비용 일련 구성 장치를 통해 구성을 지원합니다
■ LVTTL, LVCMOS, SSTL-2 및 SSTL-3 I/O 표준 지원
■ 66~33MHz, 64~32비트 PCI 표준 지원
■ 고속 (640 Mbps) LVDS I/O 지원
■ 낮은 속도 (311 Mbps) LVDS I/O 지원
■ 311 Mbps RSDS I/O 지원
■ 각 장치에 최대 2개의 PLL가 시계 곱셈과 단계 전환을 제공합니다.
■ 논리 배열 블록 (LAB) 한 줄에 사용할 수있는 6 개의 시계 리소스를 가진 최대 8 개의 글로벌 시계 라인
■ DDR SDRAM (133 MHz), FCRAM 및 단일 데이터 속도 (SDR) SDRAM을 포함한 외부 메모리 지원
■ 알테라® 메가코어® 기능과 알테라 메가 팩션 파트너 프로그램 (AMPPSM) 메가 팩션 등 여러 지적 재산 (IP) 코어를 지원합니다.
설명
사이클론 (Cyclone) 장치에는 사용자 정의 로직을 구현하기 위해 2차원 행 및 열 기반 아키텍처가 포함되어 있습니다.각기 다른 속도의 열과 줄의 상호 연결은 LAB와 내장 메모리 블록 사이의 신호 상호 연결을 제공합니다..
논리 배열은 LAB로 구성되어 있으며 각 LAB에는 10 개의 LE가 있습니다. LE는 사용자 논리 기능을 효율적으로 구현하는 논리의 작은 단위입니다.LAB는 장치 전체에 줄과 열로 그룹화됩니다.사이클론 장치의 범위는 2,910~20,060 LE입니다.
M4K 램 블록은 4K 비트 메모리 플러스 패리티 (4,608 비트) 를 가진 진정한 듀얼 포트 메모리 블록입니다. 이러한 블록은 전용 진정한 듀얼 포트, 간단한 듀얼 포트,또는 최대 250MHz까지의 36비트 너비까지의 단일 포트 메모리이 블록은 특정 LAB 사이에 장치 전체에 열로 그룹화됩니다. 사이클론 장치는 60 ~ 288 Kbits의 내장 RAM을 제공합니다.
각 사이클론 장치 I/O 핀은 장치 주변 LAB 행과 열의 끝에 위치한 I/O 요소 (IOE) 로 공급됩니다.I/O 핀은 다양한 단일 끝 및 미분 I/O 표준을 지원합니다., 66- 및 33-MHz, 64- 및 32-비트 PCI 표준 및 LVDS I/O 표준 최대 640 Mbps. 각 IOE에는 양방향 I/O 버퍼와 입력, 출력,그리고 출력 가능한 신호이중 목적의 DQS, DQ 및 DM 핀은 지연 체인 (DDR 신호의 단계 정렬에 사용됩니다) 와 함께 DDR SDRAM과 같은 외부 메모리 장치와 인터페이스 지원을 제공합니다.최대 133 MHz (266 Mbps) 의 FCRAM 장치.
사이클론 장치는 글로벌 시계 네트워크와 최대 2 개의 PLL를 제공합니다. 글로벌 시계 네트워크는 전체 장치에서 작동하는 8 개의 글로벌 시계 라인으로 구성됩니다.글로벌 시계 네트워크는 장치 내의 모든 리소스에 대한 시계를 제공할 수 있습니다, 예를 들어 IOE, LE 및 메모리 블록. 글로벌 클럭 라인은 제어 신호에도 사용될 수 있습니다.사이클론 PLL는 시계 곱셈과 단계 전환, 그리고 초고속 차차 I/O 지원을 위한 외부 출력을 갖춘 일반용 클럭링을 제공합니다..
정보
|
분류
|
|
|
|
Mfr
|
|
|
|
시리즈
|
|
|
|
포장
|
트레이
|
|
|
부분 상태
|
구식
|
|
|
DigiKey 프로그래밍 가능
|
확인되지 않았습니다.
|
|
|
LAB/CLB 수
|
291
|
|
|
논리 요소/셀 수
|
2910
|
|
|
전체 RAM 비트
|
59904
|
|
|
I/O 수
|
104
|
|
|
전압 - 공급
|
1.425V ~ 1.575V
|
|
|
장착형
|
표면 마운트
|
|
|
작동 온도
|
0°C ~ 85°C (TJ)
|
|
|
패키지 / 케이스
|
|
|
|
공급자의 장치 패키지
|
144-TQFP (20x20)
|
|
|
기본 제품 번호
|
그림
