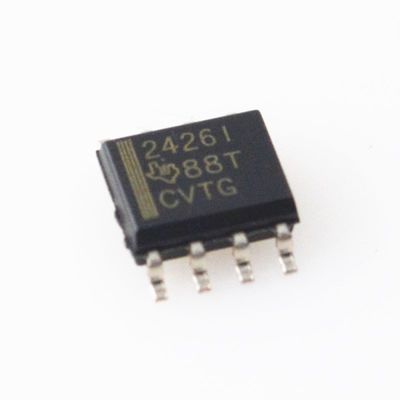

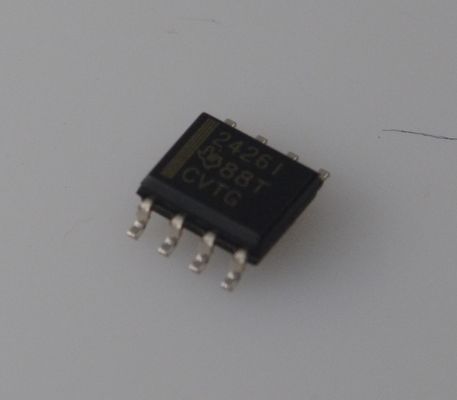

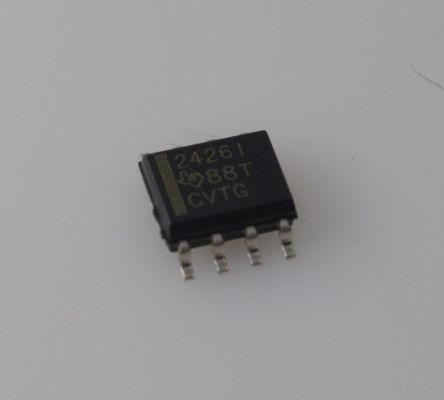

TLE2426IDR 정밀 가상 지상 참조 IC ±0.05% 정확성 1mA 출력 1.4V ~ 40V 넓은 입력 낮은 TC (35ppm/°C) 및 단일 공급 시스템 단장 보호

TLE2426IDR 정밀 가상 접지 기준 IC, andplusmn;0.05% 정확도, 1mA 출력, 1.4V ~ 40V 광범위 입력, 낮은 TC(35ppm/anddeg;C) 및 단일 전원 시스템용 단락 보호 기능

andnbsp;

특징

아날로그 시스템용 1/2 VI 가상 접지

자체 포함 3단자 TO-226AA 패키지

마이크로 전력 작동...170 andmicro;A Typ, VI = 5 V

광범위한 VI 범위...4 V ~ 40 V

높은 출력 전류 용량

andnbsp; andminus; 소스...20 mA Typ

andnbsp; andminus; 싱크...20 mA Typ

우수한 출력 조정

andminus; andminus;45 andmicro;V Typ at IO = 0 to andminus;10 mA

andminus; +15 andmicro;V Typ at IO = 0 to +10 mA

낮은 임피던스 출력...0.0075 Ω Typ

노이즈 감소 핀(D, JG 및 P 패키지 전용)

andnbsp;

응용 분야

1. 단일 전원 op-Amp 회로
단일 전원 연산 증폭기(예: TLE202x, TLV 시리즈)에 대한 가상 접지(VCC/2)를 생성하여 이중 전원 공급 장치가 필요하지 않습니다.
일반적인 사용 사례: 신호 조정, 센서 인터페이스, 오디오 사전 증폭.

2. 데이터 수집 시스템(DAQ)
ADC/DAC 회로에 안정적인 중간 레일 기준을 제공하여 양극성 신호 스윙을 가능하게 합니다(예: 5V 단일 전원에서 +2.5V).
일반적인 사용 사례: 산업용 센서, 생체 의학 기기.

3. 휴대용/배터리 구동 장치
낮은 대기 전류(400uA)와 넓은 입력 전압 범위(1.4V ~ 40v)는 전압 변동이 있는 배터리 작동 응용 분야에 이상적입니다.
일반적인 사용 사례: 휴대용 미터, 무선 센서 노드.

4. 자동차 전자 장치
고온 및 고진동 환경에서 안정적인 성능을 위해 AEC-Q100 인증을 받았으며 차량 전원 관리 및 센서 신호 처리에 적합합니다.

5. 테스트 및 측정 장비
높은 정확도(+0.05%)와 낮은 온도 드리프트(35ppm/anddeg;C)는 멀티미터, 오실로스코프 및 기타 정밀 기기에서 안정적인 전압 기준을 보장합니다.

andnbsp;

설명

단일 전원을 사용하는 신호 조정 응용 분야에서는 모든 아날로그 신호 접지의 종단을 위해 공급 전압의 절반과 같은 기준 전압이 필요합니다. Texas Instruments는 출력 전압이 항상 입력 전압의 절반과 같은 정밀 가상 접지를 제공합니다. TLE2426 andldquo;레일 분할기.andrdquo;

고성능, 마이크로 전력 연산 증폭기와 정밀 트리밍된 분할기의 독특한 조합은 단일 실리콘 칩에서 0.5의 정확한 VO/VI 비율을 생성하는 동시에 전류를 싱크 및 소싱합니다. TLE2426은 4V ~ 40V의 전체 입력 범위에서 280andmicro;A 미만의 공급 전류를 소비하면서 20mA의 싱크 및 소스 기능을 갖춘 낮은 임피던스 출력을 제공합니다. 설계자는 저항, 커패시터, 연산 증폭기 및 전압 기준기로 구성된 기존 신호 접지에 대한 보드 공간 비용을 지불할 필요가 없습니다. TLE2426의 성능과 정밀도는 사용하기 쉽고 공간을 절약하는 3단자 LP 패키지로 제공됩니다. 성능 향상을 위해 선택적 8핀 패키지는 노이즈 감소 핀을 제공합니다. 외부 커패시터(CNR)를 추가하면 피크 투 피크 노이즈가 감소하고 라인 리플 제거가 향상됩니다.

단일 5-V 또는 12-V 시스템의 초기 출력 허용 오차는 1% 미만이며 전체 40-V 입력 범위에서 3.6%입니다. 리플 제거는 12비트 이상의 정확도를 초과합니다. 응용 분야가 데이터 수집 프런트 엔드, 아날로그 신호 종단 또는 단순히 정밀 전압 기준인지 여부에 관계없이 TLE2426은 시스템 오류의 주요 원인을 제거합니다.

andnbsp;

정보

andnbsp;

도면
