제품 상세 정보:
결제 및 배송 조건:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| 강조하다: | PGA와 함께 24비트 시그마 델타 ADC,저소음 정밀 감지 ADC,5V/3V 작동 고정도 ADC |
||

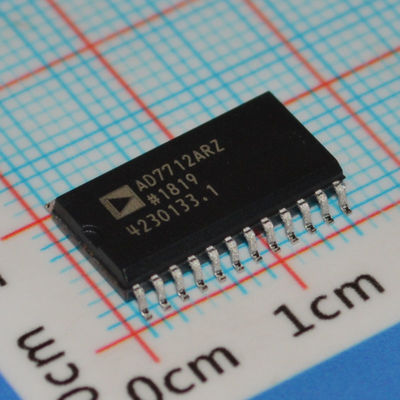

AD7712ARZ 24비트 andSigma;-andDelta; ADC, 저잡음 온칩 PGA, 5V/3V 작동, 고정밀, 유연한 필터링 및 저전력, 정밀 감지용
andnbsp;
특징
전하 균형 ADC
24비트, 누락 코드 없음
0.0015% 비선형성
높은 레벨 및 낮은 레벨 아날로그 입력 채널
두 입력 모두에 대한 프로그래밍 가능한 게인
andnbsp; 1에서 128까지의 게인
andnbsp; 낮은 레벨 채널용 차동 입력
프로그래밍 가능한 필터 차단 주파수를 갖는 로우 패스 필터
보정 계수를 읽기/쓰기 기능
양방향 마이크로컨트롤러 직렬 인터페이스
내부/외부 레퍼런스 옵션
단일 또는 이중 전원 공급 장치 작동
저전력(일반 25mW) 및 전원 끄기 모드
andnbsp; (일반 100 W)
andnbsp;
응용 분야
공정 제어
스마트 송신기
휴대용 산업용 기기
andnbsp;
설명
AD7712는 저주파 측정 응용 분야를 위한 완벽한 아날로그 프런트 엔드입니다. 이 장치에는 두 개의 아날로그 입력 채널이 있으며 트랜스듀서에서 직접 낮은 레벨 신호 또는 높은 레벨(andplusmn;4 VREF) 신호를 수신하고 직렬 디지털 워드를 출력합니다. 시그마-델타 변환 기술을 사용하여 최대 24비트의 누락 코드 없는 성능을 실현합니다. 낮은 레벨 입력 신호는 아날로그 변조기를 중심으로 하는 독점적인 프로그래밍 가능한 게인 프런트 엔드에 적용됩니다. 높은 레벨 아날로그 입력은 동일한 변조기에 적용되기 전에 감쇠됩니다. 변조기 출력은 온칩 디지털 필터에 의해 처리됩니다. 이 디지털 필터의 첫 번째 노치는 온칩 제어 레지스터를 통해 프로그래밍할 수 있어 필터 차단 주파수 및 안정화 시간을 조정할 수 있습니다.
일반적으로 채널 중 하나는 두 번째 전압을 주기적으로 측정하기 위해 보조 입력으로 사용되는 두 번째 채널과 함께 주 채널로 사용됩니다. 이 부품은 VSS 핀을 AGND에 연결하여 단일 전원 공급 장치에서 작동할 수 있으며, 낮은 레벨 아날로그 입력의 입력 신호가 andndash;30 mV보다 긍정적인 경우에만 가능합니다. VSS 핀을 음수로 설정하면 이 부품은 이 낮은 레벨 입력에서 andndash;VREF까지 신호를 변환할 수 있습니다. 이 낮은 레벨 입력은 레퍼런스 입력과 마찬가지로 차동 입력 기능을 제공합니다.
AD7712는 스마트, 마이크로컨트롤러 기반 시스템에 사용하기에 이상적입니다. 입력 채널 선택, 게인 설정 및 신호 극성은 양방향 직렬 포트를 사용하여 소프트웨어에서 구성할 수 있습니다. AD7712에는 자체 보정, 시스템 보정 및 백그라운드 보정 옵션도 포함되어 있으며 사용자가 온칩 보정 레지스터를 읽고 쓸 수 있습니다.
CMOS 구조는 저전력 소모를 보장하며, 하드웨어 프로그래밍 가능한 전원 끄기 모드는 대기 전력 소비를 일반 100 andmicro;W로 줄입니다. 이 부품은 24핀, 0.3인치 너비의 플라스틱 및 밀폐형 듀얼 인라인 패키지(DIP)와 24핀 소형 윤곽(SOIC) 패키지로 제공됩니다.
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조업체
|
Analog Devices Inc.
|
andnbsp;
|
|
시리즈
|
-
|
andnbsp;
|
|
포장
|
튜브
|
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
비트 수
|
24
|
andnbsp;
|
|
샘플링 속도(초당)
|
1k
|
andnbsp;
|
|
입력 수
|
1
|
andnbsp;
|
|
입력 유형
|
차동, 단일 종단
|
andnbsp;
|
|
데이터 인터페이스
|
SPI
|
andnbsp;
|
|
구성
|
MUX-PGA-ADC
|
andnbsp;
|
|
비율 - S/H:ADC
|
-
|
andnbsp;
|
|
A/D 변환기 수
|
1
|
andnbsp;
|
|
아키텍처
|
시그마-델타
|
andnbsp;
|
|
레퍼런스 유형
|
외부, 내부
|
andnbsp;
|
|
전압 - 공급, 아날로그
|
5V ~ 10V
|
andnbsp;
|
|
전압 - 공급, 디지털
|
5V
|
andnbsp;
|
|
특징
|
PGA
|
andnbsp;
|
|
작동 온도
|
-40anddeg;C ~ 85anddeg;C
|
andnbsp;
|
|
패키지 / 케이스
|
24-SOIC (0.295", 7.50mm 너비)
|
andnbsp;
|
|
공급업체 장치 패키지
|
24-SOIC
|
andnbsp;
|
|
장착 유형
|
표면 장착
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
도면
