제품 상세 정보:
결제 및 배송 조건:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| 강조하다: | 초저 노이즈 5.0V 전압 레퍼런스,정밀 전압 레퍼런스 0.02% 정확도,저 드리프트 전압 레퍼런스 3ppm/°C |
||

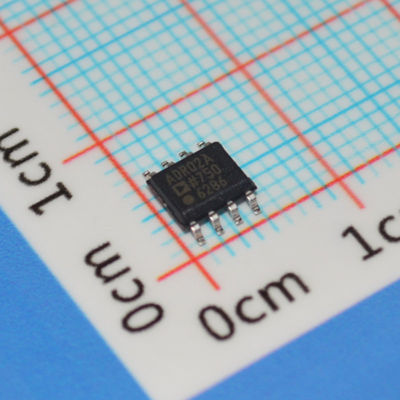

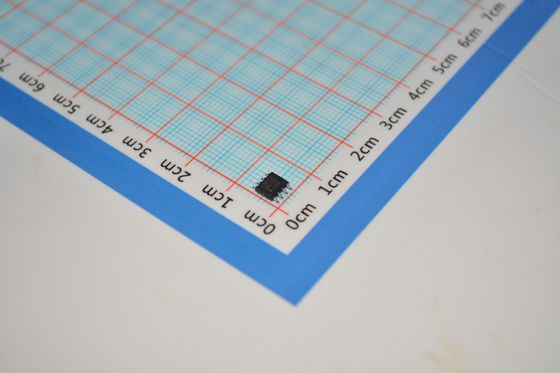

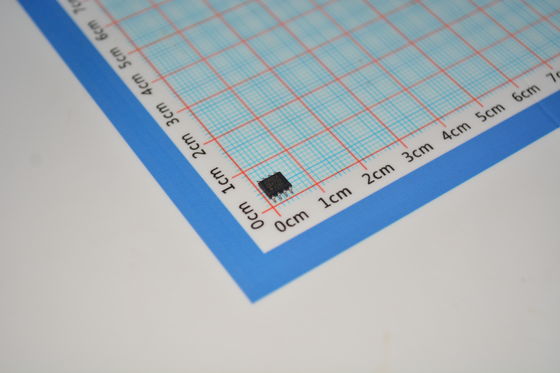

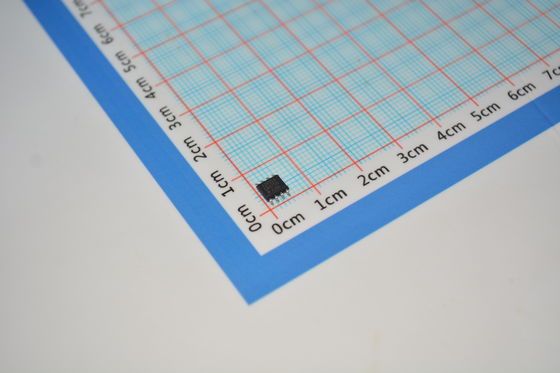

ADR02ARZ 정밀 5.0V 전압 레퍼런스 초저 노이즈 4andmu;Vpp 0.02% 초기 정확도 3ppm/anddeg;C 드리프트 10mA 출력 1.2V ~ 15V 범위
andnbsp;
특징
초소형 SC70 및 TSOT 패키지
낮은 온도 계수
andnbsp; 8핀 SOIC: 일반 3 ppm/anddeg;C
andnbsp; 5핀 SC70: 최대 9 ppm/anddeg;C
andnbsp; 5핀 TSOT: 최대 9 ppm/anddeg;C
초기 정확도 andplusmn;0.1%
외부 커패시터 불필요
낮은 노이즈 10 andmicro;V p-p, 0.1 Hz ~ 10.0 Hz (ADR02)
넓은 작동 범위
andnbsp; ADR01: 12.0 V ~ 36.0 V
andnbsp; ADR02: 7.0 V ~ 36.0 V
andnbsp; ADR03: 4.5 V ~ 36.0 V
andnbsp; ADR06: 5.0 V ~ 36.0 V
높은 출력 전류 10 mA
넓은 온도 범위: andminus;40anddeg;C ~ +125anddeg;C
ADR01/ADR02/ADR03 핀 호환 가능 (업계)
andnbsp; 표준 REF01/REF02/REF03
자동차 애플리케이션용으로 ADR01, ADR02, ADR03 및 ADR06 SOIC (A 등급) 인증
andnbsp;
응용 분야
정밀 데이터 수집 시스템
고해상도 컨버터
산업 공정 제어 시스템
정밀 계측기
자동 배터리 모니터링
PCMCIA 카드
andnbsp;
설명
ADR01, ADR02, ADR03 및 ADR06은 각각 10.0 V, 5.0 V, 2.5 V 및 3.0 V의 정밀 밴드갭 전압 레퍼런스로, 높은 정확도, 높은 안정성 및 낮은 전력 소비를 특징으로 합니다. 이 장치는 소형 5핀 SC70 및 TSOT 패키지, 그리고 8핀 SOIC 버전으로 제공됩니다. ADR01, ADR02 및 ADR03의 SOIC 버전은 업계 표준 REF01, REF02 및 REF03을 대체할 수 있습니다. 작은 풋프린트와 넓은 작동 범위로 인해 ADR01, ADR02, ADR03 및 ADR06 레퍼런스는 일반적인 용도와 공간 제약적인 애플리케이션에 이상적입니다.
외부 버퍼와 간단한 저항 네트워크를 사용하면 TEMP 핀을 온도 감지 및 근사치 계산에 사용할 수 있습니다. TRIM 핀은 출력 전압의 미세 조정을 위해 장치에 제공됩니다.
ADR01, ADR02, ADR03 및 ADR06은 넓은 공급 전압 범위에서 안정적인 출력 전압을 제공하는 소형 저 드리프트 전압 레퍼런스입니다. 이 장치는 5핀 SC70 및 TSOT 패키지, 그리고 A, B 및 C 등급 선택이 가능한 8핀 SOIC 패키지로 제공됩니다. 모든 장치는 확장된 산업 온도 범위(andminus;40anddeg;C ~ +125anddeg;C)에서 지정됩니다. 8핀 SOIC의 ADR01, ADR02, ADR03 및 ADR06 A 등급은 자동차 애플리케이션에 적합합니다.
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조업체
|
Analog Devices Inc.
|
andnbsp;
|
|
시리즈
|
-
|
andnbsp;
|
|
포장
|
튜브
|
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
레퍼런스 유형
|
시리즈
|
andnbsp;
|
|
출력 유형
|
고정
|
andnbsp;
|
|
전압 - 출력 (최소/고정)
|
5V
|
andnbsp;
|
|
전류 - 출력
|
10 mA
|
andnbsp;
|
|
공차
|
andplusmn;0.1%
|
andnbsp;
|
|
온도 계수
|
10ppm/anddeg;C
|
andnbsp;
|
|
노이즈 - 0.1Hz ~ 10Hz
|
10andmicro;Vp-p
|
andnbsp;
|
|
노이즈 - 10Hz ~ 10kHz
|
-
|
andnbsp;
|
|
전압 - 입력
|
7V ~ 36V
|
andnbsp;
|
|
전류 - 공급
|
1mA
|
andnbsp;
|
|
작동 온도
|
-40anddeg;C ~ 125anddeg;C (TA)
|
andnbsp;
|
|
장착 유형
|
표면 장착
|
andnbsp;
|
|
패키지 / 케이스
|
8-SOIC (0.154", 3.90mm 너비)
|
andnbsp;
|
|
공급업체 장치 패키지
|
8-SOIC
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
도면
