제품 상세 정보:
결제 및 배송 조건:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| 강조하다: | BQ24780SRUYR 배터리 충전기 I2C 제어,7A 고속 충전 IC 광범위 입력,멀티 셀 배터리 충전기 휴대용 기기 |
||

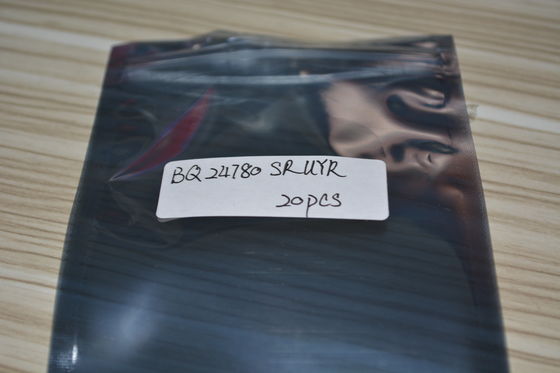

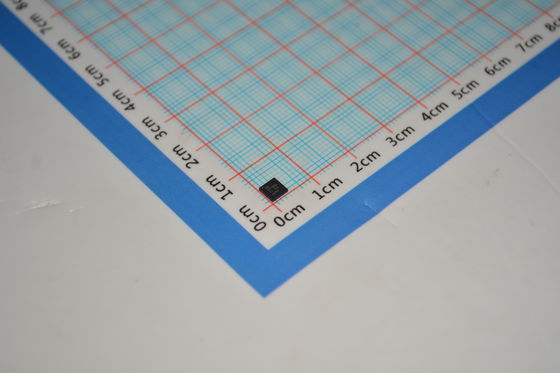

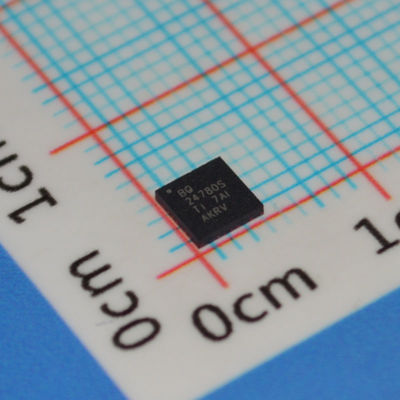

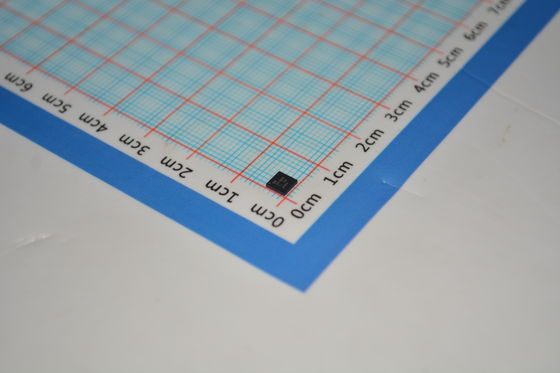

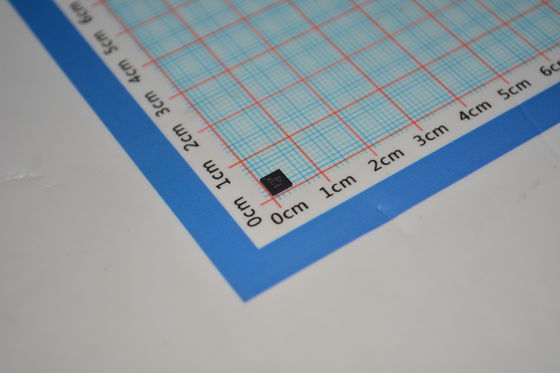

BQ24780SRUYR I2C 제어 7A 고효율 배터리 충전기, 5V-24V 광범위 입력, 멀티 셀 지원, 휴대용 장치용 고급 보호 및 저전력 모드
andnbsp;
특징andnbsp;
andbull; 하이브리드 전력 부스트 모드를 갖춘 산업 혁신 충전 컨트롤러
andnbsp; andndash; 어댑터와 배터리가 Intelandreg; CPU 터보 모드를 위해 함께 시스템에 전원을 공급합니다.
andnbsp; andndash; 부스트 모드 진입을 위한 150 andmicro;s의 초고속 과도 응답
andnbsp; andndash; 4.5- to 24-V 시스템의 하이브리드 전력 부스트 모드
andnbsp; andndash; 4.5- to 24-V 어댑터에서 1~4 셀 배터리 팩 충전
andbull; CPU 스로틀링을 위한 고정밀 전력 및 전류 모니터링
andnbsp; andndash; 포괄적인 PROCHOT 프로필
andnbsp; andndash; andplusmn;2% 전류 모니터 정확도
andnbsp; andndash; andplusmn;5% 시스템 전력 모니터 정확도 (PMON)
andbull; 어댑터 또는 배터리에서 자동 NMOS 전원 선택
andnbsp; andndash; ACFET 100 andmicro;s에서 빠르게 켜짐
andbull; 프로그래밍 가능한 입력 전류, 충전 전압, 충전 및 방전 전류 제한
andnbsp; andndash; andplusmn;0.4% 충전 전압 (16-mV 단계)
andnbsp; andndash; andplusmn;2% 입력 전류 (128-mA/단계)
andnbsp; andndash; andplusmn;2% 충전 전류 (64-mA/단계)
andnbsp; andndash; andplusmn;2% 방전 전류 (512-mA/단계)
andbull; 높은 통합
andnbsp; andndash; 배터리 LEARN 기능
andnbsp; andndash; 배터리 존재 모니터
andnbsp; andndash; 부스트 모드 표시기
andnbsp; andndash; 루프 보상
andnbsp; andndash; BTSTDiode
andbull; 과전압 보호, 과전류 보호, 배터리, 인덕터 및 MOSFET 단락 보호를 위한 향상된 안전 기능
andbull; 스위칭 주파수: 600kHz, 800kHz 및 1MHz
andbull; ILIM 핀에서 충전 및 방전 전류를 제한하는 실시간 시스템 제어
andbull; 에너지 스타를 위한 0.65mA 어댑터 대기 정지 전류
andnbsp;
응용 분야
andbull; 노트북, 울트라북, 분리형 및 태블릿 PC
andbull; 휴대용 단말기
andbull; 산업 및 의료 장비
andbull; 휴대용 장비
andnbsp;
설명
bq24780S 장치는 공간 제약적인 멀티 화학 배터리 충전 애플리케이션을 위해 낮은 부품 수를 제공하는 고효율 동기식 배터리 충전기입니다.
bq24780S 장치는 하이브리드 전력 부스트 모드(이전에는 andquot;터보 부스트 모드andquot;라고 함)를 지원합니다. 시스템 전력 요구량이 어댑터 최대 전력 수준보다 일시적으로 높을 때 배터리 방전 에너지를 시스템에 허용합니다. 따라서 어댑터가 충돌하지 않습니다.
bq24780S 장치는 두 개의 충전 펌프를 사용하여 N 채널 MOSFET(ACFET, RBFET 및 BATFET)을 개별적으로 구동하여 자동 시스템 전원 선택을 수행합니다.
SMBus를 통해 시스템 전력 관리 마이크로컨트롤러는 높은 조정 정확도로 입력 전류, 충전 전류, 방전 전류 및 충전 전압 DAC를 프로그래밍합니다.
bq24780S 장치는 호스트가 필요한 경우 CPU 속도를 늦추거나 시스템 전력을 줄이기 위해 어댑터 전류(IADP), 배터리 방전 전류(IDCHG) 및 시스템 전력(PMON)을 모니터링합니다.
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조업체
|
Texas Instruments
|
andnbsp;
|
|
시리즈
|
-
|
andnbsp;
|
|
포장
|
테이프 및amp; 릴(TR)
컷 테이프(CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
배터리 화학
|
멀티 화학
|
andnbsp;
|
|
셀 수
|
1 ~ 4
|
andnbsp;
|
|
전류 - 충전
|
-
|
andnbsp;
|
|
프로그래밍 가능한 기능
|
-
|
andnbsp;
|
|
고장 보호
|
과전류, 과전압, 단락
|
andnbsp;
|
|
충전 전류 - 최대
|
-
|
andnbsp;
|
|
배터리 팩 전압
|
-
|
andnbsp;
|
|
전압 - 공급(최대)
|
24V
|
andnbsp;
|
|
인터페이스
|
SMBus
|
andnbsp;
|
|
작동 온도
|
-40anddeg;C ~ 85anddeg;C (TA)
|
andnbsp;
|
|
장착 유형
|
표면 실장
|
andnbsp;
|
|
패키지 / 케이스
|
28-WFQFN 노출 패드
|
andnbsp;
|
|
공급업체 장치 패키지
|
28-WQFN (4x4)
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
도면
