제품 상세 정보:
결제 및 배송 조건:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| 강조하다: | 1.6GHz 시계 생성기 SPI 제어,5G용 LVDS/PECL 클럭 생성기,산업 온도 시계 발전기 <1ps jitter |
||
AD9531BCPZ 시계 생성기 1.6GHz 출력 Jitter 및lt;1ps 3.3V/5V 공급 SPI 제어 LVDS/PECL 출력 5G/무선/네트워크용 산업 온도
그리고nbsp;
그리고 기능
3개의 완전 통합된 PLL/VCO 코어 (PLL1, PLL2, PLL3)
그리고 PLL1, 분자 N 모드, 12 kHz에서 20 MHz 대역폭
각 PLL에 대한 참조 손실 및 잠금 감지
핀으로 구성 가능한 공통 주파수 변환
전원 가동 시 모든 출력의 자동 동기화
수동 출력 동기화 기능
88 리드 LFCSP에서 사용할 수 있는 패키지
PLL1 세부 정보
분수 N/전수 N 모드
: 선택적으로 외부 VCXO
그리고nbsp: 일정한 정적 단계 오프셋을 위한 고정 지연 모드
그리고nbsp; 2개의 참조 시계 입력
입력 형식: 미분/일종
주파수 범위: 9.5 MHz ~ 260 MHz
참조 전환: 수동/자동
10 초저조동 HSTL/CMOS 출력 최대 400 MHz PLL2 세부 정보
전수-N 모드 (1개의 참조 시계 입력)
입력 형식: 디퍼셜리얼/일체결/크리스탈1
그리고nbsp; 그리고nbsp; 그리고nbsp; 주파수 범위: 9.5 MHz에서 250 MHz
12 HSTL/CMOS 출력 400 MHz까지
PLL3 세부 정보
전수-N 모드 (1개의 참조 시계 입력)
입력 형식: 디퍼셜리얼/일체결/크리스탈1
그리고nbsp; 그리고nbsp; 그리고nbsp; 주파수 범위: 9.5 MHz에서 250 MHz
12개의 HSTL/CMOS 출력 400MHz까지
PLL3 세부 정보
전수-N 모드 (1개의 참조 시계 입력)
주파수 범위: 9.5 MHz ~ 100 MHz
입력 형식: 디퍼셜/크리스탈 (25MHz에서
그리고 50MHz AT-컷 쿼츠 크리스탈 공명기)
그리고 2개의 HSTL/LVDS/CMOS 출력 400 MHz/150 MHz (차별/CMOS)
그리고nbsp;
응용 프로그램
무선 장비 제어기 시계
저조동/단계 소음 시계의 생성 및 배포
SONET, 10GE, 10G FC 및 기타 10Gbps 프로토콜의 클럭 생성 및 변환
40Gbps/100Gbps 네트워크 라인 카드, SONET, 동기 이더넷, OTU2/3/4
앞선 오류 수정 (G.710)
고성능 무선 송신기
ATE 및 고성능 기기
광대역 인프라
이더넷 라인 카드, 스위치 및 라우터
SATA 및 PCI- 익스프레스
그리고nbsp;
설명
AD9531은 멀티 출력 클럭 생성기 기능과 SPI 프로그래밍 출력 주파수 및 형식을 갖춘 3 개의 칩 단계 잠금 루프 (PLL) 코어를 제공합니다.
PLL1는 2개의 참조 입수와 10개의 출력을 제공하며, 사용자가 선택할 수 있는 4개의 루프 구성도 포함합니다.PLL는 하나의 외부 콘덴시터 (또는 시리즈 RC 네트워크) 만 필요로 하는 완전히 통합 된 루프 필터를 가지고 있습니다.PLL1은 최대 400MHz까지의 광범위한 출력 주파수를 제공하며 외부 전압 제어 크리스탈 오시레이터 (VCXO) 와 루프 필터와 함께 작동 할 수 있습니다.통합 전압 제어 오시레이터 (VCO) 와 루프 필터 대신.
PLL2는 정수 N PLL로 하나의 참조 입력과 12개의 출력을 제공합니다.PLL2는 REF2_x 소스에서 400 MHz까지의 출력 주파수를 합성하고 출력 시계를 입력 참조로 동기화합니다..
PLL3는 하나의 참조 입력과 두 개의 출력을 제공합니다. PLL3는 REF3_x 소스에서 최대 400 MHz의 출력 주파수를 합성하고 출력 시계를 입력 참조로 동기화합니다.AD9531은 88 리드 LFCSP에서 제공되며40°C에서 +85°C까지 작동 온도 범위
이 데이터 시트 전체에서 LOR/M4와 같은 다기능 핀은 핀의 전체 이름 또는 단일 기능 (예를 들어, LOR,그 기능만 관련될 때)다른 경우, 이 데이터 시트의 텍스트와 그림은 핀 대신 채널에 대한 참조를 포함합니다. 예를 들어, REF_A는 REF_AP 및 REF_AN 핀 대신 REF_A 채널을 참조합니다.나도 마찬가지야, OUT3_1은 OUT3_1P 및 OUT3_1N 핀 대신 PLL3의 채널 1을 참조합니다. 또한 핀 쌍의 약형 표기법은 각 핀 (예를 들어,REF_Ax는 REF_AN 및 REF_AP 핀을 나타냅니다..).
그리고nbsp;
정보
|
분류
|
그리고nbsp;
|
|
|
제조업자
|
아날로그 디바이스
|
그리고nbsp;
|
|
시리즈
|
-
|
그리고nbsp;
|
|
포장
|
트레이
|
그리고nbsp;
|
|
부분 상태
|
구식
|
그리고nbsp;
|
|
DigiKey 프로그래밍 가능
|
확인되지 않았습니다.
|
그리고nbsp;
|
|
PLL
|
그래요
|
그리고nbsp;
|
|
입력
|
CMOS, LVDS, LVPECL, 크리스탈
|
그리고nbsp;
|
|
출력
|
CMOS, HSTL, LVDS
|
그리고nbsp;
|
|
회로 수
|
3
|
그리고nbsp;
|
|
비율 - 입력:출력
|
2:10, 1:12, 1:2
|
그리고nbsp;
|
|
분차 - 입력:출력
|
네 / 네
|
그리고nbsp;
|
|
주파수 - 최대
|
400MHz
|
그리고nbsp;
|
|
분배자/배수자
|
네 / 네
|
그리고nbsp;
|
|
전압 - 공급
|
1.71V ~ 3.465V
|
그리고nbsp;
|
|
작동 온도
|
-40°C ~ 85°C
|
그리고nbsp;
|
|
장착형
|
표면 마운트
|
그리고nbsp;
|
|
패키지 / 케이스
|
88-VFQFN 노출 패드, CSP
|
그리고nbsp;
|
|
공급자의 장치 패키지
|
88-LFCSP-VQ (12x12)
|
그리고nbsp;
|
|
기본 제품 번호
|
그리고nbsp;

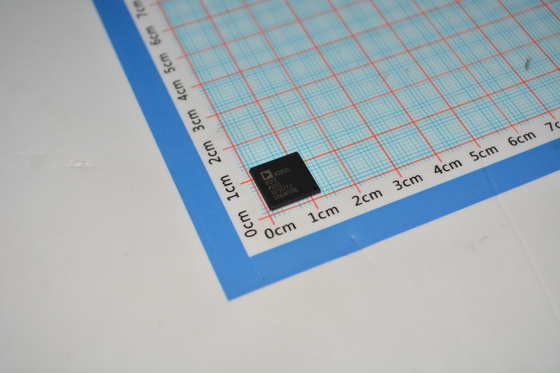

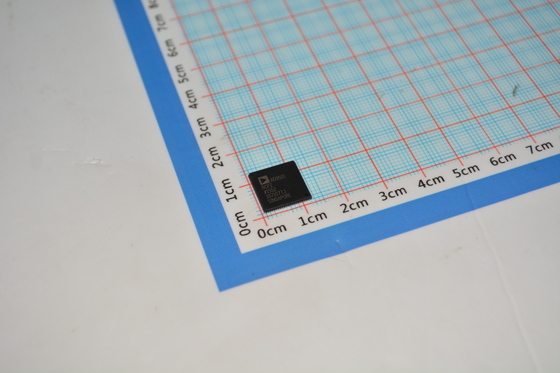

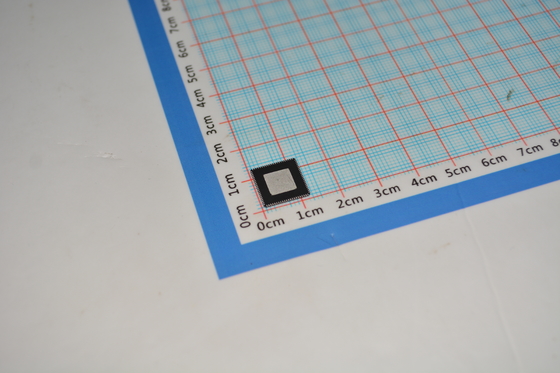

그림
