제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 | ||
| 강조하다: | BQ24296MRGER 리소스 이온 충전 IC,2 단일 셀 배터리 충전기,I2C 제어 리타이온 충전기 |
||

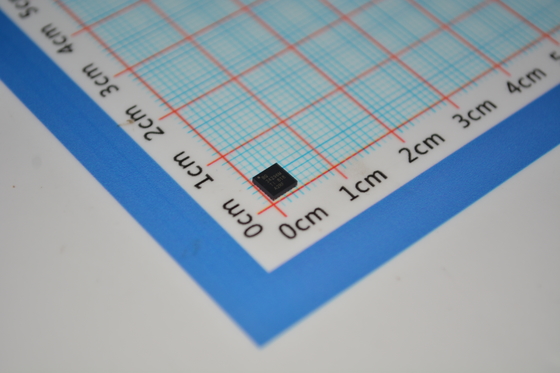

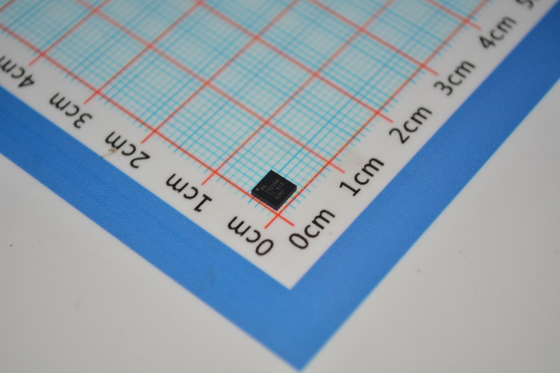

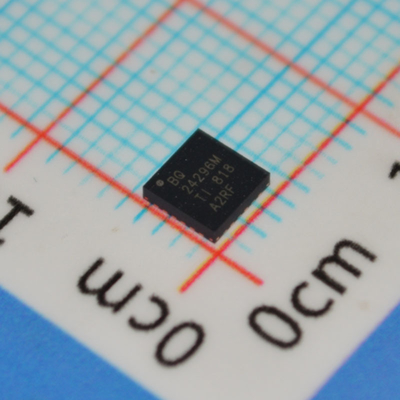

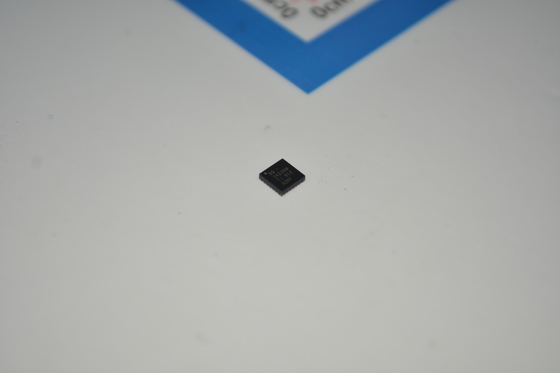

BQ24296MRGER 2A 단일 셀 Li-Ion 충전기, 3.9V-6.2V 입력, I2C 제어, 열 조절, 20V OVP 및 3mm×3mm QFN 패키지
andnbsp;
특징
andbull; 90% 고효율 스위치 모드 3-A 충전기
andbull; 3.9V ~ 6.2V 단일 입력 USB 호환 충전기, 6.4V 과전압 보호
andndash; 입력 전압 및 전류 제한은 USB 2.0 및 USB 3.0 지원
andndash; 입력 전류 제한: 100mA, 150mA, 500mA, 900mA, 1A, 1.5A, 2A, 3A
andbull; USB OTG, 조정 가능한 출력 4.55V ~ 5.5V, 1A 또는 1.5A
andndash; 빠른 OTG 시작 (22ms Typ)
andndash; 90% 5V 부스트 모드 효율
andndash; 정확한 ±15% 히컵 모드 과전류 보호
andbull; Narrow VDC (NVDC) 전원 경로 관리
andndash; 배터리 또는 심하게 방전된 배터리 없이 즉시 시스템 켜짐
andndash; 배터리 보충 모드에서 이상적인 다이오드 작동
andbull; 1.2mm 인덕터용 1.5MHz 스위칭 주파수
andbull; 최적의 시스템 성능 및 상태 보고를 위한 I2C 포트
andbull; 호스트 관리 없이 또는 호스트 관리와 함께 자율 배터리 충전
andndash; 배터리 충전 활성화
andndash; 배터리 충전 사전 조건
andndash; 충전 종료 및 재충전
andbull; 높은 정확도
andndash; ±0.5% 충전 전압 조절
andndash; ±7% 충전 전류 조절
andndash; ±7.5% 입력 전류 조절
andndash; USB OTG 부스트 모드에서 ±3% 출력 전압 조절
andbull; 높은 통합
andndash; 전원 경로 관리
andndash; 동기식 스위칭 MOSFET
andndash; 통합 전류 감지
andndash; 부트스트랩 다이오드
andndash; 내부 루프 보상
andbull; 안전
andndash; OTG 모드에서 충전 및 방전을 위한 배터리 온도 감지
andndash; 배터리 충전 안전 타이머
andndash; 열 조절 및 열 차단
andndash; 입력 및 시스템 과전압 보호
andndash; MOSFET 과전류 보호
andbull; LED 또는 호스트 프로세서용 충전 상태 출력
andbull; 입력 전압 조절을 통한 최대 전력 추적 기능
andbull; 20µA 낮은 배터리 누설 전류 및 배송 모드 지원
andbull; 4mmx4mm VQFN-24 패키지
andnbsp;
응용 분야
andbull; 태블릿 PC, 스마트폰, 인터넷 기기
andbull; 휴대용 오디오 스피커
andnbsp;
설명
bq24296M은 광범위한 스마트폰 및 태블릿 응용 분야에서 1 셀 Li-Ion 및 Li-polymer 배터리를 위한 고도로 통합된 스위치 모드 배터리 충전 관리 및 시스템 전원 경로 관리 장치입니다. 낮은 임피던스 전원 경로는 스위치 모드 작동 효율을 최적화하고, 배터리 충전 시간을 줄이며, 방전 단계에서 배터리 수명을 연장합니다. 충전 및 시스템 설정을 갖춘 I2C 직렬 인터페이스는 이 장치를 진정으로 유연한 솔루션으로 만듭니다.
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조업체
|
Texas Instruments
|
andnbsp;
|
|
시리즈
|
-
|
andnbsp;
|
|
포장
|
테이프 및 릴 (TR)
컷 테이프 (CT)
Digi-Reel®
|
andnbsp;
andnbsp;
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
배터리 화학
|
리튬 이온/폴리머
|
andnbsp;
|
|
셀 수
|
1
|
andnbsp;
|
|
전류 - 충전
|
상수 - 프로그래밍 가능
|
andnbsp;
|
|
프로그래밍 가능한 기능
|
-
|
andnbsp;
|
|
고장 보호
|
과전류, 과열, 과전압
|
andnbsp;
|
|
충전 전류 - 최대
|
3A
|
andnbsp;
|
|
배터리 팩 전압
|
4.2V
|
andnbsp;
|
|
전압 - 공급 (최대)
|
6.2V
|
andnbsp;
|
|
인터페이스
|
I2C
|
andnbsp;
|
|
작동 온도
|
-40°C ~ 85°C (TA)
|
andnbsp;
|
|
장착 유형
|
표면 장착
|
andnbsp;
|
|
패키지 / 케이스
|
24-VFQFN 노출 패드
|
andnbsp;
|
|
공급업체 장치 패키지
|
24-VQFN (4x4)
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
도면
