제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 | ||
| 강조하다: | 3.3V 고정 출력 LDO 조절기,3A 저출력 전압 조절기,TO-263 패키지 산업 전압 조절기 |
||

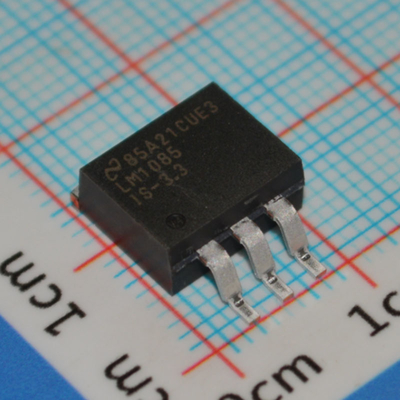

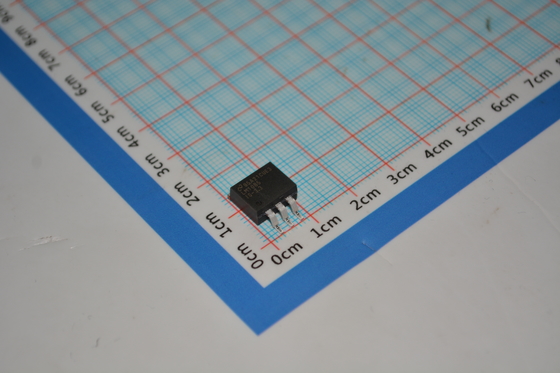

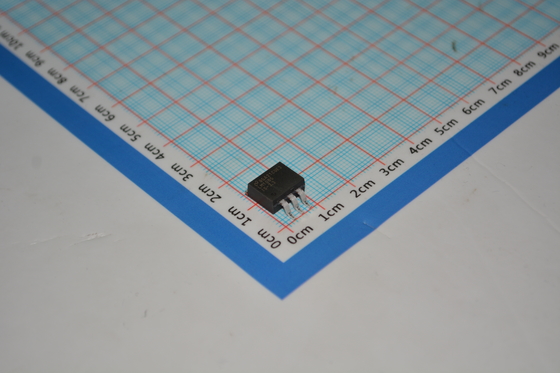

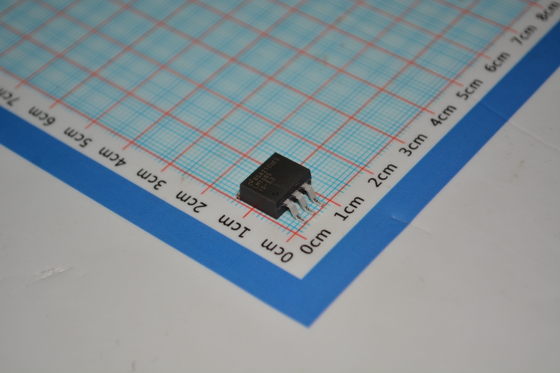

LM1085ISX-3.3 3.3V 고정 3A 출력 저전압 강하(1.5V) 열 및 전류 보호 TO-263 패키지 4.75V-15V 입력 빠른 응답 산업 온도(-40°C ~ +125°C)
특징
• 3.3V, 5.0V, 12V 및 조절 가능 1 버전으로 제공
• 전류 제한 및 열 보호
• 출력 전류 3A
• 라인 조정률 0.015% (일반)
• 부하 조정률 0.1% (일반)
응용 분야
• 고효율 선형 레귤레이터
• 배터리 충전기
• 스위칭 전원 공급 장치용 후속 조정
• 정전류 레귤레이터
• 마이크로프로세서 전원 공급 장치
설명
LM1085는 3A 부하 전류에서 최대 1.5V의 전압 강하를 갖는 레귤레이터입니다. TI의 산업 표준 LM317과 동일한 핀아웃을 가지고 있습니다.
LM1085의 조절 가능한 출력 전압 버전의 출력 전압을 설정하려면 두 개의 저항이 필요합니다. 고정 출력 전압 버전은 조정 저항을 통합합니다.
LM1085 회로에는 제너 트림 밴드갭 레퍼런스, 전류 제한 및 열 차단 기능이 포함되어 있습니다.
5A 버전은 LM1084를, 1.5A 버전은 LM1086을 참조하십시오.
정보
|
카테고리
|
|
|
|
제조사
|
|
|
|
시리즈
|
-
|
|
|
포장
|
테이프 & 릴(TR)
컷 테이프(CT)
Digi-Reel®
|
|
|
부품 상태
|
단종
|
|
|
출력 구성
|
|
|
|
출력 유형
|
|
|
|
레귤레이터 수
|
1
|
|
|
전압 - 입력(최대)
|
27V
|
|
|
전압 - 출력(최소/고정)
|
3.3V
|
|
|
전압 - 출력(최대)
|
-
|
|
|
전압 강하(최대)
|
1.5V @ 3A
|
|
|
전류 - 출력
|
|
|
|
전류 - 대기(Iq)
|
10mA
|
|
|
PSRR
|
72dB(120Hz)
|
|
|
제어 기능
|
-
|
|
|
보호 기능
|
과전류, 과열
|
|
|
작동 온도
|
-40°C ~ 125°C (TJ)
|
|
|
장착 유형
|
표면 실장
|
|
|

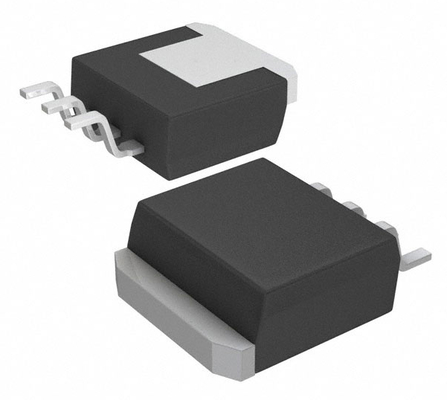

패키지/케이스
|
TO-263-4, D2PAK(3 리드 + 탭), TO-263AA
|
|
|
공급업체 장치 패키지
|
TO-263(DDPAK-3)
|
|
|
기본 제품 번호
|
도면
