제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 | ||
| 강조하다: | ARM7 MCU 32비트 RISC 코어,LPC2131FBD64 산업용 MCU,64KB 플래시 16KB 램 MCU |
||

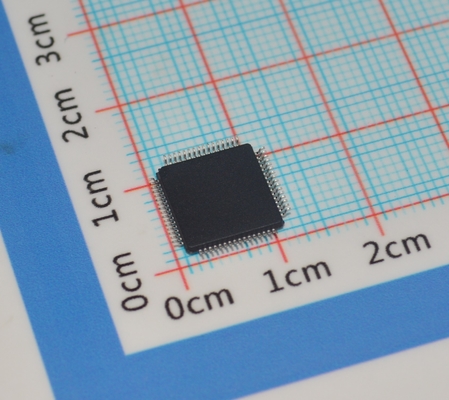

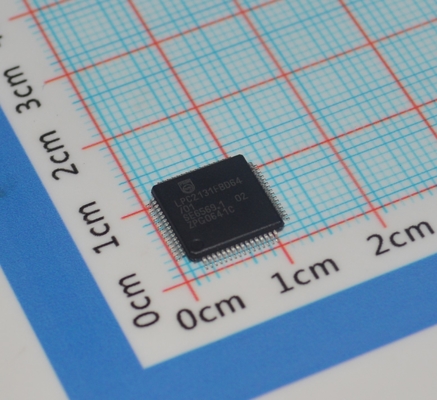

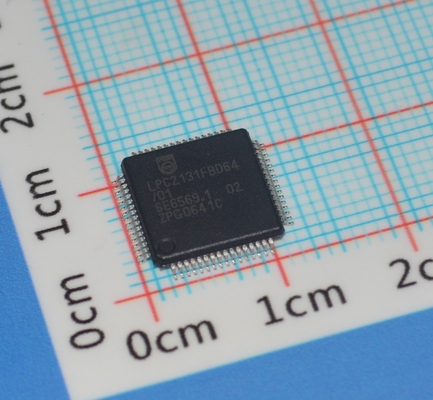

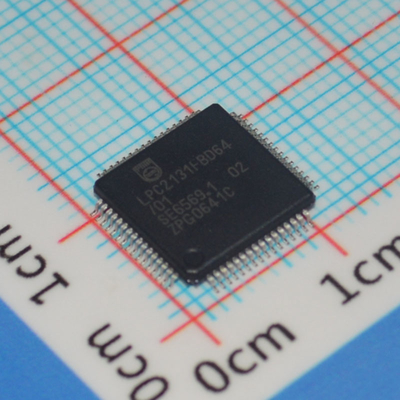

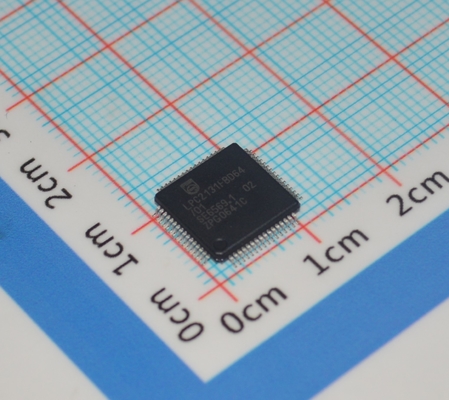

LPC2131FBD64/01, 15 ARM7 MCU 32비트 RISC 코어 64KB 플래시 16KB RAM 60MHz 속도 USB 2.0 2x UART 64-LQFP -40°C ~ +85°C 산업 등급
기능 및 장점
2.1 LPC213x/01 장치로 인한 개선 사항
빠른 GPIO 포트를 통해 원래 LPC213x보다 최대 3.5배 더 빠르게 포트 핀 토글이 가능합니다. 또한 기능에 관계없이 언제든지 포트 핀을 읽을 수 있습니다.
ADC(들)에 대한 전용 결과 레지스터는 인터럽트 오버헤드를 줄입니다.
UART0/1에는 분수 보드 속도 생성기, 자동 보딩 기능 및 하드웨어에서 완전히 구현된 핸드셰이크 흐름 제어가 포함됩니다.
추가 BOD 제어를 통해 전력 소비를 더욱 줄일 수 있습니다.
2.2 LPC213x 및 LPC213x/01에 공통적인 주요 기능
소형 LQFP64 또는 HVQFN64 패키지의 16/32비트 ARM7TDMI-S 마이크로컨트롤러.
8/16/32kB 온칩 정적 RAM 및 32/64/128/256/512kB 온칩 플래시 프로그램 메모리. 128비트 와이드 인터페이스/가속기는 고속 60MHz 작동을 가능하게 합니다.
온칩 부트로더 소프트웨어를 통한 시스템 내 프로그래밍/응용 프로그램 내 프로그래밍(ISP/IAP). 400ms 내 단일 플래시 섹터 또는 전체 칩 지우기 및 1ms 내 256B 프로그래밍.
EmbeddedICE RT 및 Embedded Trace 인터페이스는 온칩 RealMonitor 소프트웨어 및 명령 실행의 고속 추적을 통해 실시간 디버깅을 제공합니다.
하나(LPC2131/32) 또는 두 개(LPC2134/36/38)의 8채널 10비트 ADC는 최대 16개의 아날로그 입력을 제공하며, 변환 시간은 채널당 2.44
s입니다.
단일 10비트 DAC는 가변 아날로그 출력을 제공합니다(LPC2132/34/36/38).
두 개의 32비트 타이머/외부 이벤트 카운터(각각 4개의 캡처 및 4개의 비교 채널 포함), PWM 장치(6개의 출력) 및 워치독.
독립 전원 및 전용 32kHz 클럭 입력을 갖춘 저전력 실시간 클럭.
두 개의 UART(16C550), 두 개의 Fast I2C 버스(400kbit/s), 버퍼링 및 가변 데이터 길이 기능을 갖춘 SPI 및 SSP를 포함한 여러 직렬 인터페이스.
구성 가능한 우선 순위 및 벡터 주소를 갖춘 벡터 인터럽트 컨트롤러.
소형 LQFP64 또는 HVQFN 패키지에서 최대 47개의 5V 허용 범용 I/O 핀.
최대 9개의 에지 또는 레벨 감지 외부 인터럽트 핀 사용 가능.
100us의 정착 시간을 갖춘 프로그래밍 가능한 온칩 PLL에서 사용 가능한 60MHz 최대 CPU 클럭.
온칩 통합 발진기는 1MHz ~ 30MHz 범위의 외부 크리스탈 및 최대 50MHz의 외부 발진기로 작동합니다.
절전 모드에는 유휴 및 전원 끄기가 포함됩니다.
추가 전력 최적화를 위해 주변 장치 기능의 개별 활성화/비활성화 및 주변 장치 클럭 스케일링 다운.
외부 인터럽트 또는 BOD를 통해 전원 끄기 모드에서 프로세서 깨우기.
POR 및 BOD 회로가 있는 단일 전원 공급 장치 칩:
CPU 작동 전압 범위는 3.0V ~ 3.6V(3.3V ±10%)이며 5V 허용 I/O 패드가 있습니다.
일반 설명
제품 데이터 시트 LPC2131/32/34/36/38 마이크로컨트롤러는 실시간 에뮬레이션 및 임베디드 트레이스 지원을 갖춘 16/32비트 ARM7TDMI-S CPU를 기반으로 하며, 마이크로컨트롤러와 32kB, 64kB, 128kB, 256kB 및 512kB의 임베디드 고속 플래시 메모리를 결합합니다. 128비트 와이드 메모리 인터페이스와 고유한 가속기 아키텍처를 통해 최대 클럭 속도로 32비트 코드 실행이 가능합니다. 중요한 코드 크기 응용 프로그램의 경우, 대체 16비트 Thumb 모드는 성능 저하를 최소화하면서 코드를 30% 이상 줄입니다.
작은 크기와 낮은 전력 소비로 인해 이러한 마이크로컨트롤러는 소형화가 핵심 요구 사항인 응용 분야(예: 액세스 제어 및 POS)에 이상적입니다. 다양한 직렬 통신 인터페이스와 8kB, 16kB 및 32kB의 온칩 SRAM 옵션을 통해 통신 게이트웨이 및 프로토콜 변환기, 소프트 모뎀, 음성 인식 및 로우엔드 이미징에 매우 적합하며, 대용량 버퍼 크기와 높은 처리 능력을 모두 제공합니다. 다양한 32비트 타이머, 단일 또는 이중 10비트 8채널 ADC, 10비트 DAC, PWM 채널 및 최대 9개의 에지 또는 레벨 감지 외부 인터럽트 핀을 갖춘 47개의 GPIO 라인은 이러한 마이크로컨트롤러를 산업 제어 및 의료 시스템에 특히 적합하게 만듭니다.
정보
|
카테고리
|
|
|
|
제조업체
|
|
|
|
시리즈
|
|
|
|
포장
|
트레이
|
|
|
부품 상태
|
새로운 디자인용 아님
|
|
|
DigiKey 프로그래밍 가능
|
확인되지 않음
|
|
|
코어 프로세서
|
ARM7®
|
|
|
코어 크기
|
16/32비트
|
|
|
속도
|
60MHz
|
|
|
연결성
|
I2C, Microwire, SPI, SSI, SSP, UART/USART
|
|
|
주변 장치
|
브라운아웃 감지/재설정, POR, PWM, WDT
|
|
|
I/O 수
|
47
|
|
|
프로그램 메모리 크기
|
|
|
|
프로그램 메모리 유형
|
FLASH
|
|
|
EEPROM 크기
|
-
|
|
|
RAM 크기
|
8K x 8
|
|
|
전압 - 공급(Vcc/Vdd)
|
3V ~ 3.6V
|
|
|
데이터 변환기
|
A/D 8x10b SAR; D/A 1x10b
|
|
|
발진기 유형
|
내부
|
|
|
작동 온도
|
-40°C ~ 85°C(TA)
|
|
|
등급
|
-
|
|
|
자격
|
-
|
|
|
장착 유형
|
표면 장착
|
|
|
공급업체 장치 패키지
|
64-LQFP(10x10)
|
|
|
패키지/케이스
|
64-LQFP
|
|
|
기본 제품 번호
|
도면
