제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 | ||
| 강조하다: | LM25118MHX 버크 컨트롤러 IC,4.5V-42V 입력 버크 컨트롤러,500kHz-1MHz 동기 조정 IC |
||

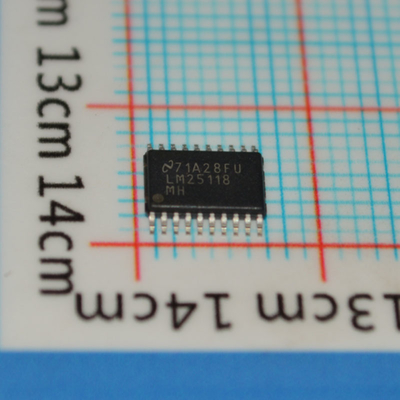

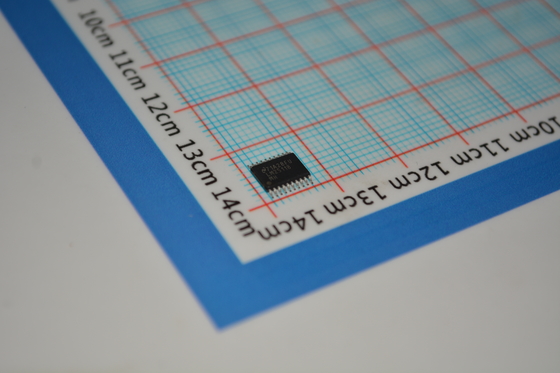

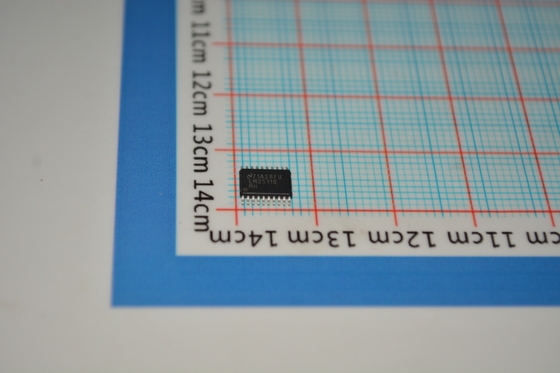

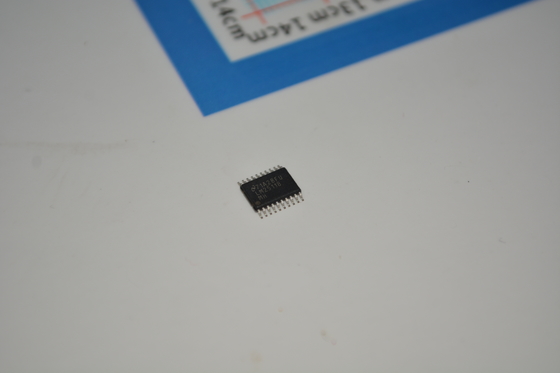

LM25118MHX/NOPB 벅 컨트롤러 4.5V-42V 입력 75V/5A 스위치 500kHz-1MHz 주파수 동기화 정류 조절 가능 UVLO 열 차단 20핀 HTSSOP 광범위 온도
andnbsp;
특징
andbull; 입력 전압 작동 범위 3V ~ 42V
andbull; 에뮬레이션된 피크 전류 모드 제어
andbull; 강압 및 승압 모드 간의 부드러운 전환
andbull; 스위칭 주파수 500KHz로 프로그래밍 가능
andbull; 발진기 동기화 기능
andbull; 내부 고전압 바이어스 레귤레이터
andbull; 통합된 하이 및 로우 사이드 게이트 드라이버
andbull; 프로그래밍 가능한 소프트 스타트 시간
andbull; 초저 셧다운 전류
andbull; 활성화 입력
andbull; 광대역폭 오차 증폭기
andbull; 1.5% 피드백 레퍼런스 정확도
andbull; 열 차단
andbull; 패키지: 20핀 HTSSOP(노출 패드)
andbull; WEBENCHandreg; Power Designer를 사용하여 LM25118로 맞춤형 디자인 생성
andnbsp;
응용 분야
산업용 벅-부스트 전원 공급 장치
andnbsp;
설명
LM25118 광범위 전압 벅-부스트 스위칭 레귤레이터 컨트롤러는 최소한의 외부 부품을 사용하여 고성능, 비용 효율적인 벅-부스트 레귤레이터를 구현하는 데 필요한 모든 기능을 갖추고 있습니다. 벅-부스트 토폴로지는 입력 전압이 출력 전압보다 작거나 클 때 출력 전압 조절을 유지하므로 자동차 응용 분야에 특히 적합합니다. LM25118은 입력 전압이 조절된 출력 전압보다 충분히 클 때 벅 레귤레이터로 작동하며, 입력 전압이 출력에 접근함에 따라 벅-부스트 모드로 점차 전환됩니다. 이 듀얼 모드 접근 방식은 벅 모드에서 최적의 변환 효율과 모드 전환 중 글리치 없는 출력을 통해 광범위한 입력 전압에서 조절을 유지합니다. 이 사용하기 쉬운 컨트롤러에는 하이 사이드 벅 MOSFET 및 로우 사이드 부스트 MOSFET용 드라이버가 포함되어 있습니다. 레귤레이터의 제어 방법은 에뮬레이션된 전류 램프를 사용하는 전류 모드 제어를 기반으로 합니다. 에뮬레이션된 전류 모드 제어는 펄스 폭 변조 회로의 노이즈 감도를 줄여 고입력 전압 응용 분야에 필요한 매우 작은 듀티 사이클을 안정적으로 제어할 수 있습니다. 추가 보호 기능에는 전류 제한, 열 차단 및 활성화 입력이 포함됩니다. 이 장치는 열 발산을 돕기 위해 노출된 다이 부착 패드가 있는 전력 강화 20핀 HTSSOP 패키지로 제공됩니다.
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조업체
|
Texas Instruments
|
andnbsp;
|
|
시리즈
|
-
|
andnbsp;
|
|
포장
|
테이프 및 릴(TR)
컷 테이프(CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
출력 유형
|
트랜지스터 드라이버
|
andnbsp;
|
|
기능
|
승압, 강압
|
andnbsp;
|
|
출력 구성
|
양수
|
andnbsp;
|
|
토폴로지
|
벅, 부스트
|
andnbsp;
|
|
출력 수
|
1
|
andnbsp;
|
|
출력 위상
|
1
|
andnbsp;
|
|
전압 - 공급(Vcc/Vdd)
|
3V ~ 42V
|
andnbsp;
|
|
주파수 - 스위칭
|
최대 500kHz
|
andnbsp;
|
|
듀티 사이클(최대)
|
75%
|
andnbsp;
|
|
동기식 정류기
|
아니요
|
andnbsp;
|
|
클럭 동기화
|
예
|
andnbsp;
|
|
직렬 인터페이스
|
-
|
andnbsp;
|
|
제어 기능
|
활성화, 주파수 제어, 램프, 소프트 스타트
|
andnbsp;
|
|
작동 온도
|
-40anddeg;C ~ 125anddeg;C (TJ)
|
andnbsp;
|
|
장착 유형
|
표면 장착
|
andnbsp;
|
|
패키지 / 케이스
|
20-PowerTSSOP(0.173andquot;, 4.40mm 너비)
|
andnbsp;
|
|
공급업체 장치 패키지
|
20-HTSSOP
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
도면
