제품 상세 정보:
결제 및 배송 조건:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| 강조하다: | LTC3454EDD I2C 제어 장치와 함께 버크 부스트 변환기,고효율 1.5A 버크 부스트 변환 IC,3mm DFN 패키지 버크 부스트 변환기 |
||
LTC3454EDD#PBF 고효율 1.5A 벅-부스트 컨버터, 2.7-5.5V 입력, 92% 최대 효율, I²C 제어, 저잡음, 2.5µA 셧다운, 소형 3mm x 3mm DFN 패키지
andnbsp;
특징
n 높은 효율: 토치 모드에서 일반적으로 90% 이상, 플래시 모드에서 80% 이상
n 넓은 VIN 범위: 2.7V ~ 5.5V
n 최대 1A 연속 출력 전류
n 3.5% LED 전류 프로그래밍 정확도
n 내부 소프트 스타트
n 개방/단락 LED 보호
n 정주파수 1MHz 작동
n 제로 셧다운 전류
n 과열 보호

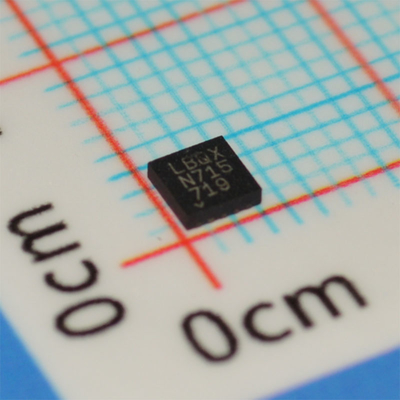

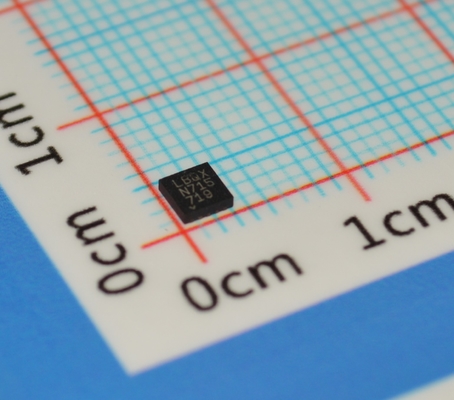

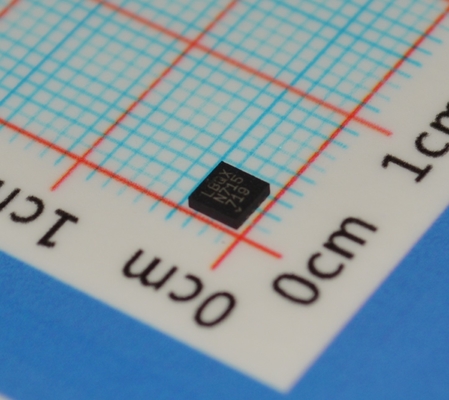

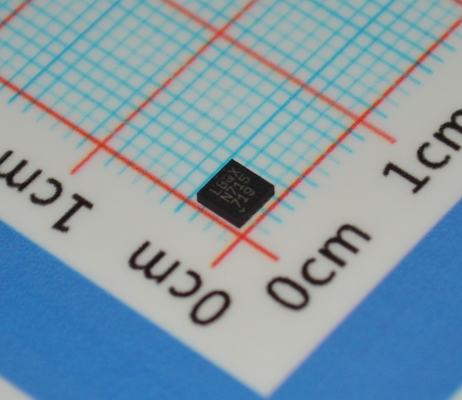

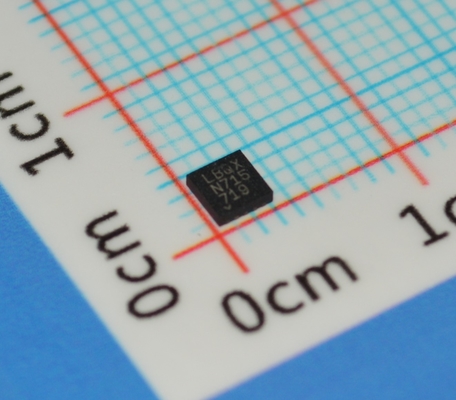

n 소형 열 강화 10핀 (3mm x 3mm) DFN 패키지
andnbsp;
응용 분야
n 휴대폰 카메라 플래시
n 휴대폰 토치 조명
n 디지털 카메라
n PDA
n 기타 Li-Ion LED 드라이버
andnbsp;
설명
LTC®3454는 단일 고전력 LED를 단일 셀 Li-Ion 배터리 입력에서 최대 1A의 전류로 구동하도록 최적화된 동기식 벅-부스트 DC/DC 컨버터입니다. 이 레귤레이터는 입력 전압 및 LED 순방향 전압에 따라 동기식 벅, 동기식 부스트 또는 벅-부스트 모드로 작동합니다. Li-Ion 배터리의 전체 사용 가능한 범위(2.7V ~ 4.2V)에서 PLED/PIN 효율이 90% 이상을 달성할 수 있습니다.
LED 전류는 셧다운을 포함하여 4단계 중 하나로 프로그래밍 가능하며, 이중 외부 저항 및 이중 활성화 입력을 사용합니다. 셧다운 시에는 공급 전류가 소모되지 않습니다.
1MHz의 높은 정주파수 작동으로 소형 외부 부품을 사용할 수 있습니다. LTC3454는 낮은 프로파일(0.75mm) 열 강화 10핀(3mm x 3mm) DFN 패키지로 제공됩니다.
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조업체
|
Analog Devices Inc.
|
andnbsp;
|
|
시리즈
|
-
|
andnbsp;
|
|
포장
|
튜브
|
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
유형
|
DC DC 레귤레이터
|
andnbsp;
|
|
토폴로지
|
강압(벅), 승압(부스트)
|
andnbsp;
|
|
내부 스위치
|
예
|
andnbsp;
|
|
출력 수
|
1
|
andnbsp;
|
|
전압 - 공급(최소)
|
2.7V
|
andnbsp;
|
|
전압 - 공급(최대)
|
5.5V
|
andnbsp;
|
|
전압 - 출력
|
5.15V
|
andnbsp;
|
|
전류 - 출력/채널
|
1A
|
andnbsp;
|
|
주파수
|
1MHz
|
andnbsp;
|
|
디밍
|
-
|
andnbsp;
|
|
응용 분야
|
카메라 플래시
|
andnbsp;
|
|
작동 온도
|
-40°C ~ 85°C (TA)
|
andnbsp;
|
|
장착 유형
|
표면 장착
|
andnbsp;
|
|
패키지/케이스
|
10-WFDFN 노출 패드
|
andnbsp;
|
|
공급업체 장치 패키지
|
10-DFN (3x3)
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
도면
