제품 상세 정보:
결제 및 배송 조건:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| 강조하다: | 5V 1A 동기 벅 조절기,LTC3624IMSE-5 버크 조절기 95% 효율,3mm × 3mm MSOP-10 버크 조절기 |
||

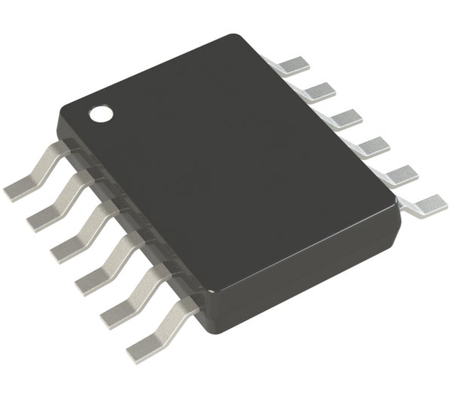

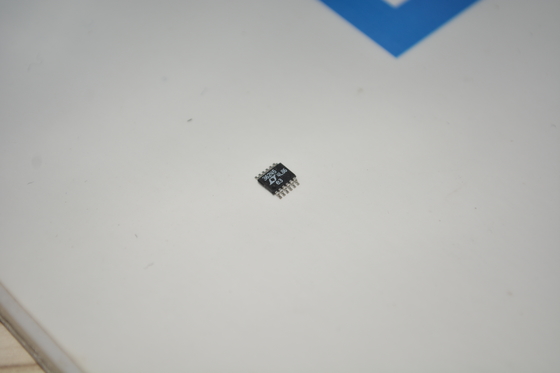

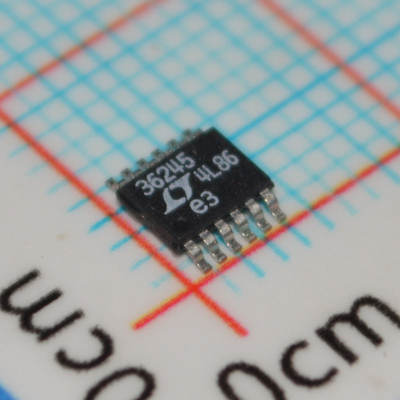

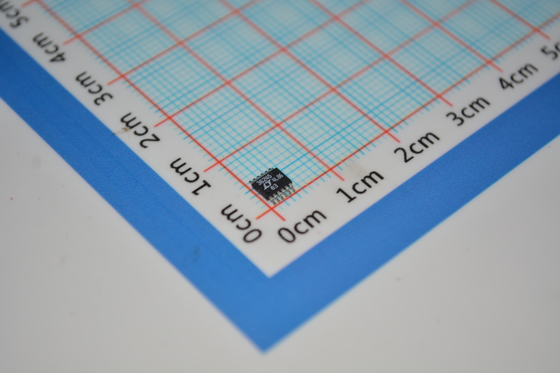

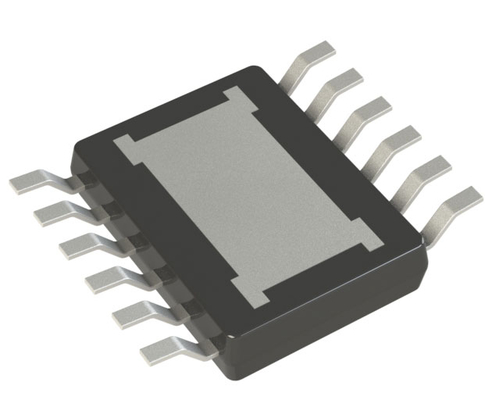

LTC3624IMSE-5 5V 1A 동기식 벅 레귤레이터, 95% 효율, 2.7-5.5V 입력, 2.25MHz 스위칭, <1µA 셧다운, 3mm × 3mm MSOP-10 패키지
andnbsp;
특징
n 넓은 VIN 범위: 2.7V ~ 17V
n 넓은 VOUT 범위: 0.6V ~ VIN
n 최대 95% 효율
n 낮은 IQ: 3.5µA, 제로 전류 셧다운
n 고정 주파수 (1MHz/2.25MHz)
n 고정 VOUT 옵션 사용 가능
n 초저 IQ로 낮은 드롭아웃 작동 (100% 듀티 사이클)
n 2A 정격 출력 전류
n ±1% 출력 전압 정확도
n 우수한 라인 및 부하 과도 응답을 위한 전류 모드 작동
n 외부 클럭으로 동기화 가능
n 펄스 스키핑, 강제 연속, Burst Mode® 작동
n 내부 보상 및 소프트 스타트
n 과열 보호
n 소형 8-리드 DFN (3mm × 3mm) 패키지
andnbsp;
응용 분야
n 배터리 구동 장비
n 휴대용 계측기
n 비상 라디오
n 범용 스텝다운 전원 공급 장치
andnbsp;
설명
LTC®3624/LTC3624-2는 고효율 17V, 2A 동기식 모놀리식 스텝다운 레귤레이터입니다. 스위칭 주파수는 ±40% 동기화 범위를 갖는 1MHz (LTC3624) 또는 2.25MHz (LTC3624-2)로 고정됩니다. 이 레귤레이터는 초저 정지 전류와 넓은 VOUT 범위에서 높은 효율을 특징으로 합니다.
스텝다운 레귤레이터는 2.7V ~ 17V의 입력 전압 범위에서 작동하며 최대 2A의 출력 전류를 제공하면서 0.6V ~ VIN의 조정 가능한 출력 범위를 제공합니다. 사용자가 가벼운 부하 효율을 위해 리플 노이즈를 절충할 수 있도록 사용자 선택 가능 모드 입력이 제공됩니다. Burst Mode 작동은 가벼운 부하에서 가장 높은 효율을 제공하는 반면, 펄스 스키핑 모드는 가장 낮은 전압 리플을 제공합니다. MODE 핀은 스위칭 주파수를 외부 클럭에 동기화하는 데에도 사용할 수 있습니다.
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조사
|
andnbsp;
|
|
|
시리즈
|
-
|
andnbsp;
|
|
포장
|
튜브
|
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
기능
|
스텝다운
|
andnbsp;
|
|
출력 구성
|
양극
|
andnbsp;
|
|
토폴로지
|
andnbsp;
|
|
|
출력 유형
|
andnbsp;
|
|
|
출력 수
|
1
|
andnbsp;
|
|
전압 - 입력 (최소)
|
2.7V
|
andnbsp;
|
|
전압 - 입력 (최대)
|
17V
|
andnbsp;
|
|
전압 - 출력 (최소/고정)
|
andnbsp;
|
|
|
전압 - 출력 (최대)
|
-
|
andnbsp;
|
|
전류 - 출력
|
andnbsp;
|
|
|
주파수 - 스위칭
|
1MHz
|
andnbsp;
|
|
동기식 정류기
|
예
|
andnbsp;
|
|
작동 온도
|
-40°C ~ 125°C (TJ)
|
andnbsp;
|
|
장착 유형
|
표면 장착
|
andnbsp;
|
|
패키지 / 케이스
|
andnbsp;
|
|
|
공급업체 장치 패키지
|
12-MSOP-EP
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
도면
