제품 상세 정보:
결제 및 배송 조건:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| 강조하다: | MAX7221EWG+T LED 디스플레이 드라이버,SPI 인터페이스 LED 드라이버 IC,24핀 SOIC LED 컨트롤러 |
||

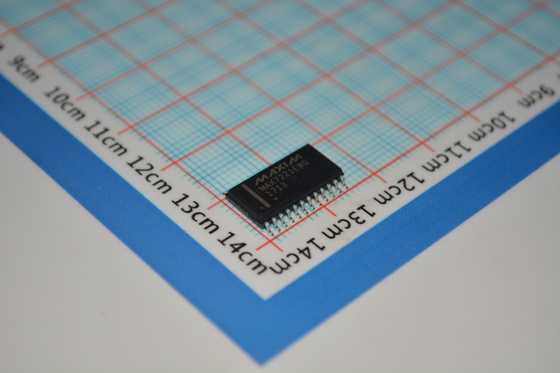

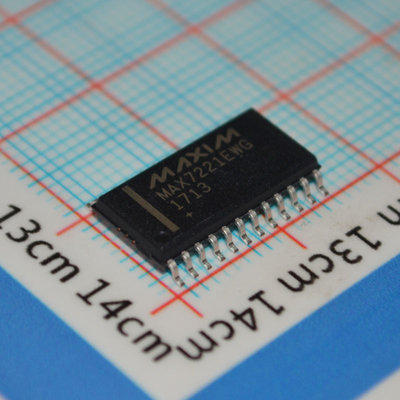

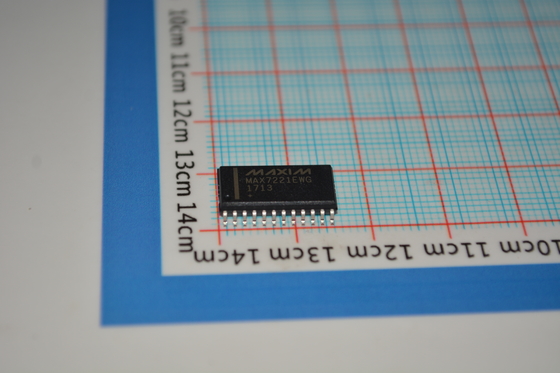

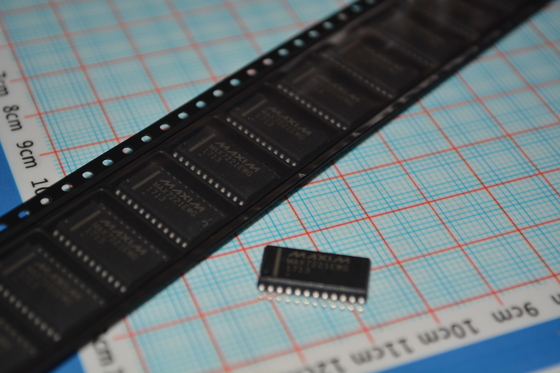

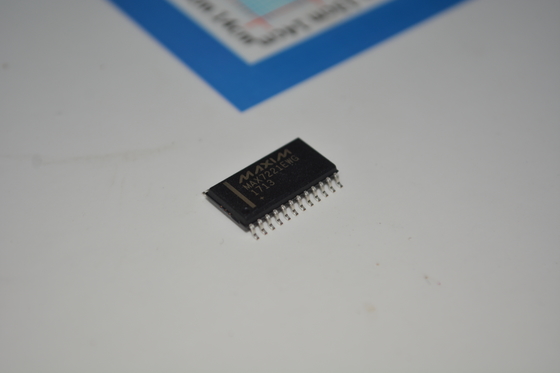

MAX7221EWG+T 8자리 LED 디스플레이 드라이버 SPI 인터페이스 10MHz 시리즈 데이터 레이트 2.7V-5.5V 운영 개별 LED 제어 및 24 핀 넓은 SOIC 패키지
그리고nbsp;
특징
● 10MHz 일련 인터페이스
● 개별 LED 세그먼트 제어
● 디코드/디코드 없는 숫자 선택
● 150andmu: 저전력 차단 (데이터 보존)
● 디지털 및 아날로그 밝기 조절
● 전원 켜면 화면 은 비어
● LED 디스플레이 를 구동 한다
● 낮은 EMI를 위한 제한된 세그먼트 드라이버 (MAX7221)
● SPI, QSPI, MICROWIRE 일련 인터페이스 (MAX7221)
● 24핀 DIP 및 SO 패키지
그리고nbsp;
신청서
● 바 그래프 디스플레이
● 산업용 컨트롤러
● 패널 미터
● LED 매트릭스 디스플레이
그리고nbsp;
설명
MAX7219/MAX7221은 마이크로프로세서 (andmu;P) 와 최대 8자리 7개 세그먼트 수치 LED 디스플레이, 바 그래프 디스플레이,또는 64개의 개별 LED칩에 BCD 코드-B 디코더, 멀티플렉스 스캔 회로, 세그먼트 및 숫자 드라이버, 각 숫자를 저장하는 8x8 정적 RAM이 포함되어 있습니다.모든 LED에 대한 세그먼트 전류를 설정하는 데는 하나의 외부 저항만 필요합니다.MAX7221은 SPIandtrade, QSPIandtrade, 그리고 MICROWIREandtrade와 호환되며 EMI를 줄이기 위해 제한된 세그먼트 드라이버를 가지고 있습니다.
편리한 4 와이어 직렬 인터페이스는 모든 일반적인 andmu;P에 연결됩니다. 전체 디스플레이를 다시 작성하지 않고 개별 숫자를 주소화하고 업데이트 할 수 있습니다.MAX7219/MAX7221 또한 사용자가 각 숫자에 대한 코드-B 해독 또는 해독을 선택 할 수 있습니다.
장치는 150andmu;A 저전력 종료 모드, 아날로그 및 디지털 밝기 제어, 사용자가 1에서 8자리까지 표시 할 수있는 스캔 제한 레지스터,그리고 모든 LED를 켜게 하는 테스트 모드.
3V 동작 또는 세그먼트 깜박이는 동작을 요구하는 애플리케이션은 MAX6951 데이터 시트를 참조하십시오.
그리고nbsp;
정보
|
분류
|
그리고nbsp;
|
|
|
제조업자
|
아날로그 디바이스 인크/맥심 통합
|
그리고nbsp;
|
|
시리즈
|
-
|
그리고nbsp;
|
|
포장
|
테이프와 롤 (TR)
절단 테이프 (CT)
디지-리랜드레그
|
그리고nbsp;
그리고nbsp;
그리고nbsp;
|
|
부분 상태
|
액티브
|
그리고nbsp;
|
|
디스플레이 타입
|
LED
|
그리고nbsp;
|
|
구성
|
7 세그먼트 + DP
|
그리고nbsp;
|
|
인터페이스
|
4선 연속
|
그리고nbsp;
|
|
숫자 또는 문자
|
8자리
|
그리고nbsp;
|
|
전류 - 공급
|
330mA
|
그리고nbsp;
|
|
전압 - 공급
|
4V ~ 5.5V
|
그리고nbsp;
|
|
작동 온도
|
-40°C ~ 85°C
|
그리고nbsp;
|
|
장착형
|
표면 마운트
|
그리고nbsp;
|
|
패키지 / 케이스
|
24-SOIC (0.295andquot, 7.50mm 너비)
|
그리고nbsp;
|
|
공급자의 장치 패키지
|
24-SOIC
|
그리고nbsp;
|
|
기본 제품 번호
|
그리고nbsp;
그림
