제품 상세 정보:
결제 및 배송 조건:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| 강조하다: | 릴-레일 I/O와 함께 듀얼 오프 앰프,낮은 전류 1.8mA 오프 앰프,8-핀 SOIC 패키지 오프 앰프 |
||

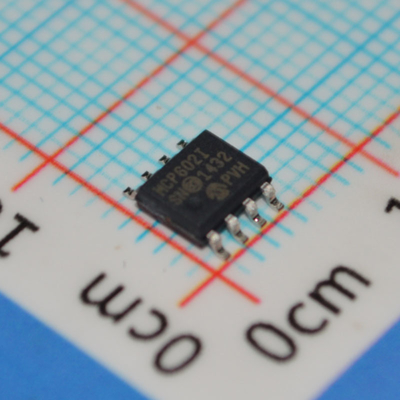

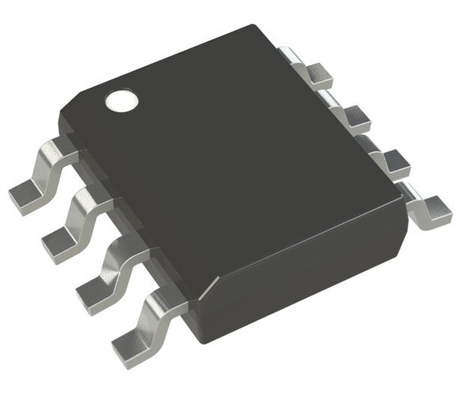

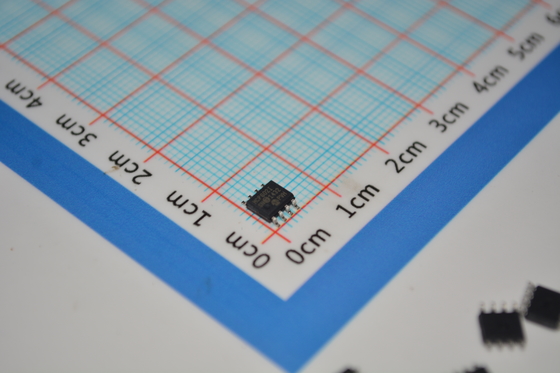

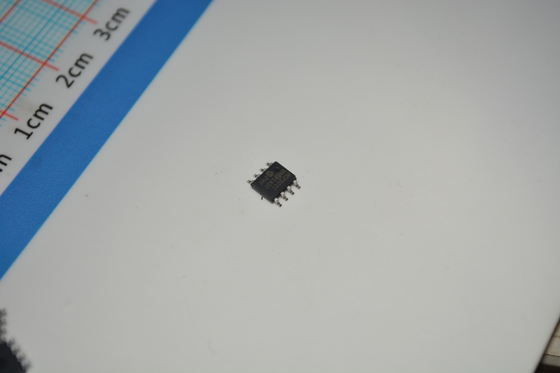

MCP602-I/SN 2.7V-6V 듀얼 연산 증폭기, 10MHz 대역폭, 낮은 1.8mA 전류, Rail-to-Rail I/O, 3V/5V 작동 및 8핀 SOIC 패키지
andnbsp;
특징
andbull; 단일 전원: 2.7V ~ 6.0V
andbull; Rail-to-Rail 출력
andbull; 입력 범위는 접지 포함
andbull; 이득 대역폭 곱: 2.8 MHz (일반)
andbull; 단위 이득 안정
andbull; 낮은 대기 전류: 230 andmicro;A/증폭기 (일반)
andbull; 칩 선택 (CS ): MCP603 전용
andbull; 온도 범위:
andnbsp; - 산업용: -40anddeg;C ~ +85anddeg;C
andnbsp; - 확장: -40anddeg;C ~ +125anddeg;C
andbull; 싱글, 듀얼 및 쿼드 사용 가능
andnbsp;
응용 분야
andbull; 휴대용 장비
andbull; A/D 컨버터 드라이버
andbull; 포토 다이오드 프리앰프
andbull; 아날로그 필터
andbull; 데이터 수집
andbull; 노트북 및 PDA
andbull; 센서 인터페이스
andnbsp;
설명
Microchip Technology Inc. MCP601/1R/2/3/4 제품군의 저전력 연산 증폭기(op amp)는 싱글(MCP601), 칩 선택(CS )이 있는 싱글(MCP603), 듀얼(MCP602) 및 쿼드(MCP604) 구성으로 제공됩니다. 이 연산 증폭기는 낮은 바이어스 전류, 고속 작동, 높은 개방 루프 이득 및 레일 투 레일 출력 스윙을 제공하는 고급 CMOS 기술을 사용합니다. 이 제품은 2.7V만큼 낮은 단일 전원 전압으로 작동하며 증폭기당 230 andmicro;A(일반)의 대기 전류를 소모합니다. 또한 공통 모드 입력 전압 범위는 접지보다 0.3V 낮아 단일 전원 작동에 이상적인 증폭기입니다.
이 장치는 낮은 대기 전류로 인해 저전력, 배터리 작동 회로에 적합하며, 넓은 대역폭으로 인해 A/D 변환 드라이버 증폭기 또는 낮은 입력 바이어스 전류로 인해 앨리어싱 방지 필터에 적합합니다.
MCP601, MCP602 및 MCP603은 표준 8핀 PDIP, SOIC 및 TSSOP 패키지로 제공됩니다. MCP601 및 MCP601R은 표준 5핀 SOT-23 패키지로도 제공되며, MCP603은 표준 6핀 SOT-23 패키지로 제공됩니다. MCP604는 표준 14핀 PDIP, SOIC 및 TSSOP 패키지로 제공됩니다.
MCP601/1R/2/3/4 제품군은 산업 및 확장 온도 범위에서 사용할 수 있으며 2.7V ~ 6.0V의 전원 공급 범위가 있습니다.
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조사
|
andnbsp;
|
|
|
시리즈
|
-
|
andnbsp;
|
|
포장
|
튜브
|
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
증폭기 유형
|
andnbsp;
|
|
|
회로 수
|
2
|
andnbsp;
|
|
출력 유형
|
Rail-to-Rail
|
andnbsp;
|
|
슬루율
|
2.3V/andmicro;s
|
andnbsp;
|
|
이득 대역폭 곱
|
2.8 MHz
|
andnbsp;
|
|
전류 - 입력 바이어스
|
1 pA
|
andnbsp;
|
|
전압 - 입력 오프셋
|
700 andmicro;V
|
andnbsp;
|
|
전류 - 공급
|
230andmicro;A (x2 채널)
|
andnbsp;
|
|
전류 - 출력/채널
|
22 mA
|
andnbsp;
|
|
전압 - 공급 범위 (최소)
|
2.7 V
|
andnbsp;
|
|
전압 - 공급 범위 (최대)
|
6 V
|
andnbsp;
|
|
작동 온도
|
-40anddeg;C ~ 85anddeg;C (TA)
|
andnbsp;
|
|
장착 유형
|
표면 장착
|
andnbsp;
|
|
패키지/케이스
|
8-SOIC (0.154andquot;, 3.90mm 너비)
|
andnbsp;
|
|
공급업체 장치 패키지
|
8-SOIC
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
도면
