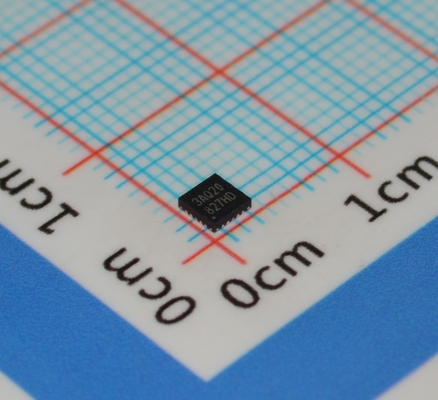

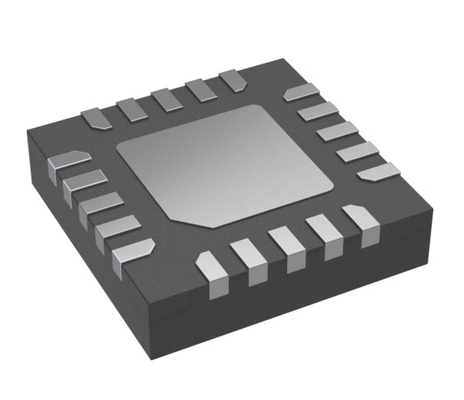

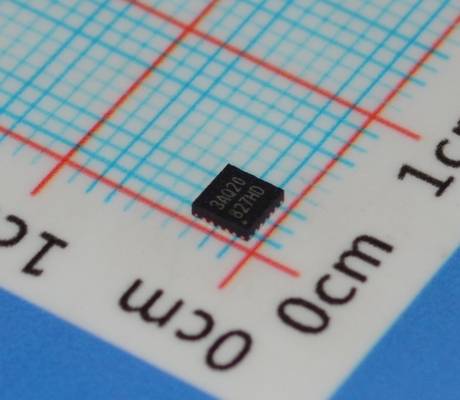

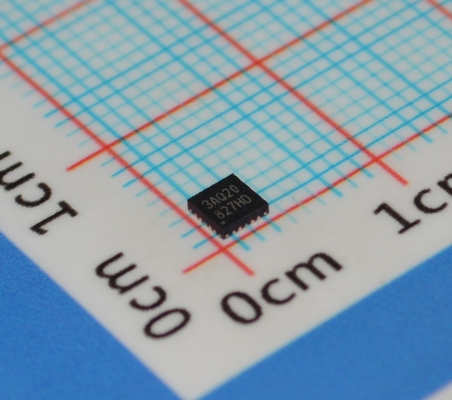

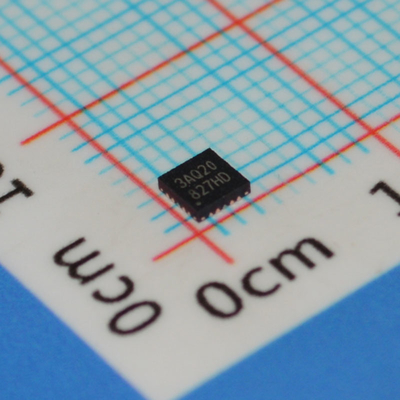

N76E003AQ20 20MHz 8051 기반 MCU, 18KB 플래시, 1KB SRAM, 12비트 ADC, 16 PWM, UART/SPI/I²C, 2.4V-5.5V 작동, 20핀 TSSOP 패키지

N76E003AQ20 20MHz 8051 기반 MCU, 18KB 플래시, 1KB SRAM, 12비트 ADC, 16 PWM, UART/SPI/Iandsup2;C, 2.4V-5.5V 작동, 20핀 TSSOP 패키지

andnbsp;

특징
CPU:
완전 정적 설계 8비트 고성능 1T 8051 기반 CMOS 마이크로컨트롤러.

MCS-51과 완벽하게 호환되는 명령어 세트.

4단계 우선순위 인터럽트 기능.

듀얼 데이터 포인터 (DPTR).

작동:
2.4V ~ 5.5V의 넓은 공급 전압.

최대 16MHz의 넓은 작동 주파수

산업용 온도 등급: -40and#39;C ~ +105℃C

메모리:
최대 18K 바이트의 사용자 코드용 APROM.

사용자가 개발한 부트 코드를 유연하게 제공하는 구성 가능한 4K/3K/2K/1K/0K 바이트의 LDROM.

각 128 바이트 페이지로 누적된 플래시 메모리.

내장된 In-Application-Programmable (lAP).

보안을 위한 코드 잠금.
256 바이트 온칩 RAM.

MOVX 명령어로 액세스되는 추가 768 바이트 온칩 보조 RAM (XRAM).

3채널 입력 캡처 모듈과 9개의 입력 핀을 선택할 수 있는 16비트 타이머 2개.

UART의 전송 속도 클럭 소스가 될 수 있는 16비트 자동 재로드 타이머 3개.

타이머용 16비트 PWM 카운터 인터럽트.
전용 10kHz 내부 소스에 의해 클럭되는 프로그래밍 가능한 워치독 타이머 (WDT).

전력 감소 모드에서 자체 시간 재기동을 위한 전용 자체 기동 타이머 (WKT).
프레임 오류 감지 및 자동 주소 인식을 갖춘 2개의 전이중 UART 포트. UART0의 TXD 및 RXD 핀은 소프트웨어를 통해 교환 가능.

시스템 클럭이 16MHz일 때 최대 8Mbps의 마스터 및 슬레이브 모드를 갖춘 1개의 SPl 포트.
최대 400kbps 데이터 속도의 마스터 및 슬레이브 모드를 갖춘 1개의 iand#39;C 버스.

모터 제어를 위한 다양한 모드 및 오류 브레이크 기능을 갖춘 3쌍, 6채널 펄스 폭 변조기 (PWM) 출력, 10개의 출력 핀을 선택할 수 있으며 최대 16비트 해상도.

모든 l/0 포트에 공유되는 8채널 핀 인터럽트, 에지/레벨 감지의 가변 구성.

12비트 ADC 1개, 최대 500ksps 변환 속도, 하드웨어 트리거 및 변환 결과 비교로 모터 제어 용이.

전력 관리:
2개의 전력 감소 모드: 유휴 및 전원 끄기 모드.

전원 모니터:
저전력 모드를 사용할 수 있는 브라운아웃 감지 (BOD), 4단계 선택, 인터럽트 또는 재설정 옵션.

전원 켜기 재설정 (POR)

강력한 ESD 및 EFT 내성.

개발 도구:
KElLandquot;andquot; 개발 환경을 갖춘 Nuvoton 온칩 디버거 (OCD).

Nuvoton 인-서킷 프로그래머 (lCP).
UART를 통한 Nuvoton 인-시스템 프로그래밍 (ISP)

andnbsp;

설명

N76E003은 임베디드 플래시 타입, 8비트 고성능 1T 8051 기반 마이크로컨트롤러입니다. 명령어 세트는 표준 80C51과 완벽하게 호환되며 성능이 향상되었습니다.

N76E003에는 사용자 코드가 상주하는 APROM이라는 최대 18K 바이트의 메인 플래시가 포함되어 있습니다. N76E003 플래시는 온칩 펌웨어 업데이트를 가능하게 하는 In-Application-Programming (lAP) 기능을 지원합니다. lAP는 또한 사용자 코드 배열의 모든 블록을 비휘발성 데이터 저장소로 구성하여 lAP로 쓰고 lAP 또는 MOVC 명령어로 읽을 수 있도록 합니다. ISP (In-System-Programming)를 수행하기 위해 부트 코드가 일반적으로 상주하는 LDROM이라는 추가 플래시가 있습니다. LDROM 크기는 최대 4K 바이트로 구성할 수 있습니다. 프로그래밍 및 검증을 용이하게 하기 위해 플래시는 병렬 라이터 또는 인-서킷 프로그래밍 (lCP)으로 전자적으로 프로그래밍하고 읽을 수 있습니다. 코드가 확인되면 사용자는 보안을 위해 코드를 잠글 수 있습니다.

N76E003은 256 바이트의 SRAM, 768 바이트의 보조 RAM (XRAM), 최대 18개의 범용 l/0, 2개의 16비트 타이머/카운터 0/1, 3채널 입력 캡처 모듈이 있는 1개의 16비트 타이머2, 1개의 워치독 타이머 (wDT), 1개의 자체 기동 타이머 (WKT), 범용 또는 전송 속도 생성기용 1개의 16비트 자동 재로드 타이머3, 프레임 오류 감지 및 자동 주소 인식을 갖춘 2개의 UART, 1개의 SPl, 1개의 land#39;C, 5개의 향상된 PWM 출력 채널, 모든 l0에 대한 8채널 공유 핀 인터럽트 및 1개의 12비트 ADC를 포함한 풍부한 주변 장치를 제공합니다. 주변 장치에는 4단계 우선순위 인터럽트 기능이 있는 18개의 소스가 장착되어 있습니다.

N76E003에는 3개의 클럭 소스가 장착되어 있으며 소프트웨어를 통해 즉시 전환을 지원합니다. 3개의 클럭 소스에는 외부 클럭 입력, 10kHz 내부 발진기 및 실온에서 +1%로 공장에서 조정된 16MHz 내부 정밀 발진기가 포함됩니다. N76E003은 전원 켜기/끄기 시퀀스를 안정화하여 높은 신뢰성 시스템 설계를 위한 전원 켜기 재설정 및 4단계 브라운아웃 감지와 같은 추가 전원 모니터링 감지를 제공합니다.

N76E003 마이크로컨트롤러 작동은 소프트웨어로 선택 가능한 2개의 경제적인 전원 모드인 유휴 및 전원 끄기 모드로 전력 소비를 줄여 매우 낮은 전력을 소비합니다. 유휴 모드는 CPU 클럭을 끄지만 주변 장치 작동을 계속 허용합니다. 전원 끄기 모드는 최소 전력 소비를 위해 전체 시스템 클럭을 중지합니다. N76E003의 시스템 클럭은 소프트웨어 클럭 분주기를 통해 속도를 늦출 수도 있으며, 이는 실행 성능과 전력 소비 간의 유연성을 허용합니다.

고성능 CPU 코어와 풍부하고 잘 설계된 주변 장치를 통해 N76E003은 범용, 가전 제품 또는 모터 제어 시스템 구현을 충족하는 데 도움이 됩니다.
