| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 |

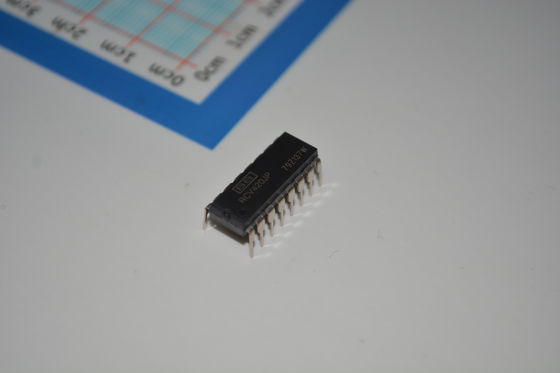

RCV420JP 정밀 4-20mA 루프 전원 수신기, 0.1% 정확도 전압 출력, 온칩 레퍼런스, 초저 드리프트 및 노이즈, 견고한 산업 시스템용
특징
l 완전한 4-20mA ~ 0-5V 변환
l 내부 감지 저항
l 정밀 10V 레퍼런스
l 내장 레벨 시프팅
l ±40V 공통 모드 입력 범위
l 0.1% 전체 변환 정확도
l 높은 노이즈 내성: 86dB CMR
응용 분야
l 공정 제어
l 산업 제어
l 공장 자동화
l 데이터 수집
l SCADA
l RTU
l ESD
l 기계 모니터링
설명
RCV420은 4–20mA 입력 신호를 0–5V 출력 신호로 변환하도록 설계된 정밀 전류 루프 수신기입니다. 단일 칩 회로로, 저렴한 비용으로 높은 신뢰성을 제공합니다. 이 회로는 프리미엄급 연산 증폭기, 온칩 정밀 저항 네트워크 및 정밀 10V 레퍼런스로 구성됩니다. RCV420은 0.1% 전체 변환 정확도, 86dB CMR 및 ±40V 공통 모드 입력 범위를 특징으로 합니다.
이 회로는 전체 범위에서 1.5V만 강하되므로, 추가 계측기 부하가 포함된 루프 또는 송신기 준수 전압이 중요한 본질 안전 응용 분야에서 유용합니다. 10V 레퍼런스는 5ppm/°C의 일반적인 드리프트로 정밀한 10V 출력을 제공합니다.
RCV420은 완전히 자체 포함되어 있으며 매우 다재다능한 기능을 제공합니다. 게인, 오프셋 또는 CMR에 대한 조정이 필요하지 않습니다. 이는 개별, 보드 레벨 설계에 비해 세 가지 중요한 이점을 제공합니다. 1) 초기 설계 비용 절감, 2) 제조 비용 절감, 3) 정밀 회로의 쉽고 비용 효율적인 현장 수리.
정보
|
카테고리
|
|
|
|
제조사
|
|
|
|
시리즈
|
-
|
|
|
포장
|
튜브
|
|
|
부품 상태
|
활성
|
|
|
증폭기 유형
|
|
|
|
회로 수
|
1
|
|
|
출력 유형
|
-
|
|
|
슬루율
|
1.5V/µs
|
|
|
게인 대역폭 곱
|
150 kHz
|
|
|
전압 - 입력 오프셋
|
1 mV
|
|
|
전류 - 공급
|
3mA
|
|
|
전류 - 출력 / 채널
|
10 mA
|
|
|
전압 - 공급 범위 (최소)
|
10 V
|
|
|
전압 - 공급 범위 (최대)
|
36 V
|
|
|
작동 온도
|
0°C ~ 70°C
|
|
|
장착 유형
|
스루 홀
|
|
|
패키지 / 케이스
|
16-DIP (0.300", 7.62mm)
|
|
|
공급업체 장치 패키지
|
16-PDIP
|
|
|
기본 제품 번호
|
도면
