제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 |

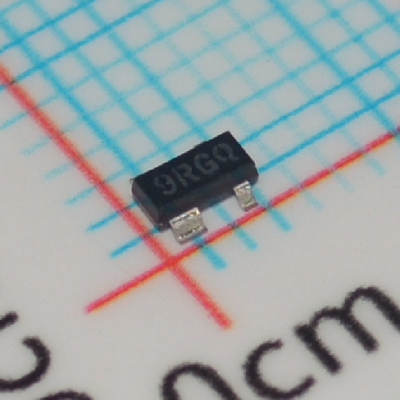

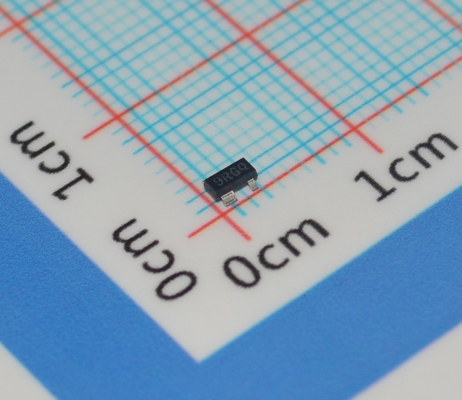

STM6315 초저 IQ (300nA) 수동 리셋 프로그램 가능한 지연 워치дог 타이머 와이드 VIN (1.8-5.5V) 및 200ms 고정 지연
특징
■ 1.5μA의 낮은 공급 전류 (형)
■ ±1.8% 리셋 임계 정확도 (25°C)
■ 보장된 RST VCC = 1.0V
■ 출력까지 RST 확인이 VCC를 초과 할 수 있습니다.
■ 전원 공급 일시적 면역
■ 작동 온도: 40~+125°C
■ SOT143-4 패키지로 제공됩니다.
신청서
이쪽은주요 응용 분야초저한 휴식 전류 (300nA) 는 배터리 수명을 연장하는 데 중요합니다. 특히 장치가 대기 또는 잠자리 모드에서 사용할 때.
전형적인 장치:스마트 워치, 피트니스 추적기, 무선 이어폰, 휴대용 의료기기 (글루코미터, 디지털 온도계), 스마트 홈 센서 (문/창문 콘택트, 온도/ 습도 센서)
왜 적합할까요?낮은 전력 소비는 배터리 수명을 더 길게 만듭니다.
사물인터넷 노드와 센서는 종종 장기간 휴식 상태로 유지해야 하며, 데이터를 수집하고 전송하기 위해 주기적으로 깨어나야 합니다. 또한 시스템 안정성이 필요합니다.
전형적인 장치:무선 센서 노드, 자산 추적기, 환경 모니터, 스마트 농업 센서
왜 적합할까요?낮은 전력 소비는 장기적인 배터리 전력의 필요를 충족시킵니다. 워치дог 타이머는 장치가 간섭으로 인한 잠금 후 자동으로 재부팅 할 수 있도록 보장하며 수동 유지 관리를 줄입니다.
많은 소비 제품에는 신뢰할 수 있는 전원 재설정 및 시스템 상태 모니터링이 필요합니다.
전형적인 장치:스마트 리모컨, 디지털 카메라, 프린터, 메인보드, 네트워크 라우터, 솔리드 스테이트 드라이브 (SSD)
왜 적합할까요?고정도 전압 모니터링 (± 1%) 은 전압이 충분하지 않을 때 마이크로프로세서가 안정적으로 재설치를 보장하여 데이터 손상이나 프로그램 탈피를 방지합니다.수동 리셋 기능은 테스트와 디버깅을 용이하게 합니다..
이러한 애플리케이션은 시스템 안정성과 신뢰성에 대한 매우 높은 요구 사항이있는 복잡한 환경에서 작동합니다.
전형적인 장치:산업용 컨트롤러, PLC 모듈, 차량 내 인포테인먼트 시스템, 첨단 운전자 보조 시스템 (ADAS) 센서, 시체 제어 모듈.
왜 적합할까요?넓은 작동 전압 범위 (1.8V ~ 5.5V) 는 산업 전압 변동을 수용합니다.워치도그와 리셋 기능은 시스템이 혹독한 전자기 환경에서도 고장에서 회복 할 수 있도록합니다..
네트워크 장비는 안정적이고 끊이지 않는 7x24 운영을 필요로 합니다.
전형적인 장치:스위치, 광학 모듈, 게이트웨이, 베이스 스테이션 모듈
왜 적합할까요?워치도그 타이머는 지속적으로 소프트웨어 상태를 모니터링, 시스템 "화물"을 방지하고 끊김없는 통신을 보장.
설명
STM6315 마이크로프로세서 리셋 회로는 전원 공급을 모니터링하는 데 사용되는 저전력 감시 장치입니다. 그것은 하나의 기능을 수행합니다:VCC 공급 전압이 미리 설정된 값 이하로 떨어질 때마다 리셋 신호를 가동하고 VCC가 최소 시간 동안 미리 설정된 임계값을 초과할 때까지 신호를 가동한다 (trec)또한 수동 재설정 입력 (MR) 을 제공합니다. 오픈 드레인 RST 출력은 VCC보다 높은 전압으로 끌어올릴 수 있지만 6V 미만입니다.
STM6315는 2.63V, 2.93V, 3.08V, 4.38V 및 4.63V의 표준 공장 정비 리셋 문턱으로 제공됩니다. STM6315은 SOT143-4 패키지에서 제공됩니다.
정보
|
분류
|
|
|
|
제조업자
|
STM이크로전자
|
|
|
시리즈
|
-
|
|
|
포장
|
테이프 & 롤 (TR)
절단 테이프 (CT)
디기 릴®
|
|
|
부분 상태
|
액티브
|
|
|
DigiKey 프로그래밍 가능
|
확인되지 않았습니다.
|
|
|
종류
|
간단한 재설정/전기 재설정
|
|
|
모니터링 된 전압 수
|
1
|
|
|
전압 - 임계
|
2.63V
|
|
|
출력
|
개방된 배수 또는 개방된 수집기
|
|
|
재설정
|
액티브 로우
|
|
|
타임아웃을 다시 설정합니다.
|
1.12s 최소
|
|
|
작동 온도
|
-40°C ~ 125°C (TA)
|
|
|
장착형
|
표면 마운트
|
|
|
패키지 / 케이스
|
TO-253-4, TO-253AA
|
|
|
공급자의 장치 패키지
|
SOT-143-4
|
|
|
기본 제품 번호
|
그림
