제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 | ||
| 강조하다: | 5V voltage monitor IC,SOIC-8 manual reset IC,low supply current voltage monitor |
||

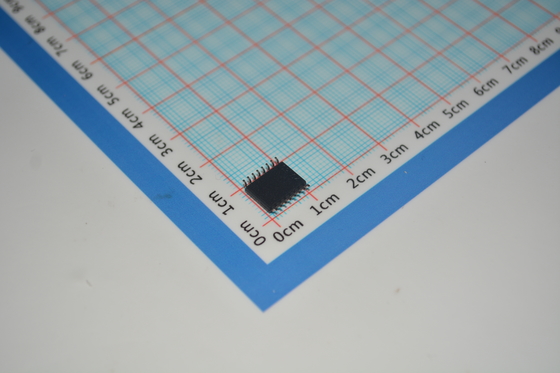

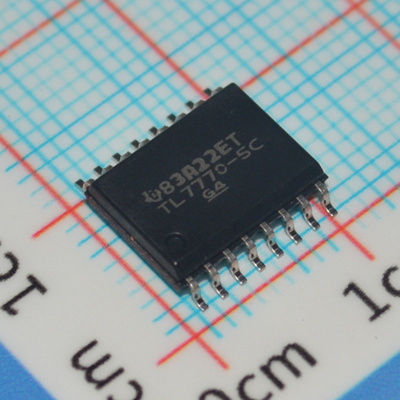

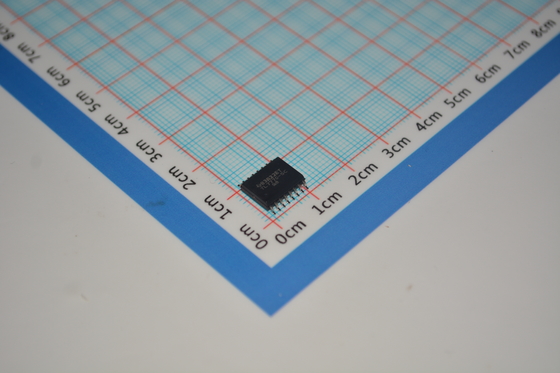

TL7770-5CDWR 고정밀(andplusmn;2%) 5V 전압 모니터, 수동 리셋, 낮은 공급 전류(40andmicro;A), 전원 켜짐 리셋 및 SOIC-8 패키지의 200ms 지연
andnbsp;
특징
전원 켜짐 리셋 생성기
전압 강하 후 자동 리셋 생성
VCC가 1V를 초과할 때 RESET 정의
광범위한 공급 전압 범위 . . . 3.5V ~ 18V
정밀 과전압 및 저전압 감지
SCR 게이트 구동을 위한 250-mA 피크 출력 전류
오작동 방지를 위한 2-mA 액티브 로우 SCR 게이트 드라이브
온도 보상 전압 레퍼런스
진실 및 보완 리셋 출력
외부 조절 가능한 출력 펄스 지속 시간
andnbsp;
응용 분야
산업 제어 및 자동화 시스템
자동차 전자 장치
컴퓨터 및 서버 시스템
소비자 전자 제품 및 스마트 가전
보안 및 중요 시스템
andnbsp;
설명
TL7770은 마이크로컴퓨터 및 마이크로프로세서 전원 공급 시스템에서 리셋 컨트롤러로 사용하도록 설계된 집적 회로 시스템 슈퍼바이저입니다. 이 장치에는 각각 VSO 및 VSU 단자에서 과전압 및 저전압 상태를 모니터링하는 두 개의 독립적인 공급 전압 슈퍼바이저가 포함되어 있습니다. 전원이 켜지는 동안 VCC가 최소 전압 1V에 도달하면 RESET 출력이 활성화(로우)됩니다. VCC가 3.5V에 가까워지면 시간 지연 기능이 활성화되어 시스템 전압이 정상 수준에 도달한 후 시간 지연(td) 동안 RESET 및 RESET 활성(각각 하이 및 로우)을 래치합니다. VCC = 3.5V 이상에서 RESIN을 로우로 설정하면 정상 시스템 전압 레벨 동안 시간 지연 기능이 활성화됩니다. 마이크로컴퓨터 시스템이 리셋되었는지 확인하기 위해 VSU의 전압이 외부 타이밍 커패시터에 의해 결정되는 시간 지연 동안 임계값 VIT+를 초과할 때까지 출력이 활성 상태로 유지됩니다. td 20 103 capacitance
여기서 td는 초 단위이고 capacitance는 패럿 단위입니다.
과전압 감지 회로는 광범위한 설계를 위해 프로그래밍할 수 있습니다. 과전압 상태 동안 내부 실리콘 제어 정류기(SCR)가 트리거되어 250-mA 피크 순간 전류와 25-mA 연속 전류를 SCR 게이트 드라이브 단자에 제공하며, 이는 외부 고전류 SCR 게이트 또는 과전압 경고 회로를 구동할 수 있습니다.
TL7770C 시리즈는 0anddeg;C ~ 70anddeg;C에서 작동하도록 특징화됩니다. TL7770I 시리즈는 andplusmn;40anddeg;C ~ 85anddeg;C에서 작동하도록 특징화됩니다.
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조업체
|
Texas Instruments
|
andnbsp;
|
|
시리즈
|
-
|
andnbsp;
|
|
포장
|
테이프 및 릴(TR)
컷 테이프(CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
DigiKey 프로그래밍 가능
|
확인되지 않음
|
andnbsp;
|
|
유형
|
다중 전압 슈퍼바이저
|
andnbsp;
|
|
모니터링되는 전압 수
|
2
|
andnbsp;
|
|
전압 - 임계값
|
5V, 조정 가능
|
andnbsp;
|
|
출력
|
오픈 드레인 또는 오픈 컬렉터
|
andnbsp;
|
|
리셋
|
액티브 하이/액티브 로우
|
andnbsp;
|
|
리셋 시간 초과
|
270ns 일반 전파 지연
|
andnbsp;
|
|
작동 온도
|
0anddeg;C ~ 70anddeg;C (TA)
|
andnbsp;
|
|
장착 유형
|
표면 실장
|
andnbsp;
|
|

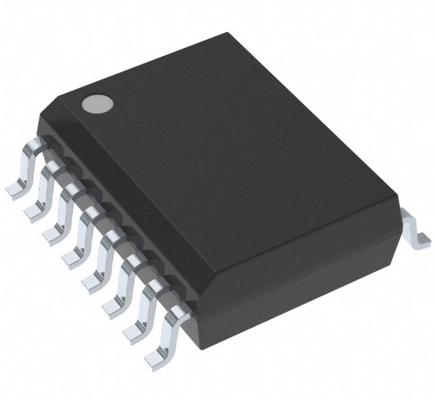

패키지/케이스
|
16-SOIC(0.295andquot;, 7.50mm 너비)
|
andnbsp;
|
|
공급업체 장치 패키지
|
16-SOIC
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
도면
