제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 | ||
| 강조하다: | 5V 부스트 변환기 95% 효율성,1.2A 부스팅 컨버터 내부 스위치,10-핀 VSON 전력 절약 모드 |
||
TPS61027DRCR 5V 1.2A 부스트 컨버터, 95% 효율, 2.7-12V 입력, 1.2MHz 주파수, 절전 모드, 내부 스위치, 소프트 스타트 및 열 차단 기능, 10핀 VSON 패키지
andnbsp;
특징
andbull; 96% 효율 동기식 부스트 컨버터 1
andbull; 입력 전압이 공칭 출력 전압을 초과할 때 출력 전압 유지
andbull; 장치 대기 전류: 25 andmicro;A (Typ)
andbull; 입력 전압 범위: 0.9V ~ 6.5V
andbull; 최대 5.5V의 고정 및 조정 가능한 출력 전압 옵션
andbull; 낮은 출력 전력에서 효율성 향상을 위한 절전 모드
andbull; 저전압 비교기
andbull; 저EMI 컨버터 (통합 링 방지 스위치)
andbull; 셧다운 시 부하 분리
andbull; 과열 보호

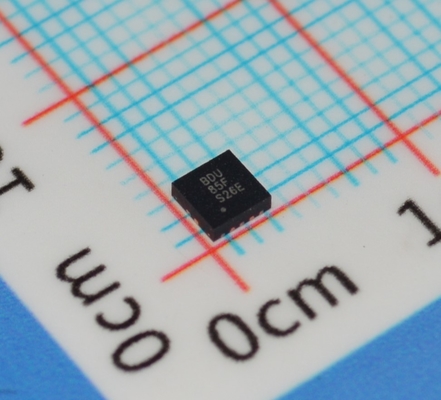

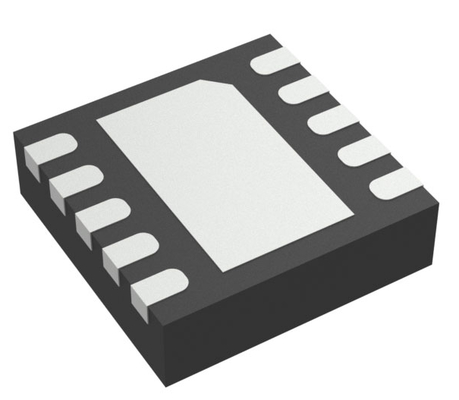

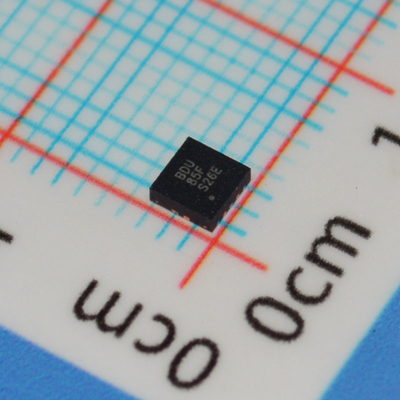

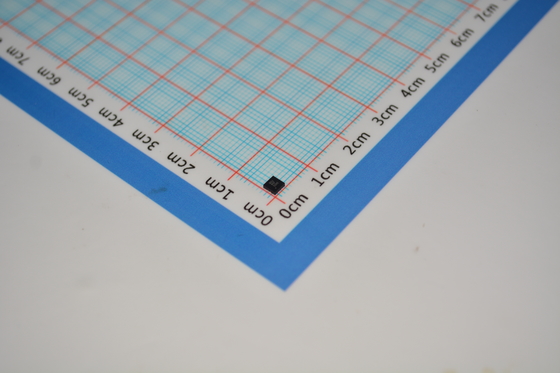

andbull; 소형 3mm x 3mm VSON-10 패키지
andnbsp;
응용 분야
andbull; 모든 1셀, 2셀 및 3셀 알카라인, NiCd 또는 NiMH, 또는 1셀 Li-Ion 또는 Li-Polymer 배터리 구동 제품
andbull; 휴대용 오디오 플레이어
andbull; PDA
andbull; 휴대폰
andbull; 개인 의료 제품
andbull; 카메라 백색 LED 플래시 라이트
andnbsp;
설명
TPS6102x 제품군은 1셀, 2셀 또는 3셀 알카라인, NiCd 또는 NiMH, 또는 1셀 Li-Ion 또는 Li-polymer 배터리로 구동되는 제품에 대한 전원 공급 솔루션을 제공합니다. 출력 전류는 단일 셀 알카라인 배터리를 사용할 때 최대 200mA까지 올라갈 수 있으며, 0.9V까지 방전할 수 있습니다. 이 장치는 또한 3.3V 레일 또는 Li-Ion 배터리에서 5V, 500mA를 생성하는 데 사용할 수 있습니다. 부스트 컨버터는 최대 효율을 얻기 위해 동기식 정류기를 사용하는 고정 주파수, 펄스 폭 변조(PWM) 컨트롤러를 기반으로 합니다. 낮은 부하 전류에서 컨버터는 절전 모드로 들어가 광범위한 부하 전류 범위에서 높은 효율을 유지합니다. 절전 모드는 비활성화하여 컨버터가 고정 스위칭 주파수로 작동하도록 할 수 있습니다. 부스트 스위치의 최대 피크 전류는 장치 버전에 따라 800mA, 1500mA 또는 1800mA로 제한됩니다.
TPS6102x 장치는 입력 전압이 공칭 출력 전압을 초과하더라도 출력 전압을 조절합니다. 출력 전압은 외부 저항 분배기로 프로그래밍하거나 칩 내부에서 고정할 수 있습니다. 배터리 소모를 최소화하기 위해 컨버터를 비활성화할 수 있습니다. 셧다운 시 부하는 배터리에서 완전히 분리됩니다. 저EMI 모드는 링잉을 줄이고, 결과적으로 컨버터가 불연속 전도 모드로 들어갈 때 방사 전자기 에너지를 낮추기 위해 구현됩니다. 이 장치는 3mm x 3mm(DRC) 크기의 10핀 VSON PowerPADandtrade; 패키지로 포장됩니다.
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조사
|
andnbsp;
|
|
|
시리즈
|
-
|
andnbsp;
|
|
포장
|
테이프 및 릴 (TR)
컷 테이프 (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
기능
|
스텝업
|
andnbsp;
|
|
출력 구성
|
양수
|
andnbsp;
|
|
토폴로지
|
andnbsp;
|
|
|
출력 유형
|
andnbsp;
|
|
|
출력 수
|
1
|
andnbsp;
|
|
전압 - 입력 (최소)
|
0.9V
|
andnbsp;
|
|
전압 - 입력 (최대)
|
6.5V
|
andnbsp;
|
|
전압 - 출력 (최소/고정)
|
andnbsp;
|
|
|
전압 - 출력 (최대)
|
-
|
andnbsp;
|
|
전류 - 출력
|
andnbsp;
|
|
|
주파수 - 스위칭
|
600kHz
|
andnbsp;
|
|
동기식 정류기
|
예
|
andnbsp;
|
|
작동 온도
|
-40anddeg;C ~ 85anddeg;C (TA)
|
andnbsp;
|
|
장착 유형
|
표면 장착
|
andnbsp;
|
|
패키지 / 케이스
|
andnbsp;
|
|
|
공급업체 장치 패키지
|
10-VSON (3x3)
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
도면
