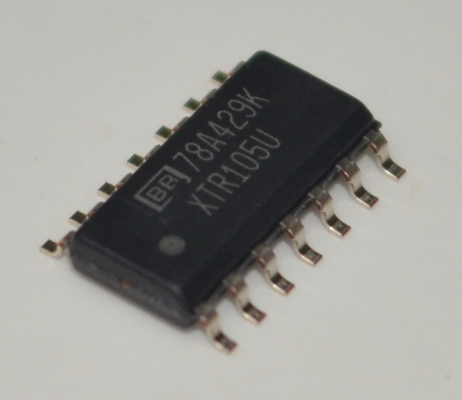

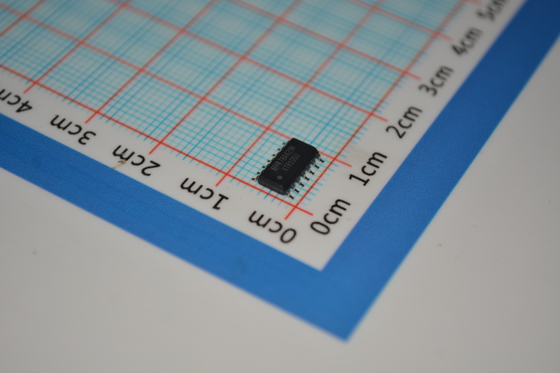

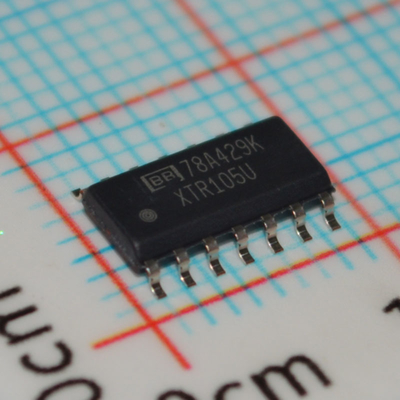

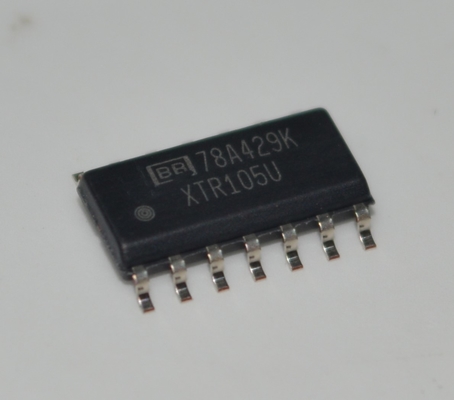

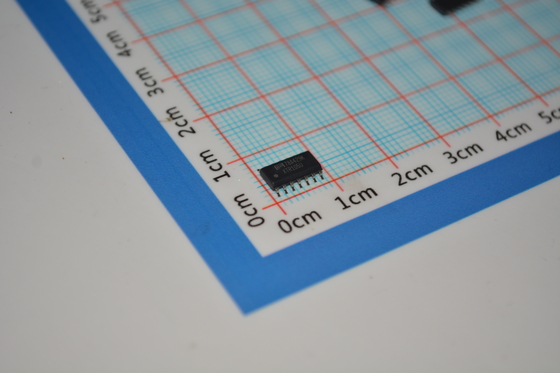

XTR105U 정밀 4-20mA 전류 루프 트랜스미터, RTD 센서 여기 선형화, 2-와이어 작동, 5V 레귤레이터, 60V 준수, 0.1% 정확도, 넓은 7.5-36V 공급, SO-14 패키지

XTR105U 정밀 4-20mA 전류 루프 트랜스미터, RTD 센서 여기 선형화, 2선 작동, 5V 레귤레이터, 60V 준수, 0.1% 정확도, 넓은 7.5-36V 공급, SO-14 패키지

특징

• 낮은 비조정 오류

• 두 개의 정밀 전류 소스: 각각 800µA

• 선형화

• 2선 또는 3선 RTD 작동

• 낮은 오프셋 드리프트: 0.4µV/°C

• 낮은 출력 전류 노이즈: 30nAPP

• 높은 PSR: 최소 110dB

• 높은 CMR: 최소 86dB

• 넓은 공급 범위: 7.5V ~ 36V

• 패키지: DIP-14 및 SO-14

응용 분야

• 현장 트랜스미터 및 센서

• 공장 자동화

• HART 모뎀과 호환

• 온도 및 압력 변환기

• 산업 공정 제어

• SCADA 원격 데이터 수집

• 2선, 4-20mA 전류 루프

• 전압-전류 증폭기

설명

XTR105는 두 개의 정밀 전류 소스를 갖춘 모놀리식 4mA-to-20mA, 2선 전류 트랜스미터입니다. 이 장치는 백금 RTD 온도 센서 및 브리지, 계측 증폭기 및 전류 출력 회로에 대한 완전한 전류 여기를 단일 집적 회로에서 제공합니다.

다재다능한 선형화 회로는 RTD에 대한 2차 보정을 제공하여 일반적으로 선형성을 40:1 향상시킵니다.

계측 증폭기 이득은 광범위한 온도 또는 압력 측정을 위해 구성할 수 있습니다. 전체 전류 트랜스미터의 총 비조정 오류는 많은 응용 분야에서 조정 없이 사용할 수 있을 정도로 낮습니다. 여기에는 제로 출력 전류 드리프트, 스팬 드리프트 및 비선형성이 포함됩니다. XTR105는 최대 7.5V의 루프 전원 공급 전압에서 작동합니다.

XTR105는 DIP-14 및 SO-14 표면 실장 패키지로 제공되며 –40°C ~ +85°C의 산업 온도 범위에 대해 지정됩니다.

정보

도면
