EL7155CS 24V 광 단열과 함께 8 채널 디지털 I/O 10-35V 광 단열 4kV ESD 보호 고속 500kHz 산업 -40°C ~ 85°C RoHS 준수 및 PLC 호환성

EL7155CS 8채널 디지털 I/O, 24V 광학 절연, 10-35V 광범위 전압, 4kV ESD 보호, 고속 500kHz 산업용 -40°C ~ 85°C RoHS 준수 및 PLC 호환

특징

• 최대 40MHz 클럭 속도

• 2000pF CLOAD에서 15ns tr/tf

• 0.5ns 상승 및 하강 시간 불일치

• 0.5ns tON-tOFF 전파 지연 불일치

• 3.5pF 일반 입력 커패시턴스

• 3.5A 피크 드라이브

• 3.5Ω의 낮은 ON 저항

• 높은 커패시티브 드라이브 기능

• 4.5V ~ 16.5V에서 작동

• Pb-free (RoHS 준수)

응용 분야

• ATE/번인 테스터

• 레벨 시프팅

• IGBT 드라이버

• CCD 드라이버

설명

EL7155 고성능 핀 드라이버는 3-상태로 다양한 ATE 및 레벨 시프팅 응용 분야에 적합합니다. 3.5A 피크 드라이브 기능은 높은 커패시턴스 부하를 구동할 때 이 부품을 탁월한 선택으로 만듭니다.

출력 핀 OUTH 및 OUTL은 IN 핀의 상태에 따라 각각 입력 핀 VH 및 VL에 연결됩니다. OE 핀이 로우 상태일 때를 제외하고, 이 경우 두 출력 모두 3-상태 모드에 있으며, 출력 핀 중 하나는 항상 3-상태입니다. 전원 공급 장치로부터 출력 FET의 절연은 VH 및 VL을 독립적으로 설정할 수 있게 하여 레벨 시프팅을 구현할 수 있게 합니다.

이 핀 드라이버는 기존 핀 드라이버보다 향상된 성능을 제공합니다. 스위치 소자 전체에서 0V까지 전압에서 작동하도록 특별히 설계되었으며, 우수한 속도 및 ON 저항 특성을 유지합니다.

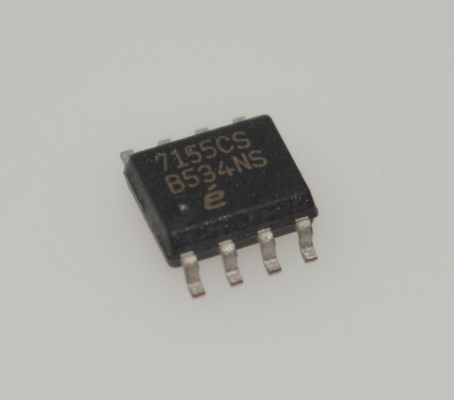

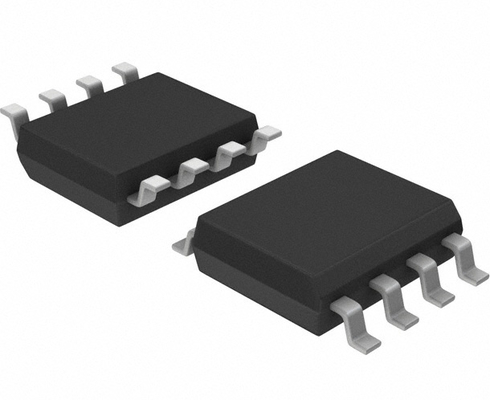

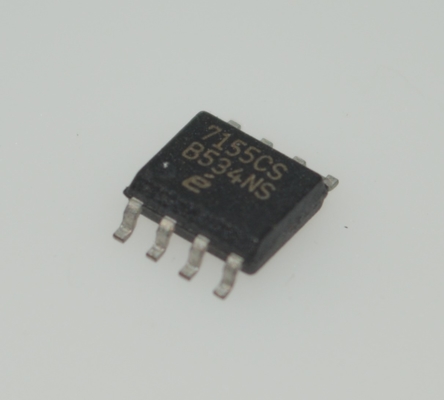

8 Ld SOIC 패키지로 제공되는 EL7155는 전체 -40°C ~ +85°C 온도 범위에서 작동하도록 지정되었습니다.

정보

도면
