제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 |

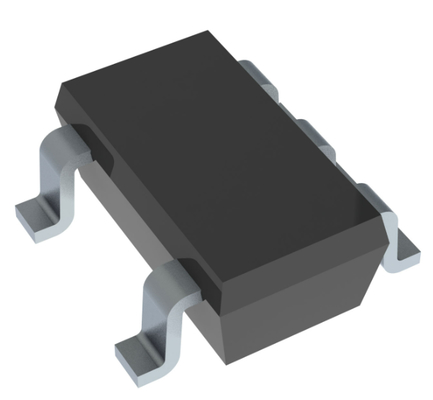

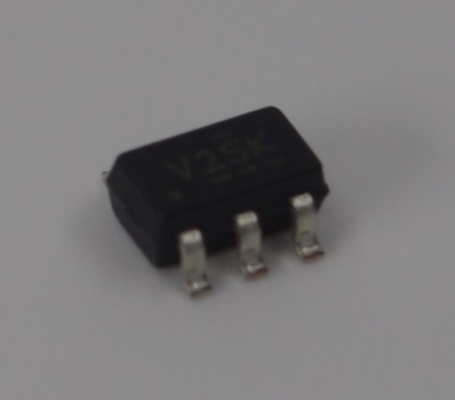

SN74CBTLV1G125DBVR 1채널 저전압 버스 스위치<5Ω 온 상태 저항 3.3V/2.5V 작동 0-5V 레벨 변환 초저전력 10ns 속도 SOT-23-5 패키지 핫 삽입 가능
특징
• 두 포트 간의 5-Ω 스위치 연결
• 데이터 I/O 포트의 레일-투-레일 스위칭
• Ioff는 부분 전원 끄기 모드 작동 지원
응용 분야
레벨 변환/이동:
시나리오: 혼합 전압 시스템에서 저전압 프로세서(예: 1.8V 또는 2.5V MCU)를 더 높은 전압 주변 장치(예: 5V 센서 또는 레거시 장치)에 연결합니다.
작동 방식: 넓은 전압 범위(0~5V)를 통해 추가 전원 공급 장치 없이 서로 다른 전압의 회로 간에 원활한 양방향 신호 전송이 가능하여 레벨 이동이 가능합니다.
버스 격리 및 멀티플렉싱:
시나리오: 여러 주변 장치가 동일한 데이터 라인(예: I²C, SPI) 또는 주소 라인을 공유해야 하지만 한 번에 하나의 장치만 호스트와 통신할 수 있는 경우.
작동 방식: 이러한 여러 스위치를 사용하면 MCU가 스위칭을 제어하여 버스를 장치 A 또는 장치 B에 연결하여 선택되지 않은 장치를 효과적으로 격리하고 버스 충돌을 방지할 수 있습니다.
핫 삽입 지원:
시나리오: 통신 보드, 산업 제어 모듈 또는 테스트 고정 장치와 같이 모듈 또는 카드의 핫 플러깅이 필요한 응용 분야.
작동 방식: 내부 회로 설계는 전원 켜기 또는 전원 끄는 동안 전압 서지 및 전류 충격으로부터 코어 프로세서 및 민감한 회로를 보호하면서 불확실한 전원 시퀀싱을 견딥니다.
아날로그 및 디지털 신호 스위칭:
시나리오: 오디오 신호 경로, 센서 입력 선택 또는 저속 디지털 신호 전환.
참고: 아날로그 신호(전압 범위 내)를 전송할 수 있지만 온 상태 저항(~5Ω) 및 대역폭 제한으로 인해 적합하지 않습니다 고주파 아날로그 신호(예: 비디오) 또는 고정밀 아날로그 획득(예: 정밀 ADC 입력)에 사용됩니다.
설명
SN74CBTLV1G125는 단일 고속 라인 스위치를 특징으로 합니다. 스위치는 출력 활성화(OE) 입력이 높을 때 비활성화됩니다.
이 장치는 Ioff를 사용하여 부분 전원 끄기 응용 분야에 대해 완전히 지정되었습니다. Ioff 기능은 전원이 꺼져 있을 때 장치를 통해 손상 전류가 역류하지 않도록 합니다. 이 장치는 전원이 꺼져 있는 동안 격리됩니다.
전원 켜기 또는 전원 끄는 동안 높은 임피던스 상태를 보장하기 위해 OE는 풀업 저항을 통해 VCC에 연결해야 합니다. 저항의 최소값은 드라이버의 전류 싱킹 기능에 의해 결정됩니다.
정보
|
카테고리
|
|
|
|
제조업체
|
Texas Instruments
|
|
|
시리즈
|
|
|
|
포장
|
테이프 & 릴(TR)
컷 테이프(CT)
Digi-Reel®
|
|
|
부품 상태
|
활성
|
|
|
유형
|
버스 스위치
|
|
|
회로
|
1 x 1:1
|
|
|
독립 회로
|
1
|
|
|
전류 - 출력 높음, 낮음
|
-
|
|
|
전압 공급원
|
단일 공급
|
|
|
전압 - 공급
|
2.3V ~ 3.6V
|
|
|
작동 온도
|
-40°C ~ 85°C
|
|
|
장착 유형
|
표면 장착
|
|
|
패키지 / 케이스
|
SC-74A, SOT-753
|
|
|
공급업체 장치 패키지
|
SOT-23-5
|
|
|
기본 제품 번호
|
도면
