TPS5430DDAR 3A 5.5-36V 넓은 입력 단계 다운 변환기 500kHz 스위칭 높은 효율성 ( 최대 95%) 내부 보상 전력 좋은 신호 열/UVLO 보호 SOIC-8 패키지

TPS5430DDAR 3A 5.5-36V 광범위 입력 강압 컨버터 500kHz 스위칭 고효율(최대 95%) 내부 보상 Power Good 신호 열/UVLO 보호 SOIC-8 패키지

특징

• 넓은 입력 전압 범위:–TPS5430: 5.5V ~ 36V–TPS5431: 5.5V ~ 23V

• 최대 3A 연속(4A 피크) 출력 전류

• 100mΩ 통합 MOSFET 스위치로 최대 95%의 고효율 달성

• 넓은 출력 전압 범위: 1.5% 초기 정확도로 1.22V까지 조정 가능

• 내부 보상을 통해 외부 부품 수 최소화

• 작은 필터 크기를 위한 고정 500kHz 스위칭 주파수

• 입력 전압 피드포워드를 통한 라인 조정 및 과도 응답 개선

• 과전류 제한, 과전압 보호 및 열 차단을 통해 시스템 보호

•–40°C ~ 125°C 작동 접합 온도 범위

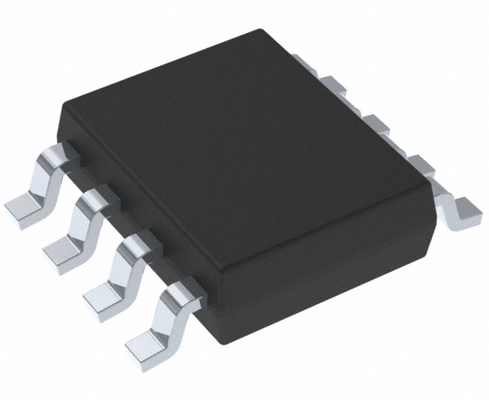

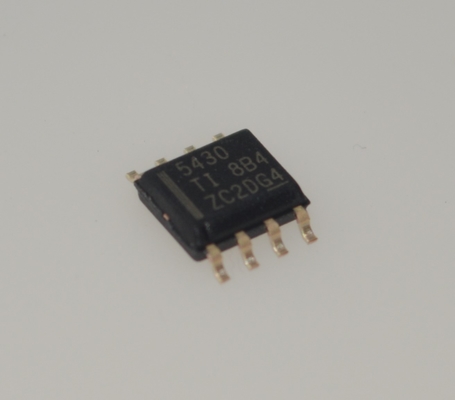

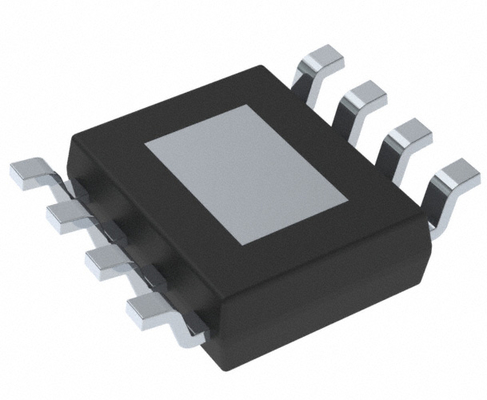

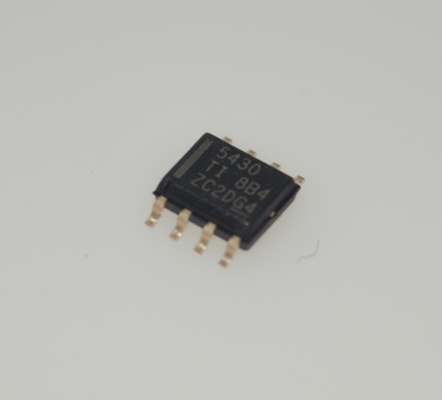

• 소형 열 강화 8핀 SO PowerPAD™ 통합 회로 패키지로 제공

응용 분야

• 소비자: 셋톱 박스, DVD, LCD 디스플레이

• 산업 및 자동차 오디오 전원 공급 장치

• 배터리 충전기, 고전력 LED 공급

• 12V 및 24V 분산 전원 시스템

설명

TPS543x는 저저항, 하이 사이드 N 채널 MOSFET을 통합한 고출력 전류 PWM 컨버터입니다. 나열된 기능과 함께 기판에 포함된 기능은 과도 조건에서 정확한 전압 조정을 제공하는 고성능 전압 오차 증폭기, 입력 전압이 5.5V에 도달할 때까지 시작을 방지하는 저전압 록아웃 회로, 돌입 전류를 제한하는 내부 설정 슬로우 스타트 회로, 과도 응답을 개선하는 전압 피드 포워드 회로입니다. ENA 핀을 사용하면 셧다운 공급 전류가 일반적으로 15μA로 감소합니다. 다른 기능으로는 액티브 하이 인에이블, 과전류 제한, 과전압 보호 및 열 차단이 있습니다. 설계 복잡성과 외부 부품 수를 줄이기 위해 TPS543x 피드백 루프는 내부적으로 보상됩니다. TPS5431은 최대 23V의 전원 레일에서 작동하도록 설계되었습니다. TPS5430은 24V 버스를 포함한 다양한 전원을 조절합니다.

TPS543x 장치는 열 강화, 사용하기 쉬운 8핀 SOIC PowerPAD 통합 회로 패키지로 제공됩니다. TI는 공격적인 장비 개발 주기를 충족하기 위해 고성능 전원 공급 장치 설계를 신속하게 달성하는 데 도움이 되는 평가 모듈과 Designer 소프트웨어 도구를 제공합니다.

정보

도면
