초저잡음 LM4562MAX Hi-Fi 오디오 Op 앰프
제품 속성
| 속성 |
값 |
| 기능 |
승압, 강압 |
| 출력 구성 |
양수 또는 음수 |
| 토폴로지 |
벅, 부스트 |
| 출력 유형 |
조절 가능 |
| 출력 수 |
1 |
특징
- 600Ω 부하를 쉽게 구동
- 우수한 오디오 신호 충실도를 위해 최적화됨
- 출력 단락 회로 보호
- PSRR 및 CMRR 120dB 초과(일반)
- SOIC, PDIP 및 TO-99 패키지
응용 분야
- 초고품질 오디오 증폭
- 고충실도 프리앰프
- 고성능 전문 오디오
- 고충실도 액티브 이퀄라이제이션 및 크로스오버 네트워크
- 고성능 라인 드라이버 및 수신기
설명
LM4562는 고성능, 고충실도 응용 분야에 최적화되고 완벽하게 지정된 초저 왜곡, 저잡음, 고 슬루율 연산 증폭기 시리즈의 일부입니다. LM4562 오디오 연산 증폭기는 뛰어난 오디오 성능을 위해 우수한 오디오 신호 증폭을 제공합니다. LM4562는 매우 낮은 전압 잡음 밀도(2.7nV/√Hz)와 매우 낮은 THD+N(0.00003%)을 결합하여 가장 까다로운 오디오 응용 분야를 쉽게 충족합니다. 가장 까다로운 부하도 타협 없이 구동할 수 있도록 LM4562는 ±20V/μs의 높은 슬루율과 ±26mA의 출력 전류 용량을 갖습니다. 또한, 2kΩ 부하를 전원 공급 전압의 1V 이내로, 600Ω 부하를 구동할 때는 1.4V 이내로 구동하는 출력 스테이지를 통해 동적 범위를 최대화합니다.
LM4562의 뛰어난 CMRR(120dB), PSRR(120dB) 및 VOS(0.1mV)는 증폭기에 우수한 연산 증폭기 DC 성능을 제공합니다. LM4562는 ±2.5V ~ ±17V의 넓은 공급 범위를 가지고 있습니다. 이 공급 범위에서 LM4562의 입력 회로는 우수한 공통 모드 및 전원 공급 장치 거부뿐만 아니라 낮은 입력 바이어스 전류를 유지합니다. LM4562는 단위 이득 안정성을 갖습니다. 이 오디오 연산 증폭기는 100pF만큼 높은 값의 복잡한 부하를 구동하면서 뛰어난 AC 성능을 달성합니다.
LM4562는 8핀 좁은 바디 SOIC, 8핀 PDIP 및 8핀 TO-99로 제공됩니다.
기술 사양
| 카테고리 |
집적 회로(IC) 선형 증폭기 계측, Op 앰프, 버퍼 앰프 |
| 제조업체 |
Texas Instruments |
| 시리즈 |
- |
| 포장 |
테이프 및 릴(TR) 컷 테이프(CT) Digi-Reel® |
| 부품 상태 |
활성 |
| 증폭기 유형 |
오디오 |
| 회로 수 |
2 |
| 출력 유형 |
- |
| 슬루율 |
20V/µs |
| 이득 대역폭 곱 |
55MHz |
| 전류 - 입력 바이어스 |
10nA |
| 전압 - 입력 오프셋 |
100 µV |
| 전류 - 공급 |
10mA(x2 채널) |
| 전류 - 출력/채널 |
26mA |
| 전압 - 공급 범위(최소) |
5V |
| 전압 - 공급 범위(최대) |
34V |
| 작동 온도 |
-40°C ~ 85°C |
| 장착 유형 |
표면 실장 |
| 패키지/케이스 |
8-SOIC(0.154", 3.90mm 너비) |
| 공급업체 장치 패키지 |
8-SOIC |
| 기본 제품 번호 |
LM4562 |

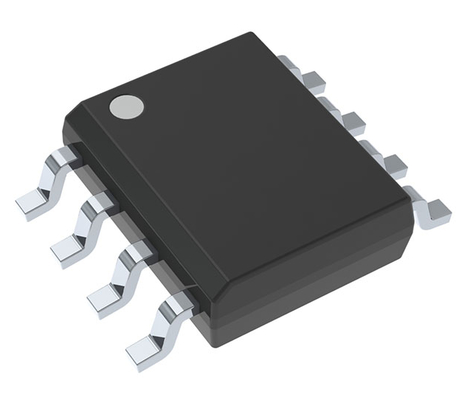

제품 도면
