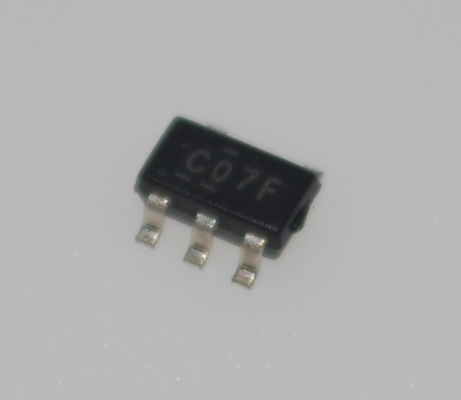

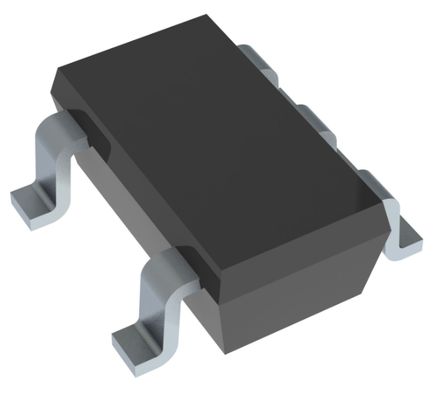

SN74LVC1G07 단일 버퍼 오픈 드레인 게이트 1.65V ~ 5.5V 넓은 VCC 32mA 출력 저전력 SOT-23-5 소형 및 효율적인 솔루션

SN74LVC1G07 단일 버퍼 오픈 드레인 게이트 1.65V ~ 5.5V 광범위 VCC 32mA 출력 저전력 SOT-23-5 소형 및 효율적인 솔루션

특징

• 0.5mm 피치, 초소형 0.64mm2 패키지(DPW)로 제공

• 5V VCC 작동 지원

• 입력 및 오픈 드레인 출력은 최대 5.5V 전압 허용

• 상향 또는 하향 변환 가능

• 3.3V에서 최대 tpd 4.2ns

• 낮은 전력 소비, 최대 10andmicro;A ICC

• 3.3V에서 andplusmn;24mA 출력 드라이브

• Ioff는 라이브 삽입, 부분 전원 끄기 모드 및 역 구동 보호 지원

• 래치업 성능은 JESD 78, Class II당 100mA 초과

• ESD 보호는 JESD 22 초과

  andndash; 2000V 인체 모델(A114-A)

  andndash; 200V 기계 모델(A115-A)

  andndash; 1000V 충전 장치 모델(C101)

응용 분야

• AV 수신기

• 블루레이 플레이어 및 홈 시어터

• DVD 레코더 및 플레이어

• 데스크탑 또는 노트북 PC

• 디지털 라디오 또는 인터넷 라디오 플레이어

• 디지털 비디오 카메라(DVC)

• 임베디드 PC

• GPS: 개인용 내비게이션 장치

• 모바일 인터넷 장치

• 네트워크 프로젝터 프런트 엔드

• 휴대용 미디어 플레이어

• 프로 오디오 믹서

• 연기 감지기

• 솔리드 스테이트 드라이브(SSD): 엔터프라이즈

• 고화질(HDTV)

• 태블릿: 엔터프라이즈

• 오디오 도크: 휴대용

• DLP 프런트 프로젝션 시스템

• DVR 및 DVS

• 디지털 사진 프레임(DPF)

• 디지털 스틸 카메라

설명

이 단일 버퍼/드라이버는 1.65V ~ 5.5V VCC 작동을 위해 설계되었습니다.

SN74LVC1G07 장치의 출력은 오픈 드레인이며, 다른 오픈 드레인 출력에 연결하여 액티브 로우 유선 OR 또는 액티브 하이 유선 AND 기능을 구현할 수 있습니다. 최대 싱크 전류는 32mA입니다.

SN74LVC1G07은 0.8mm x 0.8mm 크기의 초소형 DPW 패키지를 포함한 다양한 패키지로 제공됩니다.

정보

도면
