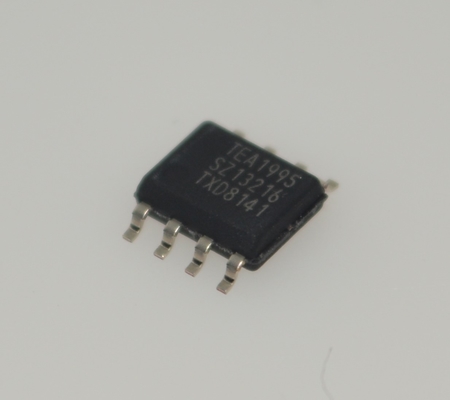

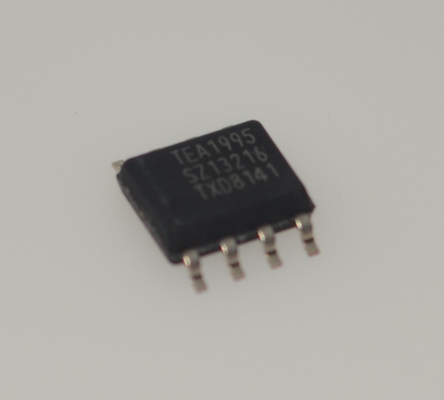

TEA1995T SMPS를 위한 동기직회제 제어기 고효율 15μA 시작 650μA 작동 CCM/DCM/QR 모드 200kHz 최대 고급 보호

TEA1995T SMPS 고효율 동기 정류기 컨트롤러 15andmicro;A 시동 650andmicro;A 작동 CCM/DCM/QR 모드 200kHz 최대 고급 보호

andnbsp;

특징

2.1 효율성 특징

andbull; 모든 부하에서 최대 효율을 위한 적응형 게이트 드라이브

andbull; 에너지 절약 작동 시 200 andmu;A 미만의 공급 전류

2.2 애플리케이션 특징

andbull; 4.5V ~ 38V의 넓은 공급 전압 범위

andbull; SO8 패키지의 LLC 공진용 듀얼 동기 정류

andbull; 멀티 출력 플라이백 컨버터용 동기 정류

andbull; 로직 레벨 SR MOSFET으로 5V 작동 지원

andbull; 각 SR MOSFET의 드레인 및 소스 전압 감지를 위한 차동 입력

2.3 제어 기능

andbull; 최소 온타임 없이 SR 제어

andbull; 전도 종료 시 빠른 턴오프를 위한 적응형 게이트 드라이브

andbull; 액티브 게이트 풀다운 기능의 저전압 록아웃(UVLO) 보호

andnbsp;

응용 분야

TEA1995T는 공진 전원 공급 장치에 사용됩니다. 이러한 응용 분야에서 변압기의 두 개의 2차 권선에 대한 전압 정류를 위해 두 개의 외부 동기 정류기 MOSFET을 구동할 수 있습니다. 이러한 MOSFET은 다이오드를 대체합니다. 고효율이 필요한 모든 전원 공급 장치에서 사용할 수 있습니다.

andbull; 어댑터

andbull; 데스크탑 PC 및 올인원 PC용 전원 공급 장치

andbull; 텔레비전용 전원 공급 장치

andbull; 서버용 전원 공급 장치

andnbsp;

설명

TEA1995T는 스위치 모드 전원 공급 장치용 차세대 동기 정류기(SR) 컨트롤러 IC의 첫 번째 제품입니다. 모든 부하에서 최대 효율을 위한 적응형 게이트 드라이브 방식을 통합합니다.

TEA1995T는 공진 컨버터의 2차 측에서 동기 정류를 위한 전용 컨트롤러 IC입니다. SR MOSFET을 구동하기 위한 두 개의 드라이버 스테이지가 있으며, 이는 중앙 탭 2차 변압기 권선의 출력을 정류합니다. 두 개의 게이트 드라이버 스테이지는 자체 감지 입력을 가지고 독립적으로 작동합니다.

TEA1995T는 SR MOSFET이 로우 사이드에 배치된 멀티 출력 플라이백 컨버터에서도 사용할 수 있습니다.

TEA1995T는 실리콘 온 인슐레이터(SOI) 공정으로 제작되었습니다.

andnbsp;

정보

andnbsp;

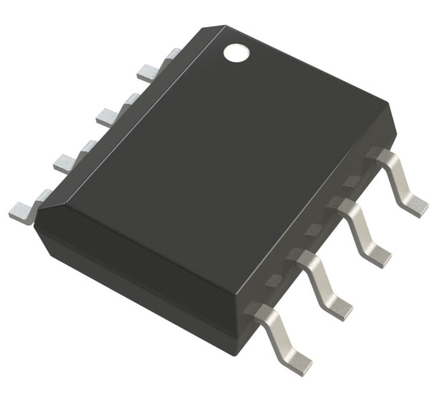

도면
