제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 | ||
| 강조하다: | 16MB SPI 또는 플래시 메모리,W25Q128JVSIQ 128Mb 플래시 IC,쿼드 I/O NOR 플래시 133MHz |
||

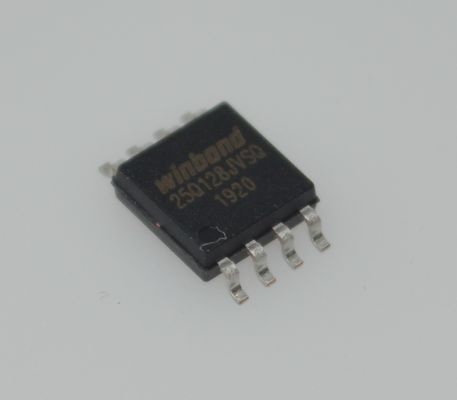

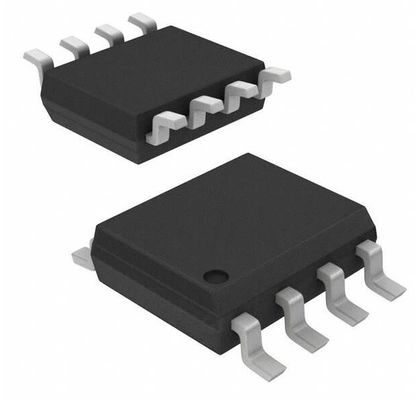

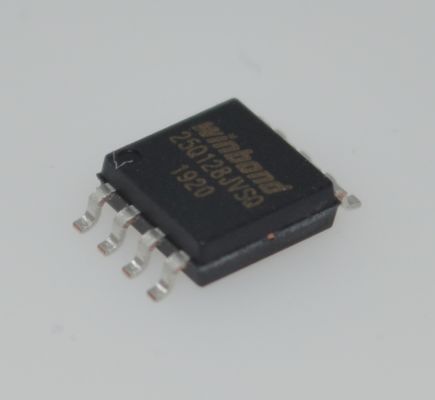

W25Q128JVSIQ 128Mb (16MB) 쿼드/DUAL I/O 133MHz 클럭 속도를 가진 SPI NOR 플래시, 4KB 균일 섹터 및 256B 페이지 기능, 유연한 아키텍처, 고성능 및 저전력 소비
특징
새로운 SpiFlash 메모리 제품군
– W25Q128JV: 128M-bit / 16M-byte
– 표준 SPI: CLK, /CS, DI, DO
– 듀얼 SPI: CLK, /CS, IO0, IO1
– 쿼드 SPI: CLK, /CS, IO0, IO1, IO2, IO3
– 소프트웨어 및 하드웨어 리셋
최고 성능의 직렬 플래시
– 133MHz 싱글, 듀얼/쿼드 SPI 클럭
– 266/532MHz 상당 듀얼/쿼드 SPI
– 66MB/S 연속 데이터 전송 속도
– 섹터당 최소 100K 프로그램-지우기 사이클
– 20년 이상 데이터 보존
효율적인 “연속 읽기”
– 8/16/32/64-바이트 랩을 사용한 연속 읽기
– 메모리 주소 지정을 위한 8 클럭
– 실제 XIP (실행 위치) 작동 허용
저전력, 넓은 온도 범위
– 단일 2.7 ~ 3.6V 공급
– <1µA 전원 끄기 (typ.)
– -40°C ~ +85°C 작동 범위
– -40°C ~ +105°C 작동 범위
고급 보안 기능
– 소프트웨어 및 하드웨어 쓰기 방지
– 전원 공급 장치 잠금
– 특수 OTP 보호
– 상단/하단, 어레이 보호 보완
– 개별 블록/섹터 어레이 보호
– 각 장치에 대한 64비트 고유 ID
– 검색 가능한 매개변수 (SFDP) 레지스터
– OTP 잠금 기능이 있는 3X256-바이트 보안 레지스터
– 휘발성 및 비휘발성 상태 레지스터 비트
공간 효율적인 패키징
– 8핀 SOIC 208-mil
– 16핀 SOIC 300-mil (추가 /RESET 핀)
– 8-패드 WSON 6x5-mm / 8x6-mm
– 24-볼 TFBGA 8x6-mm (6x4/5x5 볼 어레이)
– 24-볼 WLCSP
– KGD 및 기타 옵션은 Winbond에 문의하십시오.
설명
W25Q128JV (128M-bit) 직렬 플래시 메모리는 공간, 핀 및 전원이 제한된 시스템을 위한 저장 솔루션을 제공합니다. 25Q 시리즈는 일반 직렬 플래시 장치를 훨씬 뛰어넘는 유연성과 성능을 제공합니다. RAM에 코드 섀도잉, 듀얼/쿼드 SPI (XIP)에서 직접 코드 실행, 음성, 텍스트 및 데이터 저장에 이상적입니다. 이 장치는 전원 끄기에 대해 1µA만큼 낮은 전류 소비로 단일 2.7V ~ 3.6V 전원 공급 장치에서 작동합니다. 모든 장치는 공간 절약형 패키지로 제공됩니다.
W25Q128JV 어레이는 각각 256바이트의 65,536개의 프로그래밍 가능한 페이지로 구성됩니다. 한 번에 최대 256바이트를 프로그래밍할 수 있습니다. 페이지는 16개 그룹 (4KB 섹터 지우기), 128개 그룹 (32KB 블록 지우기), 256개 그룹 (64KB 블록 지우기) 또는 전체 칩 (칩 지우기)으로 지울 수 있습니다. W25Q128JV는 각각 4,096개의 지울 수 있는 섹터와 256개의 지울 수 있는 블록을 가지고 있습니다. 작은 4KB 섹터는 데이터 및 매개변수 저장이 필요한 응용 프로그램에서 더 큰 유연성을 허용합니다.
W25Q128JV는 표준 직렬 주변 장치 인터페이스 (SPI), 듀얼/쿼드 I/O SPI: 직렬 클럭, 칩 선택, 직렬 데이터 I/O0 (DI), I/O1 (DO), I/O2 및 I/O3을 지원합니다. 최대 133MHz의 W25Q128JV의 SPI 클럭 주파수가 지원되어 Fast Read Dual/Quad I/O를 사용할 때 듀얼 I/O의 경우 266MHz (133MHz x 2), 쿼드 I/O의 경우 532MHz (133MHz x 4)의 등가 클럭 속도를 허용합니다. 이러한 전송 속도는 표준 비동기 8 및 16비트 병렬 플래시 메모리보다 뛰어날 수 있습니다.
또한 이 장치는 JEDEC 표준 제조업체 및 장치 ID 및 SFDP, 64비트 고유 일련 번호 및 세 개의 256바이트 보안 레지스터를 지원합니다.
정보
|
카테고리
|
|
|
|
제조사
|
|
|
|
시리즈
|
|
|
|
패키징
|
튜브
|
|
|
부품 상태
|
활성
|
|
|
DigiKey 프로그래밍 가능
|
확인됨
|
|
|
메모리 유형
|
비휘발성
|
|
|
메모리 형식
|
|
|
|
기술
|
FLASH - NOR
|
|
|
메모리 크기
|
|
|
|
메모리 구성
|
16M x 8
|
|
|
메모리 인터페이스
|
SPI - 쿼드 I/O, QPI
|
|
|
클럭 주파수
|
133 MHz
|
|
|
쓰기 사이클 시간 - 단어, 페이지
|
3ms
|
|
|
전압 - 공급
|
2.7V ~ 3.6V
|
|
|
작동 온도
|
-40°C ~ 85°C (TA)
|
|
|
장착 유형
|
표면 실장
|
|
|
패키지 / 케이스
|
|
|
|
공급업체 장치 패키지
|
8-SOIC
|
|
|
기본 제품 번호
|
도면
