제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 | ||
| 강조하다: | 100V 하프 브리지 게이트 드라이버,3A 피크 전류 게이트 드라이버,SOT-23-6 패키지 게이트 드라이버 |
||

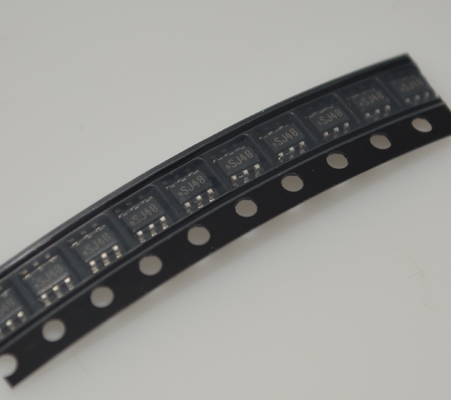

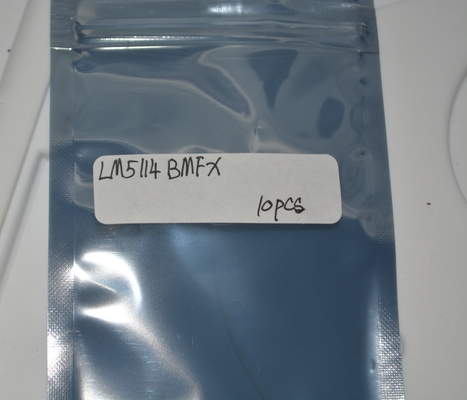

LM5114BMFX/S7003094 100V 하프 브리지 게이트 드라이버 3A 피크 전류 독립 입력 빠른 25ns 전파 UVLO 보호 광범위한 8-14V 공급 TTL/CMOS 호환 SOT-23-6 패키지
andnbsp;
특징
andbull; 1개의 제어 가능한 상승 및 하강 시간을 위한 독립적인 소스 및 싱크 출력
andbull; 4-V ~ 12.6-V 단일 전원 공급 장치
andbull; 7.6-A/1.3-A 피크 싱크 및 소스 드라이브 전류
andbull; 0.23-Ω 오픈 드레인 풀다운 싱크 출력
andbull; 2-Ω 오픈 드레인 풀업 소스 출력
andbull; 12-ns (일반) 전파 지연
andbull; 반전 및 비반전 입력 간의 일치하는 지연 시간
andbull; TTL/CMOS 로직 입력
andbull; 0.68-V 입력 히스테리시스
andbull; 최대 14-V 로직 입력 (VDD 전압과 무관)
andbull; 낮은 입력 커패시턴스: 2.5-pF (일반)
andbull; -40anddeg;C ~ 125anddeg;C 작동 온도 범위
andbull; MAX5048과 핀 호환
andbull; 6핀 SOT-23
andnbsp;
응용 분야
andbull; 부스트 컨버터
andbull; 플라이백 및 순방향 컨버터
andbull; 절연 토폴로지에서 2차 동기 FET 드라이브
andbull; 모터 제어
andnbsp;
설명
LM5114는 부스트 유형 구성에서 로우사이드 MOSFET을 구동하거나 절연 토폴로지에서 2차 동기 MOSFET을 구동하도록 설계되었습니다. 강력한 싱크 전류 기능을 갖춘 LM5114는 여러 FET를 병렬로 구동할 수 있습니다. LM5114는 또한 로우사이드 강화 모드 질화 갈륨(GaN) FET를 구동하는 데 필요한 기능을 갖추고 있습니다. LM5114는 단일 장치 유형에서 반전 및 비반전 게이트 드라이브에 대한 요구 사항을 충족하기 위해 반전 및 비반전 입력을 제공합니다. LM5114의 입력은 TTL/CMOS 로직과 호환되며 VDD 전압과 관계없이 최대 14V의 입력 전압을 견딜 수 있습니다. LM5114는 분할 게이트 출력을 가지고 있어 턴온 및 턴오프 강도를 독립적으로 조정할 수 있는 유연성을 제공합니다. LM5114는 빠른 스위칭 속도와 최소화된 전파 지연을 통해 고주파 작동을 용이하게 합니다. LM5114는 6핀 SOT-23 패키지와 열 발산을 돕기 위해 노출된 패드가 있는 6핀 WSON 패키지로 제공됩니다.
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조업체
|
Texas Instruments
|
andnbsp;
|
|
시리즈
|
-
|
andnbsp;
|
|
포장
|
테이프 and 릴(TR)
컷 테이프(CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
DigiKey 프로그래밍 가능
|
확인되지 않음
|
andnbsp;
|
|
구동 구성
|
로우사이드
|
andnbsp;
|
|
채널 유형
|
단일
|
andnbsp;
|
|
드라이버 수
|
1
|
andnbsp;
|
|
게이트 유형
|
MOSFET(N 채널)
|
andnbsp;
|
|
전압 - 공급
|
4V ~ 12.6V
|
andnbsp;
|
|
로직 전압 - VIL, VIH
|
0.8V, 2.4V
|
andnbsp;
|
|
전류 - 피크 출력(소스, 싱크)
|
1.3A, 7.6A
|
andnbsp;
|
|
입력 유형
|
반전, 비반전
|
andnbsp;
|
|
상승/하강 시간(Typ)
|
82ns, 12.5ns
|
andnbsp;
|
|
작동 온도
|
-40anddeg;C ~ 125anddeg;C (TJ)
|
andnbsp;
|
|
장착 유형
|
표면 장착
|
andnbsp;
|
|

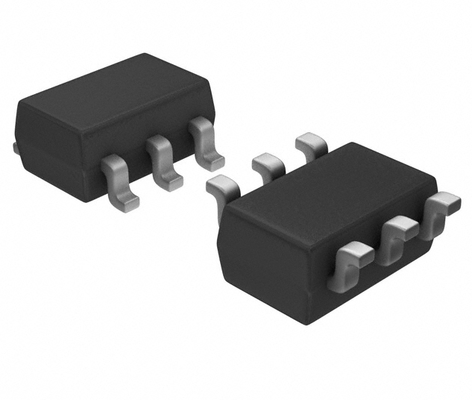

패키지/케이스
|
SOT-23-6
|
andnbsp;
|
|
공급업체 장치 패키지
|
SOT-23-6
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
도면
