정상은 중국에 있는 직업적인 전자 부품 분배자입니다.
우리는 PCB Bom를 위한 커뮤니케이션 단위, 안테나, PCB, PCBA 및 모든 성분에서 원스톱 해결책 서비스를, 제안합니다.
|
제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 |

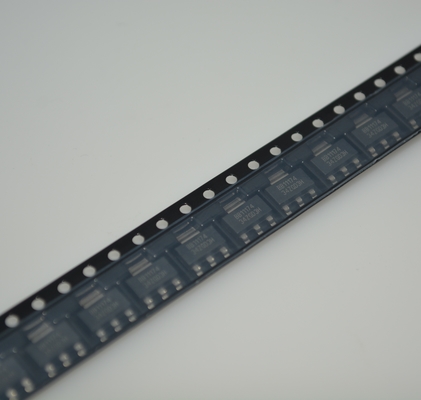

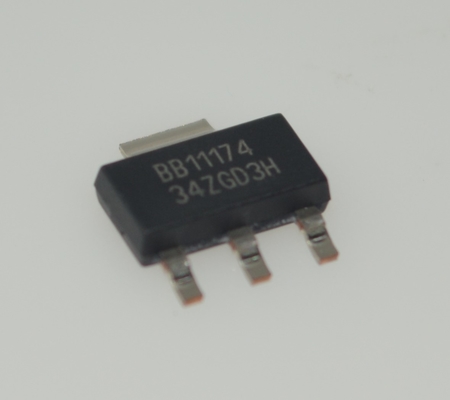

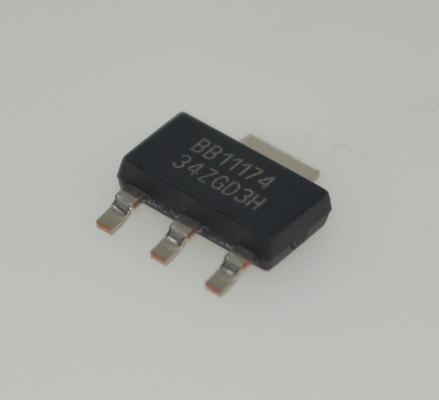

REG1117-3.3 초저 드롭아웃 고정밀 3.3V 전압 조정기, 1A 출력 전류 제한, 소형 패키지의 열 보호 및 활성화
특징
고정 및 조정 가능한 버전
SCSI-2 액티브 터미네이션용 2.85V 모델
출력 전류:
REG1117: 최대 800mA
REG1117A: 최대 1A
출력 허용 오차: 최대 +1%
드롭아웃 전압:
REG1117: lo= 800mA에서 최대 1.2V
REG1117A: lo = 1A에서 최대 1.3V
내부 전류 제한 열 과부하 보호

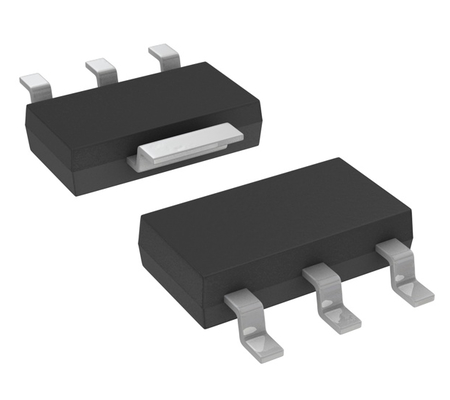

SOT-223 및 DDPAK 표면 실장 패키지
응용 분야
SC SI-2 액티브 터미네이션
휴대용 데이터 수집 장치
고효율 선형 조정기
배터리 구동 계측기
노트북 및 팜탑 PC용 배터리 관리 회로
코어 전압 공급: FPGA, PLD, DSP, CPU
설명
REG1117은 사용하기 쉬운 3단자 전압 조정기 제품군입니다. 이 제품군은 다양한 고정 및 조정 가능한 전압 버전, 두 가지 전류(800mA 및 1A) 및 두 가지 패키지 유형(S0T-223 및 DDPAK)을 포함합니다. 사용 가능한 옵션은 아래 차트를 참조하십시오.
조정 가능한 버전의 출력 전압은 두 개의 외부 저항으로 설정됩니다. REG1117의 낮은 드롭아웃 전압은 1V의 입력-출력 전압 차이에서도 사용할 수 있습니다.
레이저 트리밍은 조정 없이도 뛰어난 출력 전압 정확도를 보장합니다. NPN 출력 스테이지를 사용하면 출력 스테이지 드라이브가 최대 효율을 위해 부하 전류에 기여할 수 있습니다.
정보
|
카테고리
|
|
|
|
제조사
|
|
|
|
시리즈
|
-
|
|
|
포장
|
튜브
|
|
|
부품 상태
|
활성
|
|
|
출력 구성
|
|
|
|
출력 유형
|
|
|
|
조정기 수
|
1
|
|
|
전압 - 입력(최대)
|
15V
|
|
|
전압 - 출력(최소/고정)
|
3.3V
|
|
|
전압 - 출력(최대)
|
-
|
|
|
전압 강하(최대)
|
1.2V @ 800mA
|
|
|
전류 - 출력
|
|
|
|
전류 - 대기(Iq)
|
10mA
|
|
|
PSRR
|
62dB(120Hz)
|
|
|
제어 기능
|
-
|
|
|
보호 기능
|
과전류, 과온도
|
|
|
작동 온도
|
-40°C ~ 125°C
|
|
|
장착 유형
|
표면 실장
|
|
|
패키지 / 케이스
|
TO-261-4, TO-261AA
|
|
|
공급업체 장치 패키지
|
SOT-223-4
|
|
|
기본 제품 번호
|
도면
