제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 | ||
| 강조하다: | SN74LVC1T45 전압 레벨 변환기,듀얼 전원 레벨 변환기 IC,소형 패키지 전압 변환기 IC |
||
SN74LVC1T45DBVR 자동 방향 제어 1.65V ~ 5.5V의 단일 비트 듀얼 공급 전압 레벨 변환기 고속 저전력 소형 패키지 및 32mA 출력 드라이브
그리고nbsp;
특징
그리고 bull; ESD 보호는 JESD 22를 초과합니다.
2000V 인체 모델 (A114-A)
200V 기계 모델 (A115-A)
1000V 충전 장치 모델 (C101)
& bull; 텍사스 도구 NanoFreeandtrade에서 사용할 수 있습니다; 패키지
andbull; 완전히 구성 가능한 듀얼 레일 디자인은 각 포트가 전체 1.65V에서 5.5V 전원 공급 범위에서 작동 할 수 있습니다.
andbull; VCC 격리 기능 andndash; 만약 VCC 입력 중 하나가 GND에 있다면, 두 포트 모두 고 임피던스 상태입니다.
andbull; VCCA에 참조된 DIR 입력 회로
저전력소비, 4마이크로 최대 ICC
그리고 bull; 그리고 plusmn; 24mA 출력 드라이브 3.3V
andbull; Ioff는 부분 전원 다운 모드 동작을 지원합니다.
그리고 황소; 최대 데이터 속도
420Mbps (3.3V에서 5V 변환)
210Mbps (3.3V로 변환)
140Mbps (2.5V로 번역)
75Mbps (1.8V로 변환)
그리고 bull; JESD 78당 100mA를 초과하는 락업 성능, II급
그리고nbsp;
신청서
및 윗부분; 개인 전자
산·산·산업
그리고 황소, 엔터프라이즈
엑스포; 통신
그리고nbsp;
설명

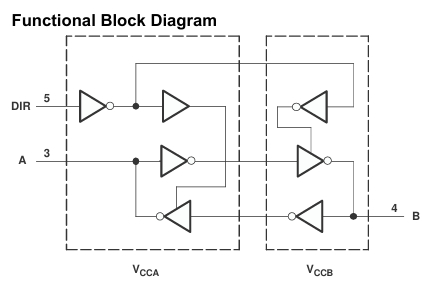

이 단일 비트 비 인버팅 버스 트랜시버는 두 개의 별도의 구성 가능한 전력 공급 레일을 사용합니다. A 포트는 VCCA를 추적하도록 설계되었습니다. VCCA는 1.65V에서 5.5V까지 모든 공급 전압을 수용합니다.B 포트는 VCCB를 추적하도록 설계되었습니다.. VCCB는 1.65V에서 5.5V까지 모든 공급 전압을 수용합니다. 이것은 1.8V, 2.5V, 3.3V 및 5V 전압 노드 중 어느 하나 사이의 보편적 인 저전압 양방향 변환을 허용합니다.SN74LVC1T45는 두 데이터 버스 사이의 비동기 통신을 위해 설계되었습니다.방향 제어 (DIR) 입력의 논리 레벨은 B 포트 출력 또는 A 포트 출력을 활성화합니다.장치는 B 포트 출력이 활성화되면 A 버스에서 B 버스로, A 포트 출력이 활성화되면 B 버스에서 A 버스로 데이터를 전송합니다.입력 회로는 항상 A 포트와 B 포트 모두에서 활성화되어 있고 과도한 ICC와 ICCZ를 방지하기 위해 논리 HIGH 또는 LOW 레벨을 적용해야합니다.
SN74LVC1T45는 DIR 입력이 VCCA에 의해 공급되도록 설계되었습니다. 이 장치는 Ioff를 사용하는 부분 전원 다운 애플리케이션에 완전히 지정되었습니다. Ioff 회로는 출력을 비활성화합니다.전원이 꺼졌을 때 장치를 통해 손상되는 전류 역류를 방지합니다.VCC 격리 기능은 VCC 입력 중 하나가 GND에 있는 경우 두 포트가 높은 저항 상태에서 설계되었습니다.
그리고nbsp;
나노프리앤트레이드: 패키지 기술은 IC 패키지 개념의 주요 돌파구입니다.
그리고nbsp;
정보
|
분류
|
그리고nbsp;
|
|
|
제조업자
|
텍사스 인스트루먼트
|
그리고nbsp;
|
|
시리즈
|
그리고nbsp;
|
|
|

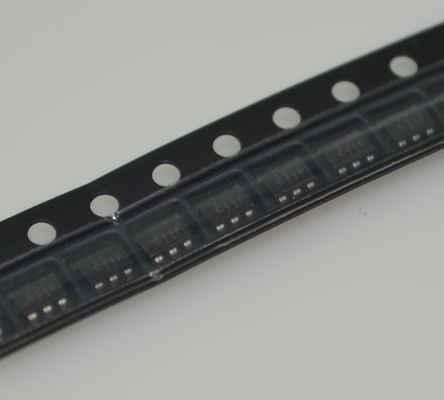

포장
|
테이프와 롤 (TR)
절단 테이프 (CT)
디지-리랜드레그
|
그리고nbsp;
그리고nbsp;
그리고nbsp;
|
|
부분 상태
|
액티브
|
그리고nbsp;
|
|
번역기 유형
|
전압 수준
|
그리고nbsp;
|
|
채널 유형
|
양방향
|
그리고nbsp;
|
|
회로 수
|
1
|
그리고nbsp;
|
|
회로당 채널
|
1
|
그리고nbsp;
|
|
전압 - VCCA
|
1.65V ~ 5.5V
|
그리고nbsp;
|
|
전압 - VCCB
|
1.65V ~ 5.5V
|
그리고nbsp;
|
|
입력 신호
|
-
|
그리고nbsp;
|
|
출력 신호
|
-
|
그리고nbsp;
|
|
출력 유형
|
3개 주, 반전되지 않음
|
그리고nbsp;
|
|
데이터 비율
|
420Mbps
|
그리고nbsp;
|
|
작동 온도
|
-40°C ~ 85°C (TA)
|
그리고nbsp;
|
|
특징
|
-
|
그리고nbsp;
|
|
장착형
|
표면 마운트
|
그리고nbsp;
|
|

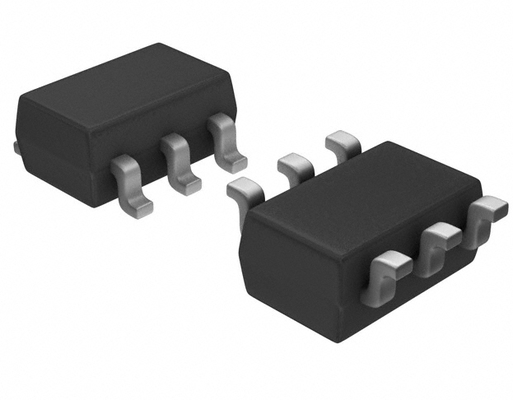

패키지 / 케이스
|
SOT-23-6
|
그리고nbsp;
|
|
공급자의 장치 패키지
|
SOT-23-6
|
그리고nbsp;
|
|
기본 제품 번호
|
그리고nbsp;
그림
