정상은 중국에 있는 직업적인 전자 부품 분배자입니다.
우리는 PCB Bom를 위한 커뮤니케이션 단위, 안테나, PCB, PCBA 및 모든 성분에서 원스톱 해결책 서비스를, 제안합니다.
|
제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 | ||
| 강조하다: | 1.5A 로드 스위치 IC,초저 RON 로드 스위치,SOT-23-5 패키지 로드 스위치 |
||

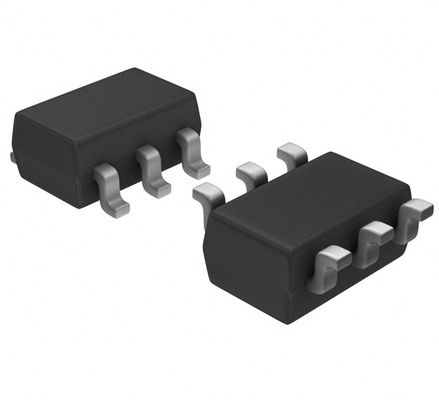

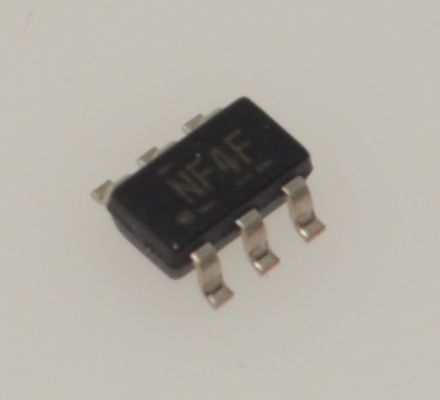

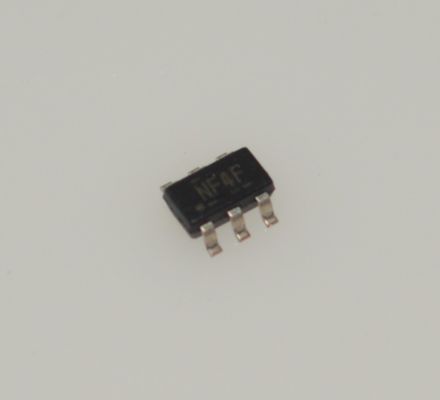

TPS22929DDBVR 로드 스위치 1.5A 정격 초저 0.8andOmega; RON 1.1-5.5V 광범위 입력 빠른 출력 방전(QOD) 낮음 1andmu;A IQ 소형 SOT-23-5 패키지 활성화 핀 단락 보호
andnbsp;
특징
andbull; 통합 단일 로드 스위치 1
andbull; 소형 SOT23-6 패키지
andbull; 입력 전압 범위: 1.4V ~ 5.5V
andbull; 낮은 ON-저항
andnbsp; andndash; rON = 115 mandOmega;at VIN = 5V
andnbsp; andndash; rON = 115 mandOmega;at VIN = 3.3V
andnbsp; andndash; rON = 118 mandOmega;at VIN = 2.5V
andnbsp; andndash; rON = 129 mandOmega;at VIN = 1.5V
andbull; 1.8-A 연속 스위치 전류(25anddeg;C)
andbull; 낮은 임계값 제어 입력
andbull; 제어된 슬루율
andbull; 저전압 록아웃
andbull; 빠른 출력 방전
andbull; 역전류 보호
andnbsp;
응용 분야
andbull; 휴대용 산업 장비
andbull; 휴대용 의료 장비
andbull; 휴대용 미디어 플레이어
andbull; 판매 시점 정보 단말기
andbull; GPS 장치
andbull; 디지털 카메라
andbull; 휴대용 계측기
andbull; 스마트폰
andnbsp;
설명
TPS22929D는 제어된 턴온 기능을 갖춘 작고 낮은 rON 로드 스위치입니다. 이 장치에는 1.4V ~ 5.5V의 입력 전압 범위에서 작동할 수 있는 P 채널 MOSFET이 포함되어 있습니다. 스위치는 저전압 제어 신호와 직접 인터페이스할 수 있는 켜기/끄기 입력(ON)으로 제어됩니다. TPS22929D는 활성 하이 활성화입니다.
TPS22929D에는 스위치가 꺼질 때 빠른 출력 방전을 위한 150-andOmega; 온칩 로드 저항기가 포함되어 있습니다. 장치의 상승 시간은 돌입 전류를 방지하기 위해 내부적으로 제어됩니다.
TPS22929D 장치는 역전압 상황에서 전원 스위치를 래칭하여 회로 차단기 기능을 제공합니다. 내부 역전압 비교기는 출력 전압(VOUT)이 입력(VIN)보다 높게 구동될 때 전원 스위치를 비활성화하여 전류가 스위치의 입력 측으로 흐르는 것을 빠르게(일반적으로 10 andmicro;s) 중지합니다. 역전류는 전원 스위치가 비활성화된 경우에도 항상 활성 상태입니다. 또한 저전압 록아웃(UVLO) 보호 기능은 입력 전압이 너무 낮으면 스위치를 끕니다.
TPS22929D는 작고 공간 절약적인 6핀 SOT23 패키지로 제공되며, 작동에 대해 특성화되었습니다.
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조업체
|
andnbsp;
|
|
|
시리즈
|
-
|
andnbsp;
|
|
포장
|
테이프 및 릴(TR)
컷 테이프(CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
스위치 유형
|
andnbsp;
|
|
|
출력 수
|
1
|
andnbsp;
|
|
비율 - 입력:출력
|
1:1
|
andnbsp;
|
|
출력 구성
|
하이 사이드
|
andnbsp;
|
|
출력 유형
|
P 채널
|
andnbsp;
|
|
인터페이스
|
켜기/끄기
|
andnbsp;
|
|
전압 - 부하
|
1.4V ~ 5.5V
|
andnbsp;
|
|
전압 - 공급(Vcc/Vdd)
|
필요 없음
|
andnbsp;
|
|
전류 - 출력(최대)
|
1.8A
|
andnbsp;
|
|
Rds On(Typ)
|
115mOhm
|
andnbsp;
|
|
입력 유형
|
비반전
|
andnbsp;
|
|
특징
|
로드 방전, 슬루율 제어
|
andnbsp;
|
|
고장 보호
|
역전류, UVLO
|
andnbsp;
|
|
작동 온도
|
-40anddeg;C ~ 85anddeg;C(TA)
|
andnbsp;
|
|
장착 유형
|
표면 장착
|
andnbsp;
|
|
공급업체 장치 패키지
|
SOT-23-6
|
andnbsp;
|
|
패키지 / 케이스
|
andnbsp;
|
|
|
기본 제품 번호
|
andnbsp;
