제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 | ||
| 강조하다: | TPS62170DSGR 스텝다운 컨버터,3-17V 입력,1.2A 출력 조절 가능 스텝다운 컨버터 |
||

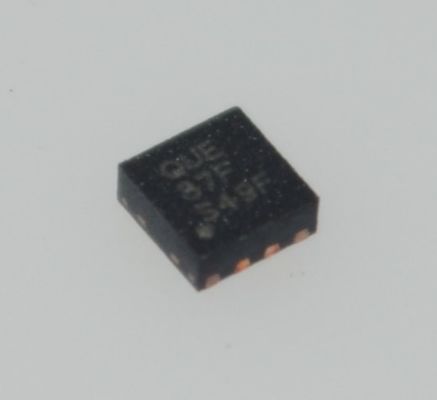

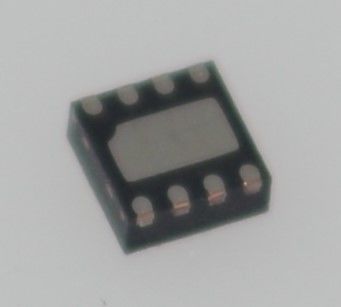

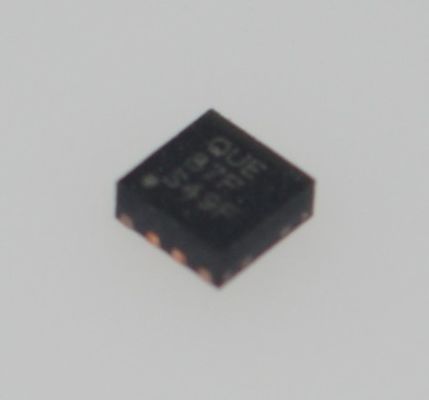

TPS62170DSGR 스텝다운 컨버터 3-17V 입력 1.2A 출력 최대 95% 효율 1.8V ~ 6V 조절 가능 출력 17andmu;A 낮은 대기 전류 절전 모드 100% 듀티 사이클 소형 2.0x2.0mm WSON 패키지
andnbsp;
특징
andbull; DCS-Controlandtrade; 토폴로지
andbull; 3V ~ 17V 입력 전압 범위
andbull; 최대 500mA 출력 전류
andbull; 0.9V ~ 6V 조절 가능 출력 전압
andbull; 고정 출력 전압 버전
andbull; 원활한 절전 모드 전환
andbull; 일반적으로 17andmicro;A 대기 전류
andbull; PowerGood 출력
andbull; 100% 듀티 사이클 모드
andbull; 단락 보호
andbull; 과열 보호
andbull; TPS62160 및 TPS62125와 핀 호환

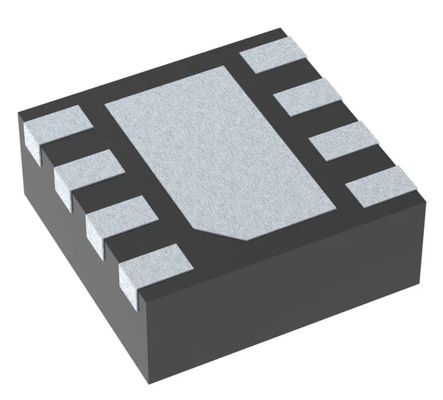

andbull; 2-mmandtimes;2-mm 8핀 WSON 패키지로 제공
andnbsp;
응용 분야
andbull; 표준 12V 레일 공급
andbull; 단일 또는 다중 Li-Ion 배터리에서 POL 공급
andbull; LDO 교체
andbull; 임베디드 시스템
andbull; 디지털 카메라, 비디오
andbull; 모바일 PC, 태블릿 PC, 모뎀
andnbsp;
설명
TPS6217x 장치 제품군은 고전력 밀도 응용 분야에 최적화된 사용하기 쉬운 동기식 스텝다운 DC-DC 컨버터입니다. 일반적으로 2.25MHz의 높은 스위칭 주파수는 소형 인덕터를 사용할 수 있게 하고 DCS-Controlandtrade; 토폴로지를 활용하여 빠른 과도 응답과 높은 출력 전압 정확도를 제공합니다.
3V ~ 17V의 넓은 작동 입력 전압 범위로 인해 이 장치는 Li-Ion 또는 기타 배터리뿐만 아니라 12V 중간 전원 레일에서 전원을 공급받는 시스템에 이상적입니다. 0.9V ~ 6V 사이의 출력 전압에서 최대 0.5A의 연속 출력 전류를 지원합니다(100% 듀티 사이클 모드).
enable 및 오픈 드레인 powergood 핀을 구성하여 전원 시퀀싱도 가능합니다.
절전 모드에서 장치는 VIN에서 약 17andmu;A의 대기 전류를 나타냅니다. 부하가 작으면 자동으로 원활하게 진입하는 절전 모드는 전체 부하 범위에서 높은 효율을 유지합니다. 셧다운 모드에서는 장치가 꺼지고 셧다운 전류 소비가 2andmu;A 미만입니다.
조절 가능 및 고정 출력 전압 버전으로 제공되는 이 장치는 2-mmandtimes;2-mm 8핀 WSON 패키지(DSG)로 패키징됩니다.
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조사
|
andnbsp;
|
|
|
시리즈
|
andnbsp;
|
|
|
포장
|
테이프 and 릴(TR)
컷 테이프(CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
기능
|
스텝다운
|
andnbsp;
|
|
출력 구성
|
양수
|
andnbsp;
|
|
토폴로지
|
andnbsp;
|
|
|
출력 유형
|
andnbsp;
|
|
|
출력 수
|
1
|
andnbsp;
|
|
전압 - 입력(최소)
|
3V
|
andnbsp;
|
|
전압 - 입력(최대)
|
17V
|
andnbsp;
|
|
전압 - 출력(최소/고정)
|
andnbsp;
|
|
|
전압 - 출력(최대)
|
6V
|
andnbsp;
|
|
전류 - 출력
|
andnbsp;
|
|
|
주파수 - 스위칭
|
2.25MHz
|
andnbsp;
|
|
동기식 정류기
|
예
|
andnbsp;
|
|
작동 온도
|
-40anddeg;C ~ 85anddeg;C (TA)
|
andnbsp;
|
|
장착 유형
|
표면 실장
|
andnbsp;
|
|
패키지 / 케이스
|
andnbsp;
|
|
|
공급업체 장치 패키지
|
8-WSON(2x2)
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
도면
