제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 | ||
| 강조하다: | 벅-부스트 컨버터 2.5-12V 입력,조절 가능한 출력 전력 절약 모드,QFN 패키지 벅-부스트 컨버터 |
||

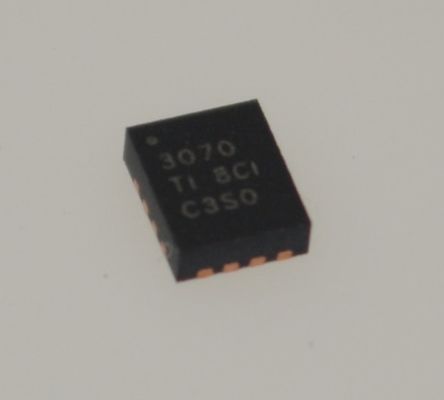

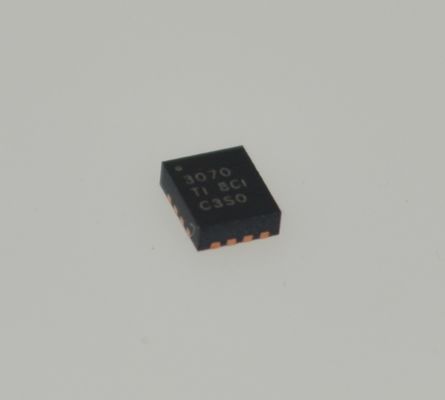

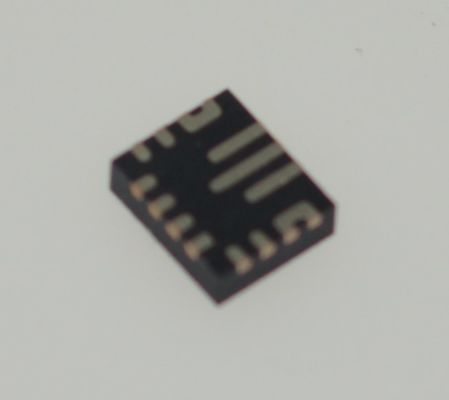

TPS63070RNMR 벅-부스트 컨버터 2.5-12V 입력 2A 스위치 96% 효율 1.8-5.5V 조절 가능 출력 전력 절약 모드 25andmu;A IQ 강제 PWM 3x3mm QFN 패키지
andnbsp;
특징
andbull; 입력 전압 범위: 2.0V ~ 16V
andbull; 출력 전압 범위: 2.5V ~ 9V
andbull; 최대 95% 효율
andbull; PWM 모드에서 +/-1% DC 정확도
andbull; PFM 모드에서 +3%/-1% DC 정확도
andbull; 벅 모드에서 2A 출력 전류
andbull; 부스트 모드에서 2A 출력 전류 (VIN=4V; Vout=5V)
andbull; 정밀 ENABLE 입력 허용
andnbsp; andndash; 사용자 정의 저전압 록아웃
andnbsp; andndash; 정확한 시퀀싱
andbull; 강압 및 부스트 모드 간 자동 전환
andbull; 일반적인 장치 대기 전류: 50andmu;A
andbull; 고정 및 조절 가능한 출력 전압 옵션
andbull; 출력 방전 옵션
andbull; 낮은 출력 전력에서 효율성 향상을 위한 전력 절약 모드
andbull; 2.4MHz에서 강제 고정 주파수 작동 및 동기화 옵션
andbull; Power Good 출력
andbull; VSEL은 단순히 출력 전압 변경을 허용합니다.
andbull; 셧다운 중 부하 분리
andbull; 과열 보호
andbull; 입력/출력 과전압 보호

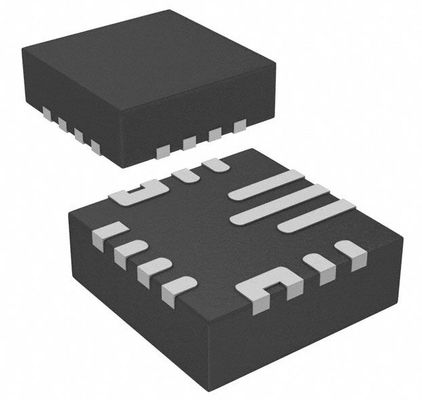

andbull; QFN 패키지로 제공
andnbsp;
응용 분야
andbull; 듀얼 Li-Ion 응용 분야
andbull; 산업용 계측 장비
andbull; DSC 및 캠코더
andbull; 노트북 컴퓨터
andbull; UltraMobile PC 및 모바일 인터넷 장치
andbull; 개인 의료 제품
andnbsp;
설명
TPS6307x는 입력 전압이 출력 전압보다 높거나 낮을 수 있는 응용 분야에 적합한 고효율, 저대기 전류 벅-부스트 컨버터입니다. 출력 전류는 부스트 모드에서 최대 2A, 벅 모드에서 최대 2A까지 가능합니다. 벅-부스트 컨버터는 최대 효율을 얻기 위해 동기식 정류를 사용하는 고정 주파수, 펄스 폭 변조(PWM) 컨트롤러를 기반으로 합니다. 낮은 부하 전류에서 컨버터는 광범위한 부하 전류 범위에서 높은 효율을 유지하기 위해 전력 절약 모드로 들어갑니다. 배터리 소모를 최소화하기 위해 컨버터를 비활성화할 수 있습니다. 셧다운 중에는 부하가 배터리에서 분리됩니다. 이 장치는 2.5mmx3mm QFN 패키지로 제공됩니다.
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조사
|
andnbsp;
|
|
|
시리즈
|
-
|
andnbsp;
|
|

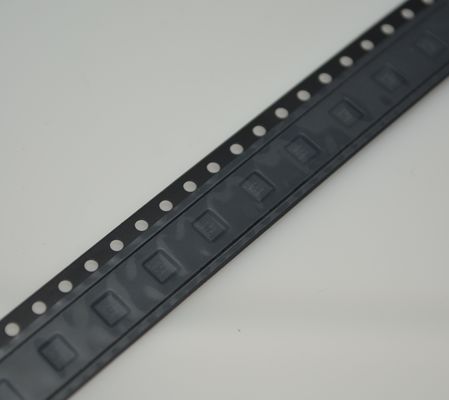

포장
|
테이프 and 릴(TR)
컷 테이프(CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
기능
|
승압/강압
|
andnbsp;
|
|
출력 구성
|
양수
|
andnbsp;
|
|
토폴로지
|
andnbsp;
|
|
|
출력 유형
|
andnbsp;
|
|
|
출력 수
|
1
|
andnbsp;
|
|
전압 - 입력(최소)
|
2V
|
andnbsp;
|
|
전압 - 입력(최대)
|
16V
|
andnbsp;
|
|
전압 - 출력(최소/고정)
|
andnbsp;
|
|
|
전압 - 출력(최대)
|
9V
|
andnbsp;
|
|
전류 - 출력
|
andnbsp;
|
|
|
주파수 - 스위칭
|
2.4MHz
|
andnbsp;
|
|
동기식 정류기
|
예
|
andnbsp;
|
|
작동 온도
|
-40anddeg;C ~ 125anddeg;C (TJ)
|
andnbsp;
|
|
장착 유형
|
표면 장착
|
andnbsp;
|
|
패키지 / 케이스
|
andnbsp;
|
|
|
공급업체 장치 패키지
|
15-VQFN-HR (3x2.5)
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
도면
