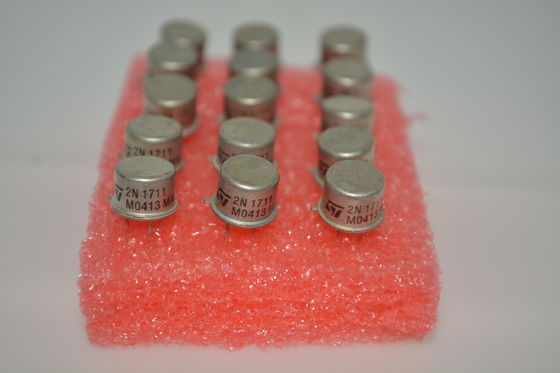

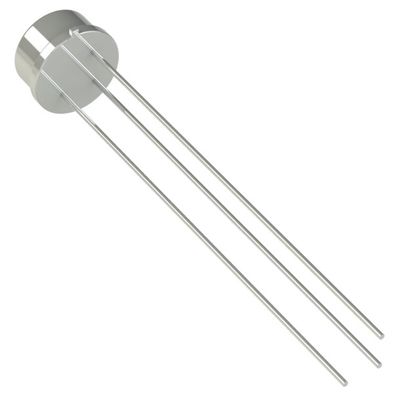

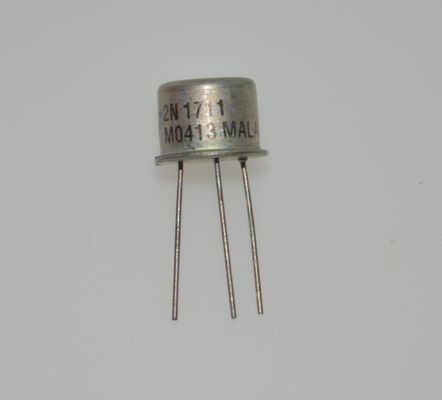

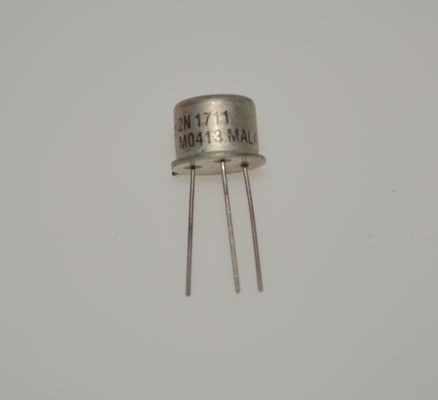

2N1711 NPN 트랜지스터 50V/600mA 100MHz 주파수 낮은 포화 전압 높은 베타 TO-39 금속 패키지 산업 온도 범위 신뢰할 수 있는 스위칭 범용 증폭
andnbsp;
특징
NPN 극성: NPN 바이폴라 접합 트랜지스터(BJT)로서, 양의 전류를 사용하여 컬렉터와 이미터 사이의 전도성을 제어합니다. 전자 설계에서 가장 기본적이고 널리 사용되는 트랜지스터 유형 중 하나이며, 회로에 쉽게 통합할 수 있습니다.
중간-고전압 및 전류 용량우수한 증폭 특성
컬렉터-이미터 전압(VCEOFE)-50 V. 이는 최대 50볼트의 작동 전압을 안전하게 처리할 수 있음을 나타내며,
대부분의 중간 전압 회로
에 적합합니다.컬렉터 전류(IFE): -600 mA
. 이는 최대 600밀리암페어의 전류를 스위칭하거나 증폭할 수 있음을 의미하며, 릴레이, 소형 모터 및 전구와 같은 중간 전력 부하를 구동하기에 충분합니다.우수한 증폭 특성
:DC 전류 이득(hFE): 일반적으로 50에서 150
범위입니다. 이 이득 범위는 효과적인 전류 증폭을 제공하는 동시에 제어가 용이하며, 과도하게 높은 이득과 관련된 불안정성 문제를 피합니다.낮은 포화 전압
: 전도 시 컬렉터와 이미터 사이의 전압 강하가 낮아 전력 손실이 줄어들고 효율성이 높아지며, 특히 스위칭 응용 분야에서 그렇습니다.견고한 TO-39 금속 패키지: 최신 플라스틱 패키지에 비해 금속 캡슐화는 입증된 신뢰성 및 물리적 보호
를 제공하여 더 높은 전력 소모(최대 0.8W)와 가혹한 환경에서의 안정적인 작동을 가능하게 합니다.넓은 작동 온도 범위: 산업 등급 응용 분야
를 위해 설계되었으며, 높은 신뢰성으로 광범위한 주변 온도에서 안정적으로 작동할 수 있습니다.신뢰할 수 있는 스위칭 기능
andnbsp;
: 구조적 설계로 부하 서지 및 충격을 견딜 수 있어 스위칭 목적으로 매우 내구성이 뛰어나고 신뢰할 수 있습니다.2N1711은 고전적이고 다재다능하며 견고한 전력 트랜지스터입니다. 최신 기술을 나타내지는 않지만, 입증된 신뢰성과 강력한 구동 능력
andnbsp;
은 내구성과 열 성능을 우선시하는 응용 분야에서 관련성을 유지하도록 보장합니다. 최신 설계를 위해 엔지니어는 더 현대적이고 컴팩트한 대안을 선택할 수 있지만, 2N1711은 레거시 장비의 유지 관리 및 수리에 계속 중요합니다.
응용 분야1: 전력 스위칭 회로
: 릴레이, 모터 및 표시등 구동 등.2: 중간 전력 증폭 회로
: 오디오 증폭기 및 선형 전압 조정기 포함.3: 산업 제어 및 자동차 전자
andnbsp;
: 내구성과 온도 허용 오차가 중요한 경우.
|
정보
|
andnbsp;
|
|
|
단일 바이폴라 트랜지스터
|
andnbsp;
|
|
|
Microchip Technology
|
주파수 - 전환
|
andnbsp;
|
|
-
|
포장
|
andnbsp;
|
|
벌크
|
부품 상태
|
andnbsp;
|
|
활성
|
andnbsp;
|
|
|
NPN
|
전류 - 컬렉터(Ic)(최대)
|
andnbsp;
|
|
500 mA
|
전압 - 컬렉터 이미터 항복(최대)
|
andnbsp;
|
|
50 V
|
Vce 포화(최대) @ Ib, Ic
|
andnbsp;
|
|
1.5V @ 15mA, 150mA
|
전류 - 컬렉터 차단(최대)
|
andnbsp;
|
|
10nA (ICBO)
|
DC 전류 이득(hFE)(최소) @ Ic, Vce
|
andnbsp;
|
|
100 @ 150mA, 10V
|
전력 - 최대
|
andnbsp;
|
|
800 mW
|
주파수 - 전환
|
andnbsp;
|
|
-
|
작동 온도
|
andnbsp;
|
|
-65anddeg;C ~ 200anddeg;C (TJ)
|
장착 유형
|
andnbsp;
|
|
스루 홀
|
패키지 / 케이스
|
andnbsp;
|
|
TO-205AA, TO-5-3 금속 캔
|
공급업체 장치 패키지
|
andnbsp;
TO-5AA
도면당사의 장점:
