제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 | ||
| 강조하다: | 15V Zener diode SOT-23,low leakage current Zener diode,halogen-free surge protection diode |
||

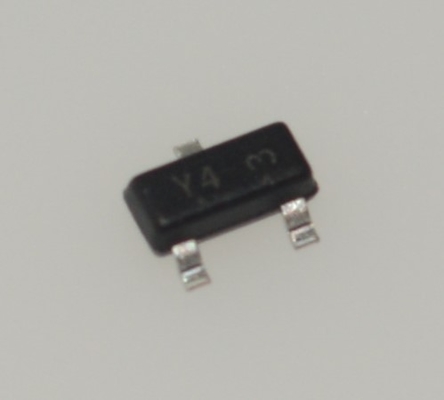

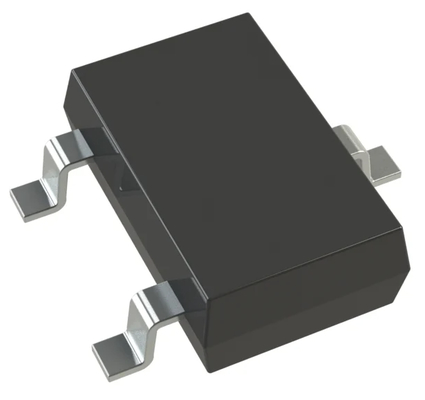

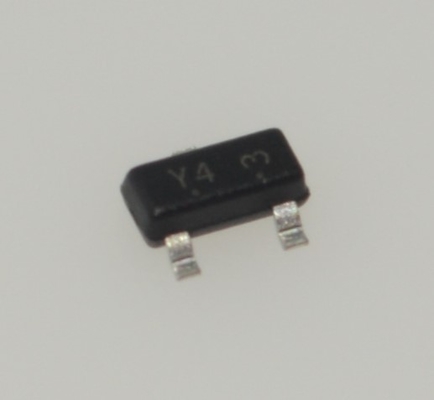

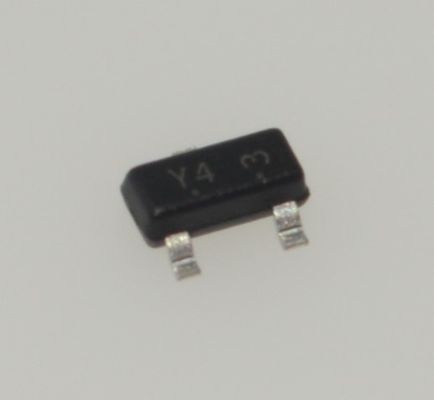

BZX84C15LT3G 15V 제너 SOT-23 225mW 낮은 누출 전류 높은 안정성 급류 보호 할로겐 없는 테이프 and 릴 포장 공간 제한 PCB에 이상적입니다
특징
• FR-4 또는 FR-5 보드에 250mW 등급
• 제너 파업 전압 범위 − 2.4V ~ 75V
• 최적의 자동 보드 조립을 위해 설계 된 패키지
• 고밀도 애플리케이션을 위한 작은 패키지 크기
• 인체 모델별로 ESD 등급 3 (> 16 kV)
• 엄격 한 용인 에 해당 하는 제품군 (페이지 4 참조)
• SZ 사전은 자동차 및 다른 애플리케이션을 위해 고유의 사이트 및 제어 변경 요구 사항을 요구합니다. AEC-Q101 자격 및 PPAP가 가능합니다.
• 이 장치들은 Pb-Free이며 RoHS를 준수합니다.
신청서
1:전압 클램핑 및 과전압 보호:통합 회로 (IC) 또는 MOSFET의 민감한 입력 핀을 손상으로부터 보호하기 위해 사용됩니다.
전기 정전 방열 (ESD), 전압 급격증 또는 우연한 과전압.
2~전압 참조:ADC (애날로그-디지털 변환기), DAC (디지털-애날로그 변환기) 와 같은 회로에 간단한 안정적인 참조 전압을 제공합니다.
변환기) 또는 전압 비교기.
3:파형 절단:시노스 파동이나 다른 파동 형태를 대략적인 제곱 파동으로 변환하는 것
4:전력 공급 규정:낮은 전류, 정밀하지 않은 전원 공급 회로에서 간단한 전압 조절 장치로 작용합니다.
설명
1젠어 전압:
명목값: 15V
이 는 안정적 인 참조 전압 을 나타내는 핵심 매개 변수 이다. 실용적 응용 에서, 그것은 허용 범위 를 가지고 있다.
BZX84C15LT3G의 경우, 제너 전압 허용값은± 5%이것은 특정 테스트 조건 하에서, 그것의 실제 조절 전압은 일반적으로 떨어집니다
사이14.25V 및 15.75V.
2전력 분산:
최대 연속 전력 분산: 350mW
이것은 다이오드가 안전하게 처리 할 수있는 최대 전력을 결정하는 중요한 한계입니다 (전력 = 제너 전압 × 제너 전류). 회로 설계
작동 전류가 전력 소모가 이 값을 초과하지 않도록 해야 합니다. 그렇지 않으면 다이오드가 과열되어 손상될 수 있습니다.
3: 패키지:
SOT-23
이것은 고밀도 PCB 설계에 적합한 매우 일반적인 3 핀 작은 표면 마운트 패키지입니다.
4기술:
싱글 칩:일부 듀얼 다이오드 패키지와 달리, BZX84C15LT3G의 SOT-23 패키지는 단 하나의 제너 다이오드를 포함합니다.
5:기능 특성:
매우 급성 분해 특성:좋은 전압 조절 성능을 나타냅니다.
낮은 누출 전류:반전 누출 전류는 전압이 제너 전압보다 낮을 때 매우 작습니다.
낮은 저항:좋은 역학적 반응 특성을 가지고 있습니다.
정보
|
분류
|
|
|
|
Mfr
|
|
|
|
시리즈
|
|
|
|
포장
|
테이프 and 롤 (TR)
절단 테이프 (CT)
디기 릴®
|
|
|
부분 상태
|
액티브
|
|
|
전압 - 제너 (명) (Vz)
|
|
|
|
용인성
|
±6%
|
|
|
전력 - 최대
|
250mW
|
|
|
임페던스 (MAX) (Zzt)
|
30오엄
|
|
|
전류 - 역 누출 @ Vr
|
50nA @ 10.5V
|
|
|
전압 - 앞으로 (Vf) (최대)
|
900mV @ 10mA
|
|
|
작동 온도
|
-65°C ~ 150°C (TJ)
|
|
|
등급
|
-
|
|
|
자격
|
-
|
|
|
장착형
|
표면 마운트
|
|
|
패키지 / 케이스
|
|
|
|
공급자의 장치 패키지
|
SOT-23-3 (TO-236)
|
|
|
기본 제품 번호
|
그림
