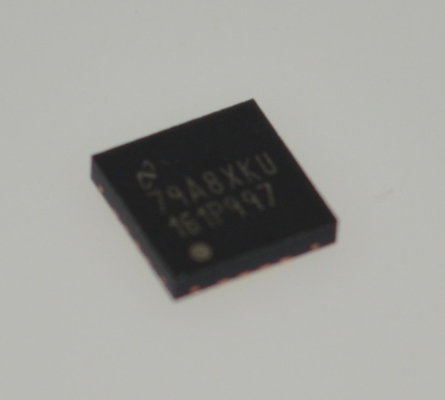

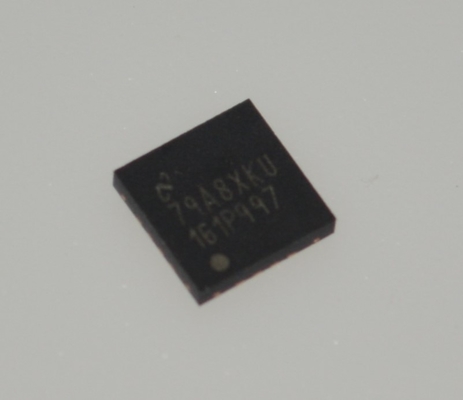

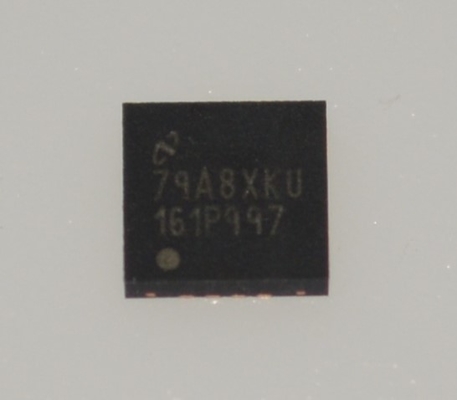

DAC161P997CISQ/NOPB 16비트 프로그래밍 가능 루프 전원 4-20mA DAC 고정밀 저전력 디지털 보정 HART 호환 견고한 andplusmn;40V 고장 보호 산업 자동화 솔루션
andnbsp;
특징
16비트 선형성
단일 와이어 인터페이스(SWlF), 핸드셰이크 포함
디지털 데이터 전송(충실도 손실 없음)
핀 프로그래밍 가능 전원 켜짐 상태
입력 데이터 속도에 자동 조정
루프 오류 감지 및 보고
프로그래밍 가능한 출력 전류 오류 레벨
외부 정밀 부품 불필요
HART 변조기에 대한 간단한 인터페이스
소형 패키지: WQFN-16(4 x 4 mm, 0.5 mm 피치)
주요 사양
andnbsp;andnbsp;-출력 전류 온도 계수: 29 ppmFS/anddeg;C(최대)
andnbsp;andnbsp;-장기 출력 전류 드리프트: 90 ppmFS(TyP)
andnbsp; -INL: 3.3/-2.1 andmu;A(최대)
andnbsp; -총 공급 전류: 190 andmu;A(최대)
andnbsp;
응용 분야
2선식, 4-20mA 전류 루프 송신기
산업 공정 제어
액추에이터 제어
공장 자동화
빌딩 자동화
정밀 기기
데이터 수집 시스템
테스트 시스템
andnbsp;
설명
DAC161P997은 산업 표준 4-20mA 전류 루프를 통해 아날로그 출력 전류를 전송하기 위한 16비트 andDelta; 디지털-아날로그andnbsp;변환기(DAC)입니다. 낮은 출력andnbsp;전류 온도 계수(29ppm/C)와andnbsp;우수한 장기 출력 전류 드리프트(90 ppmFS)andnbsp;를 제공하면서 190 andmu;A 미만을 소비합니다.
DAC161P997에 대한 데이터 링크는 단일 와이어andnbsp;인터페이스(SWF)로, 단일 절연andnbsp;구성 요소를 사용하여 절연andnbsp;경계에서 디지털 형식으로 센서 데이터를andnbsp;전송할 수 있습니다. DAC161P997의andnbsp;디지털 입력은andnbsp;표준 절연 변압기 및 광 커플러와 호환됩니다.andnbsp;SWF 프로토콜 내의 오류 감지 및 핸드셰이킹 기능은andnbsp;절연 경계를 넘어 오류 없는 통신을andnbsp;보장합니다. 절연이 필요하지 않은 응용 분야의 경우, DAC161P997은andnbsp;마이크로컨트롤러에 직접 인터페이스합니다.
DAC161P997의 루프 드라이브는andnbsp;HART(Highway Addressable Remote Transducer)andnbsp;변조기에 인터페이스하여 FSK 변조된 디지털andnbsp;데이터를 4-20mA 전류 루프에 주입할 수 있습니다. 이러한 사양 및 기능의 조합은andnbsp;DAC161P997을 2선 및 4선 산업용andnbsp;송신기에 이상적으로 만듭니다.
DAC161P997은 16핀 WQFNandnbsp;패키지로 제공되며 -40'C ~ 105anddeg;C의 확장된 산업andnbsp;온도 범위에서 지정됩니다.
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조업체
|
Texas Instruments
|
andnbsp;
|
|
시리즈
|
-
|
andnbsp;
|
|
포장
|
테이프 and 릴(TR)
컷 테이프(CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
유형
|
DAC
|
andnbsp;
|
|
채널 수
|
1
|
andnbsp;
|
|
해상도(비트)
|
16 b
|
andnbsp;
|
|
샘플링 속도(초당)
|
-
|
andnbsp;
|
|
데이터 인터페이스
|
직렬
|
andnbsp;
|
|
전압 공급원
|
아날로그 및 디지털
|
andnbsp;
|
|
전압 - 공급
|
2.7V ~ 3.6V
|
andnbsp;
|
|
작동 온도
|
-40anddeg;C ~ 105anddeg;C
|
andnbsp;
|
|
장착 유형
|
표면 장착
|
andnbsp;
|
|

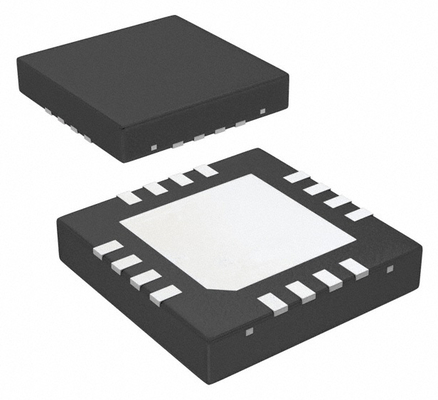

패키지 / 케이스
|
16-WFQFN 노출 패드
|
andnbsp;
|
|
공급업체 장치 패키지
|
16-WQFN(4x4)
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
도면
