제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 |

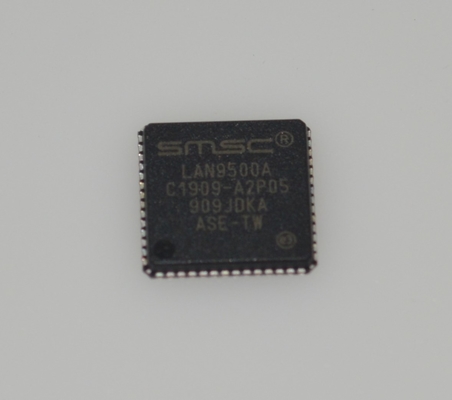

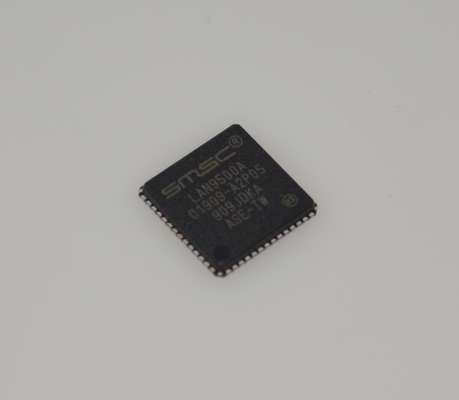

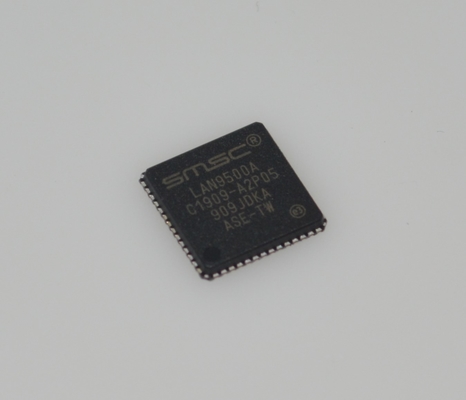

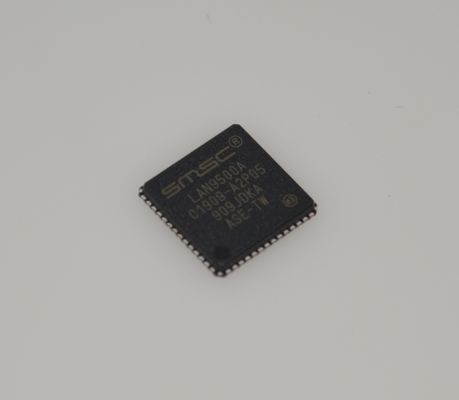

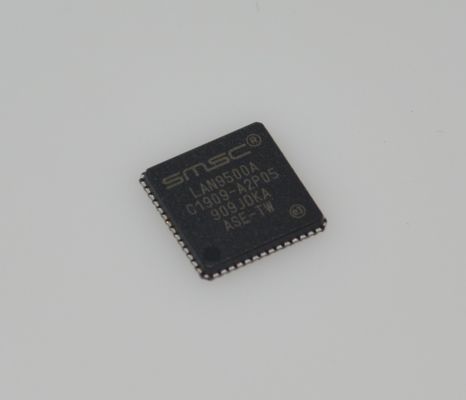

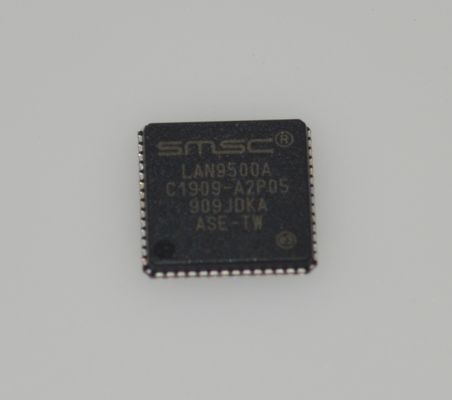

LAN9500A-ABZJ 고급 USB 2.0 - 10/100 이더넷 컨트롤러, Hi-Speed 480Mbps 통합 MAC/PHY 및 EEPROM, 초저전력, 산업용 온도, 견고한 ESD 및 임베디드 설계를 위한 소형 36핀 QFN
특징
• USB 장치 컨트롤러
- Hi와 완벽하게 호환
-Speed Universal Serial Bus Specification Revision 2.0
- HS(480Mbps) 및 FS(12Mbps) 모드 지원
- 4개의 엔드포인트 지원
- 공급업체별 명령 지원
- 통합 USB 2.0 PHY
- 원격 깨우기 지원
• 고성능 10/100 이더넷 컨트롤러
- IEEE802.3/802.3u와 완벽하게 호환
- 통합 이더넷 MAC 및 PHY
- 10BASE-T 및 100BASE-TX 지원
- 전이중 및 반이중 지원
- 전이중 및 반이중 흐름 제어
- 프리앰블 생성 및 제거
- 자동 32비트 CRC 생성 및 확인
- 자동 페이로드 패딩 및 패드 제거
- 루프백 모드
- TCP/UDP/IP/ICMP 체크섬 오프로드 지원
• 유연한 주소 필터링 모드
– 하나의 48비트 완벽한 주소
– 64개의 해시 필터링된 멀티캐스트 주소
– 모든 멀티캐스트 통과
– 무차별 모드
– 역 필터링
– 상태 보고서와 함께 모든 수신 통과
응용 분야
• 임베디드 시스템
• 셋톱 박스
• PVR
• CE 장치
• 네트워크 프린터
• USB 포트 복제기
• 독립형 USB-이더넷 동글
• 테스트 계측
• 산업
설명
LAN9500A-ABZJ는 임베디드 시스템, 네트워크 어댑터 및 유선 네트워크 연결이 필요한 다양한 소비자 전자 장치를 위해 설계된 고성능, 고집적 단일 칩 USB 2.0 - 10/100 이더넷 컨트롤러입니다.
이 칩의 핵심 장점은 높은 수준의 통합에 있습니다. USB 2.0 Hi-Speed 물리 계층(PHY), 10/100 이더넷 물리 계층(PHY), 이더넷 MAC(Media Access Controller) 및 통합 EEPROM을 모두 단일 칩에 통합합니다. 이 설계는 주변 회로를 크게 단순화하고 외부 부품 수를 줄여 전체 시스템 비용과 인쇄 회로 기판(PCB) 공간 요구 사항을 줄이는 동시에 설계 신뢰성을 향상시킵니다.
LAN9500A는 USB 인터페이스를 통해 빠르고 원활한 네트워크 데이터 처리량을 보장하는 USB 2.0 "Hi-Speed" 480Mbps 데이터 전송 속도를 지원합니다. 초저전력 소비를 위한 고급 전력 관리 기능을 갖추고 있어 휴대용 및 에너지 효율적인 응용 분야에 이상적입니다. 또한 이 장치는 확장된 산업 온도 범위(-40°C ~ +85°C)를 지원하고 견고한 임베디드 ESD 보호를 제공하여 가혹한 산업 환경과 까다로운 전기적 조건을 견딜 수 있어 높은 안정성과 내구성을 보장합니다. 소형 36핀 QFN 패키지는 공간 제약적인 응용 분야를 더욱 최적화합니다.
정보
|
카테고리
|
|
|
|
제조업체
|
Microchip Technology
|
|
|
시리즈
|
-
|
|
|
포장
|
트레이
|
|
|
부품 상태
|
활성
|
|
|
DigiKey 프로그래밍 가능
|
확인되지 않음
|
|
|
프로토콜
|
이더넷
|
|
|
기능
|
브리지, USB-이더넷
|
|
|
인터페이스
|
USB
|
|
|
표준
|
USB 2.0, 10/100 Base-T/TX PHY
|
|
|
전압 - 공급
|
1.2V, 2.5V, 3.3V
|
|
|
전류 - 공급
|
-
|
|
|
작동 온도
|
0°C ~ 70°C
|
|
|
패키지 / 케이스
|
56-VFQFN 노출 패드
|
|
|
공급업체 장치 패키지
|
56-QFN (8x8)
|
|
|
기본 제품 번호
|
도면
